Pixel4手机是谷歌旗下最新的智能手机硬件产品，如同前两代产品一样，这款手机发布之后也是收到普通消费者的一些质疑，比如说取代指纹识别成为唯一生物认证功能的人脸识别功能，竟然不检测用户是否睁眼；比如说90Hz屏幕，限制在75%亮度条件以上才能支持到高刷新率运行……
在这些问题之后，iFixit对新款Pixel4手机进行了拆机，看看如果消费者的Pixel4手机遇到硬件问题之后，维修是否容易进行。
撬开背部玻璃面板之后，可以看到除了把背板和机身粘在一起的粘剂之外，还有一根线缆连接，这跟线缆连接了后盖上的闪光灯、麦克风等元器件，无线充电圈和NFC线圈是直接粘到了背板上，通过弹簧触点和主机连接。
拉开粘合剂之后，就可以将电池取出，电池通过一根ActiveEdge柔性电缆和其他部分进行连接，电池容量3700mAh。

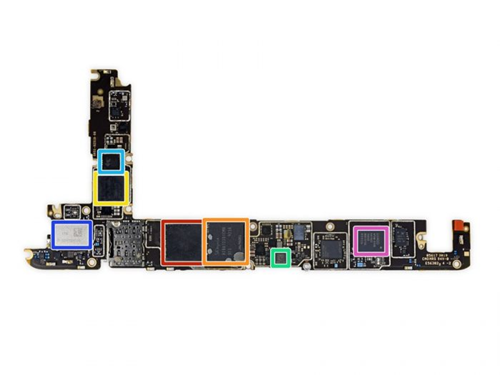

取下主板后，一面拥有6GB美光LPDDR4x内存（红色）、高通骁龙855处理器（红色）、SK海力士H28U72301CMR64GB通用闪存（橙色）、一颗三星K4U4E3S4AF-HGCJ神秘内存（上面有个大大的P，猜测是PixelNeuralCore芯片专用RAM，黄色）、Pixel?H1C2M3TitanM安全芯片（绿色）、Knowles8508A四核音频处理器（青色）、MurataSS9709025（蓝色，不支持WiFi6）以及AvagoAFEM-9106（可能是前端模块，紫色）。
