视频图像采集处理卡选型与应用场景

发布时间:2022-07-15 阅读量:673 来源: 我爱方案网 作者: 我爱方案网

 前言

视频处理/图像采集卡的功能主要是将图像信号采集到电脑中,以数据文件的形式保存在硬盘上。它是进行图像处理必不可少的硬件设备,可以把摄像机拍摄的视频信号,监控器和摄像带上传并转存到计算机中,再利用相关的视频编辑软件,对数字化的视频信号进行后期编辑处理,比如剪切画面、添加滤镱、字幕和音效、设置转场效果以及加入各种视频特效等。最后将编辑完成的视频信号转换成标准的VCD、DVD以及网上流行的媒体格式,方便传播,也可以进行实时监控、回放处理和AI识别管理。


现在的视频处理/图像采集卡,支持的常用操作系统包括:Windows、安卓等操作系统,传播速率好一点的图像采集卡所支持的VGA画面包括VGA~UXGA的所有分辨率和刷新率,且与画面显示内容无关,不论是视频、文字、图片、网页,都可保证清晰、连续、稳定,从而最大限度地满足用户的需求。

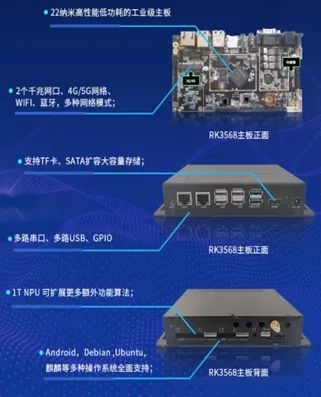

图一:采用RK3568的视频采集处理卡


01

视频处理/图像采集卡选型要领

·I/O接口选型

按照视频信号输入输出接口,可以分为1394采集卡、USB采集卡、HDMI采集卡、DVI/VGA视频采集卡、PCI视频卡;

·功能作用选型

根据场景需要选择电视卡、图像采集卡、DV采集卡、电脑视频卡、监控采集卡、多屏卡、流媒体采集卡、分量采集卡、高清采集卡、笔记本采集卡、DVR卡、VCD卡、非线性编辑卡(简称非编卡);

·传输速率选型

传输速率为50~90MB/S,有可能在传输瞬间不能满足高传输率的要求。为了避免与其他PCI设备产生冲突时丢失数据,图像采集卡上应有数据缓存。一般情况下,2MB的板载存储器可以满足大部分的任务要求。

·视频处理能力选型

FPGA图像处理、实时图像压缩、多摄像机同步和复杂I/O系统控制。

图二:选型要看I/O接口和能外接几个LDVS屏


02

视频处理/图像采集卡主要应用

采集卡可满足多种终端设备应用需求。设备制造商可购买合适参数的卡,底板尺寸与机箱匹配就可安装使用。可购买即插即用标准卡,也可以定制特殊规格的卡,用于智能交通、医学影像、工业检测、安防监控等领域。我们用一个矿山安全监控系统做案例。

图三:摄像机是视频采集前端

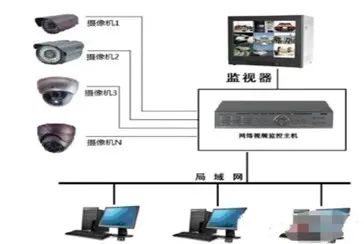

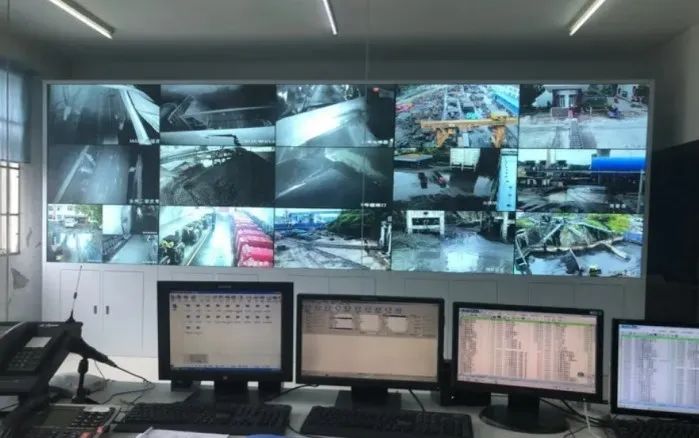

图四:矿山视频采集,处理和监控系统

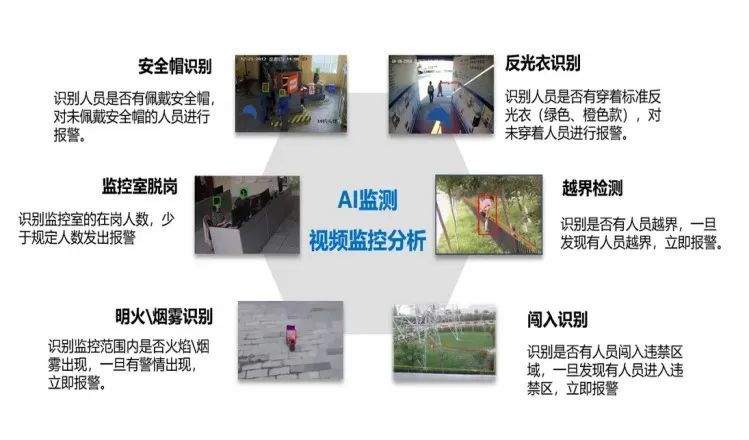

图五:矿山监控系统安全防范标标的


03

视频处理/图像采集卡主要用于下列设备

1、教育课件录制、多媒体录播录像、会议录制、视频会议、远程教育培训

2、大屏幕拼接、电视墙行业、虚拟演播室、虚拟现实、工控、游戏机等设备

3、安检X光机、雷达图像信号、VDR记录仪、医疗X光机、CT机、胃肠机、阴道镜等

4、VGA相机、VGA摄像机等VGA信号、RGB信号输出设备的图像采集和处理

04

相关方案推荐

1、工业安防设备广告机触控一体主板


2、支持多种主流触摸屏的智能安卓显示主板

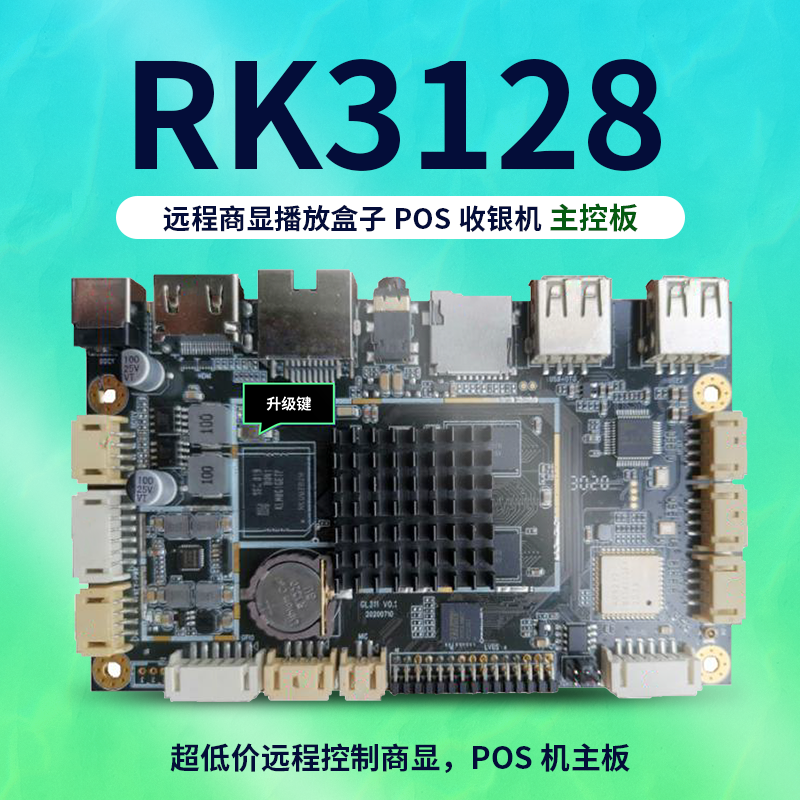

3、RK3128 远程商显播放盒子POS收银机主控板

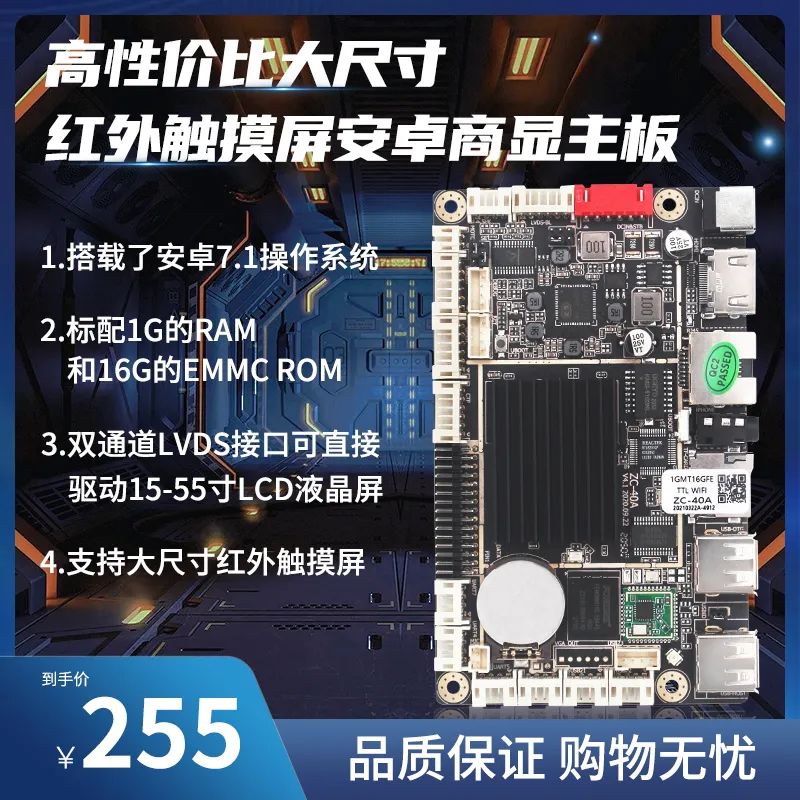

4、大尺寸屏智能安卓广告机主板
