大联大友尚集团推出基于Parade产品的DP双模线缆转接器方案

2022年7月19日，致力于亚太地区市场的领先半导体元器件分销商---大联大控股宣布，其旗下友尚推出基于谱瑞科技（Parade）PS8402A芯片的DP双模线缆转接器方案。

图示1-大联大友尚基于Parade产品的DP双模线缆转接器方案的展示板图

随着USB Type C接口的普及，大多数笔记本电脑的DP接口已经被USB Type C接口替代。但对于台式电脑而言，大多数产品依旧保留着传统的DP++显示接口。因此如果电脑需要外接一个HDMI显示器，就要用到DP转HDMI接口的转接器。应对这种需求，大联大友尚基于Parade PS8402A芯片推出了DP双模线缆转接器方案。该方案提供了一个双模的DP源端，既可以输出标准DP信号，也可以输出符合HDMI/DVI协议的TMDS信号。

图示2-大联大友尚基于Parade产品的DP双模线缆转接器方案的场景应用图

PS8402A是一款HDMI^™电平转换器/中继器，专为Type 2 Dual-Mode DisplayPort^™ （DP++）电缆适配器应用而设计。它支持高达3.0Gbps的TMDS^™数据传输速率，并集成了一个抖动容限TMDS接收器和一个抖动清除TMDS发射器。这意味着该芯片能够消除来自TMDS输入的数据和时钟抖动以及时序偏差，从而为系统提供兼容且抖动极低的HDMI输出。此外，PS8402A还包括Type 2 Dual-Mode DisplayPort双模适配器应用所需的I2C-over-AUX转换和寄存器，提高了系统集成度。

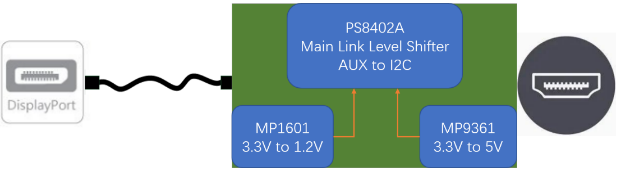

图示3-大联大友尚基于Parade产品的DP双模线缆转接器方案的方块图

谱瑞科技（Parade）成立于2005年，是一家能够为多种显示器以及个人电脑、消费电子产品与显示面板提供混合信号IC的供应商。公司旗下的产品组合可广泛满足显示产品、储存设备中的HDMI^™、DisplayPort^™、SATA与USB等接口的传输需求。此次大联大友尚基于Parade产品的DP双模线缆转接器方案，能够满足日常电子设备中DP++转HDMI接口的需求，为广大用户带来便捷、灵活的使用体验。

核心技术优势：

Ÿ Type 2 DP++规范维持了HDMI信号输出的抖动标准，但放宽了双模DisplayPort信号接收端的信号抖动规格，进而简化了系统设计的复杂性。信号抖动规格的改变大幅加重了DisplayPort转HDMI转接芯片的性能要求。PS8402A整合了谱瑞科技成熟的去信号抖动（Jitter-Cleaning）技术，可以让产品轻松达到协会规范的电气要求。

方案规格：

Ÿ 兼容HDMI 1.4b规范，数据速率达3Gbps；

Ÿ 支持HDMI 4K/2K&3D视频格式；

Ÿ 可编程接收端信号均衡器，用于补偿高速信号的损耗；

Ÿ 可编程TMDS输出预加重；

Ÿ 内置去抖动电路，保证信号完整性；

Ÿ 自动电源关断管理；

Ÿ 内置AUX to I2C电路兼容只支持AUX的GPU。
