东芝推出新款步进电机驱动IC,有助于节省电路板空间

发布时间:2022-08-25 阅读量:868 来源: 我爱方案网整理 发布人: Aurora

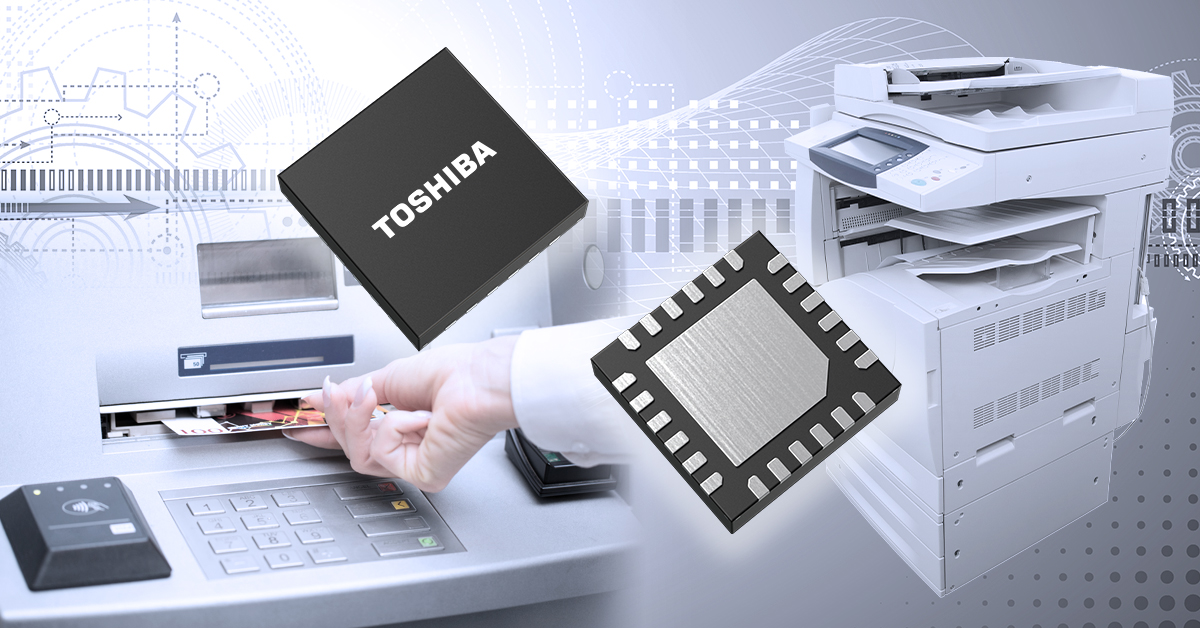

中国上海2022年8月25日——东芝电子元件及存储装置株式会社(“东芝”)宣布,推出其步进电机驱动IC产品线的新成员“TB67S549FTG”。这是一款采用小型封装的步进电机驱动IC,内置恒流控制功能,无需借助外部电路元件。新款驱动IC有助于节省电路板空间,适用于办公自动化和金融设备等工业设备。该产品于今日开始出货。






TB67S549FTG的输出功率晶体管采用东芝的DMOS FET[1],绝对最大额定电机输出电压为40V,绝对最大额定电机输出电流为1.5A[2]。该产品采用QFN24封装,与采用QFN32封装的东芝现行产品TB67S539FTG相比,贴装面积缩小了36%左右。这有助于节省电路板空间。



此外,这款新驱动内置恒流电机控制所需的电流检测部件,电荷泵电路无需外部电容器。这样将减少外部电路元件,进而节省电路板空间。



TB67S549FTG支持4.5V至33V的电机供电电压,睡眠模式下电流消耗为1μA,可广泛应用于12V/24V供电应用。



东芝将继续开发适用于多类应用的产品,提供有助于简化用户设计、节约电路板面积并降低总成本的整体解决方案。



Ø 应用:

- 打印机

- 多功能打印机(MFP

- 自动取款机(ATM

- 外币兑换机

- 监控摄像头

- 投影仪



Ø 特性:

- 小型QFN24封装:4.0mm×4.0mm(典型值)

- 恒流电机控制无需外部电流检测电阻。

- 电荷泵电路无需外接电容。

- 低功耗:睡眠模式IM11μA(最大值)



Ø 主要规格:

(除非另有说明,Ta=25℃)

器件型号

TB67S549FTG

工作电压范围

电机电源VM(V)

@Ta=-20℃至85℃

4.5至33

绝对最大额定值

电机输出电压VOUT(V)

40

电机输出电流IOUT(A)

1.5

支持的电机类型

双极步进电机

漏极和源极之间的输出晶体管导通电阻(高边+低边)RON(D-S)典型值(Ω)

@VM=24V,Tj=25℃,IOUT=2.0A

1.2

功耗IM1最大值(μA)

@休眠模式

1

安全功能

过流检测、热关断、欠压锁定

封装

名称

QFN24

尺寸典型值(mm)

4.0×4.0

库存查询与购买

在线购买



注:

[1] 双扩散型MOSFET

[2] 驱动电机的实际电流受环境温度、供电电压和其他工作条件制约。



关于东芝电子元件及存储装置株式会社


东芝电子元件及存储装置株式会社是先进的半导体和存储解决方案的领先供应商,公司累积了半个多世纪的经验和创新,为客户和合作伙伴提供分立半导体、系统LSI和HDD领域的杰出解决方案。


公司23,100名员工遍布世界各地,致力于实现产品价值的最大化,东芝电子元件及存储装置株式会社十分注重与客户的密切协作,旨在促进价值共创,共同开拓新市场,公司现已拥有超过7,110亿日元(62亿美元)的年销售额,期待为世界各地的人们建设更美好的未来并做出贡献。
