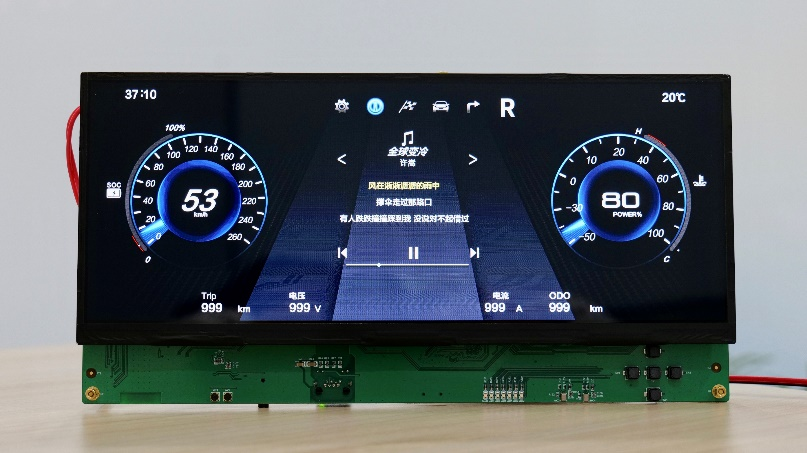

HPM6800数字仪表方案

• 快速开机：冷启动小于100ms，并于500ms内显示第一屏内容。

• 最高1920*1080 分辨率，实现最高60fps的指针刷新，30fps的路况信息刷新。

• 支持视频输入，可实现倒车视频，中控互联交互功能。

• 商业级HMI图形软件，所见即所得，提高开发效率。

• 量产级底层SDK软件包和中间件，可选适配完成的UDS软件协议栈。

• 支持OTA升级。

• 提供一站式服务合作模式：含仪表方案开发板、核心板、专业的汽车仪表开发团队技术支持，具备实现Turnkey 交付的能力。

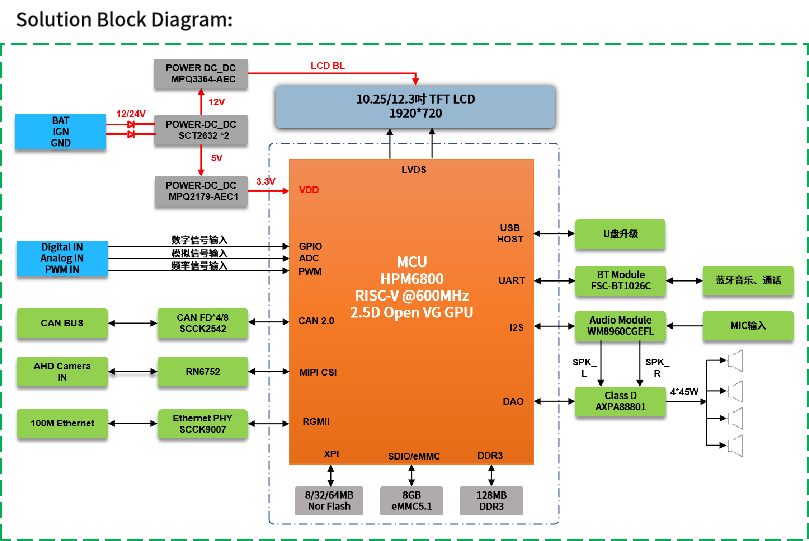

方案采用先楫半导体推出新一代数字仪表显示及人机界面系统（HMI）应用平台——HPM6800系列。该系列产品主频600MHz RISC-V CPU内核，支持双精度浮点运算及强大的DSP扩展，算力1710DMIPS，支持扩展内存DDR2-800，DDR3/DDR3L-1333，配备2.5D OpenVG GPU，MIPI、LVDS双屏显示接口及双摄接口，单芯片MCU开发简便，启动时间低至百毫秒，系统功耗低，可应用于数字仪表显示和人机界面领域。

HPM6800系列秉承先楫高性能芯片一贯的强大算力、精准控制、卓越通讯等特点，并聚焦于将高效的图形处理、复杂的人机界面及实时的信号控制三项功能融合并集成一体，最大限度地发挥系统效能。搭载HPM6800高性能MCU的多媒体系统解决方案在工业HMI、汽车仪表以及更广阔的市场领域的应用落地。

应用场景：

先楫HPM6800系列集高算力、低功耗、高集成度和出色多媒体能力等特点，是一款特别适合于带复杂图形图像处理、数字仪表显示、高性能多媒体用户界面应用的新一代应用平台。其中，HPM6800高度集成的特性，无需电源管理子系统，有助于降低系统成本。适合以下目标应用，但不仅限于这些应用：

• 汽车仪表/摩托车仪表/工程车仪表

• 人机交互界面（HMI）

• 电子后视镜（CMS）

• 车身域控（ECU）

• 车载通信终端（TBOX）

• 网关（Gateway）

• 智能管理系统平台

• 视觉/语音辅助产品

• 工业相机

• 高端医疗设备

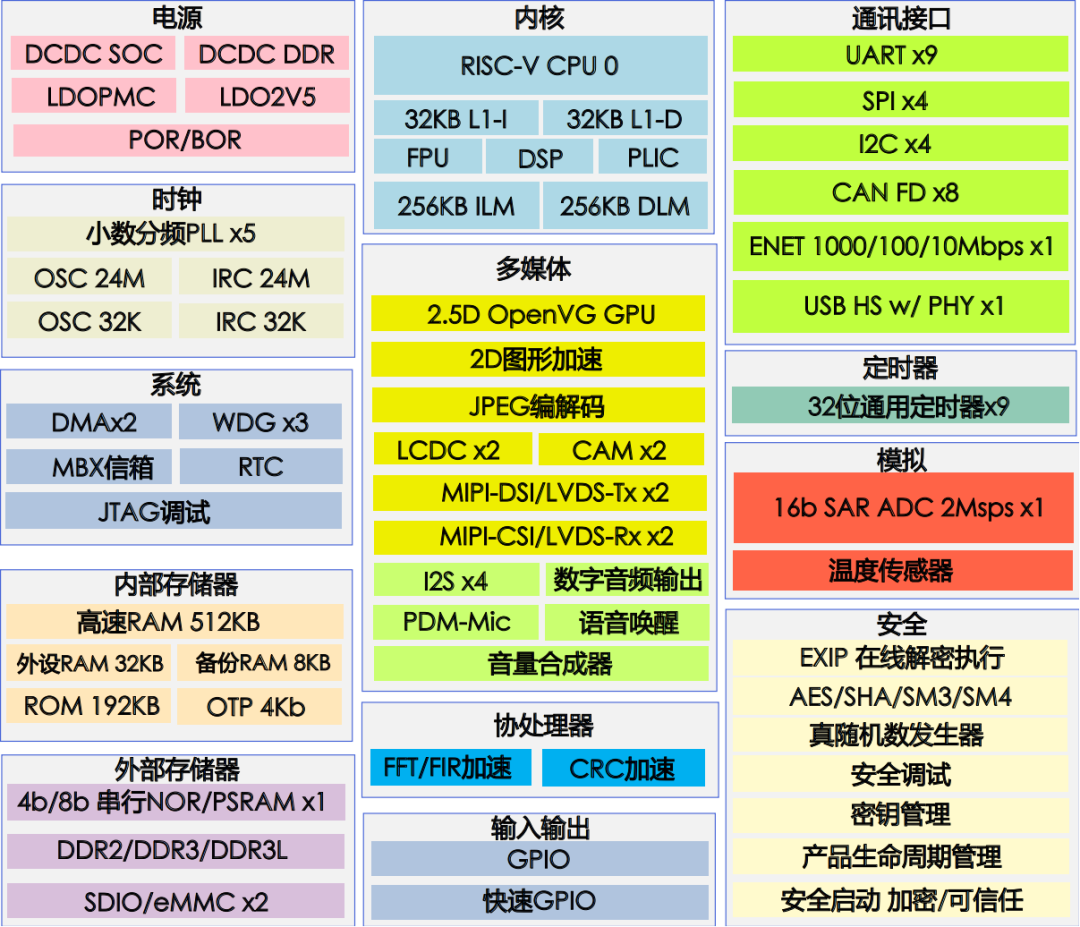

产品性能：

• 主频 600MHz RISC-V CPU内核

• 片上内存1MB

• 支持扩展内存 DDR2-800，DDR3/DDR3L-1333

• 17×17 417 BGA P0.8 封装

• −40­°C 至 +105­°C 工作环境温度

增强图像系统：

• 2.5D OpenVG 1.1 GPU

• 2组 4 Lane MIPI-DSI/LVDS-Tx 显示接口

• 2组 2 Lane MIPI-CSI/LVDS-Rx 摄像头接口

• 2D 图形加速


• LCD控制器支持 8图层 Alpha-blending

• 1920 × 1080 分辨率显示屏刷新率可达 60fps

• 集成 JPEG 编解码器可实现快速 JPEG 编码和解码，减轻处理器负荷

音频：

• 4个 8通道全双工I2S 和 1个数字音频输出

• 多路语音和数字麦克风接口

外设：

• 1个内置PHY的高速USB，千兆以太网口，多达 8路 CAN/CAN-FD及丰富的UART、SPI、I2C等外设

• 1个 2MSPS 16 位高精度 ADC，配置为 12位精度时转换率可达 4MSPS

• 多达 36路32位定时器，3个看门狗和 RTC
