光伏逆变器MCU设计与硬件选型，附实战案例！

扫码可申请免费样片以及获取产品技术规格书

光伏储能MCU选型要素

1. 高效性能与处理能力

• 实时处理能力：MCU需要具备强大的实时处理能力，以快速响应电网的变化，确保电力转换的效率和质量。这包括能够迅速计算最大功率点跟踪（Maximum Power Point Tracking, MPPT）算法，以及执行复杂的电力变换控制策略。
• 高精度测量：为了精确控制电力转换过程，MCU必须能够准确地测量电压、电流等关键参数。高分辨率的模数转换器（Analog-to-Digital Converter, ADC）是实现这一目标的基础。

2. 安全性与可靠性

• 故障检测与保护：MCU应具备完善的故障检测机制，能够在出现异常情况时立即采取保护措施，防止设备损坏或安全事故的发生。例如，过压、过流、短路保护等功能都是必不可少的。
• 冗余设计：为提高系统的可靠性和可用性，MCU可能需要支持冗余设计，即当主控单元发生故障时，备用单元可以无缝接管工作，确保系统持续运行。

3. 能耗管理

• 低功耗模式：在待机或轻载条件下，MCU应当能够进入低功耗模式，减少不必要的能量消耗。这对于延长储能系统的使用寿命尤为重要。
• 智能能源管理：通过优化算法，MCU可以实现对电池充放电过程的智能管理，确保电池健康状态的同时最大化利用可再生能源。

4. 连接性和通信功能

• 多协议支持：现代光伏逆变器和储能系统往往需要与其他设备或网络进行通信。因此，MCU应支持多种通信协议，如Modbus、CAN、Ethernet等，以便于数据交换和远程监控。

  网络安全：随着物联网技术的发展，网络安全变得越来越重要。MCU需要具备一定的安全防护能力，防止未经授权的访问和恶意攻击。




方案一：基于STM32G474的400W微型逆变器方案

方案规格：

1. Vin（标准输入电压）：36V

2. Vin_max（最大输入电压）：55V

3. Vin_min（最小输入电压）：18V

4. MPPT范围：20V至40V

5. Iin（标称输入电流）：12A

6. Imax（最大输入电流）：18A

7. Vbus（DC-DC标称输出电压）：380V

8. Vbus_max（DC-DC最大输出电压）：400V

9. Vac（交流标称输出电压）：110VAC/60Hz、220VAC/50Hz

10. Iac（交流最大输出电流）：1.8A/220VAC、3.6A/110VAC

11. Pac（最大输出功率）：400W

方案优势：

1. 电源应用 : 400W Microinverter

2. 数位控制 (主控制芯片 : STM32G474 )

3. 使用单一 MCU做 MPPT 与 Inverter 控制功能

4. 使用 PLL 锁相环进行环路控制

5. 隔离型 MPPT 符合规范需求

6. 采用ST第三类 SiC半导体，高频操作缩小体积

7. 太阳能转换成交流电并回电网

方案简介：

极海推出的微型光伏逆变器应用方案，主控采用APM32E103系列MCU，工作主频120MHz，Flash 512KB、SRAM 128KB，适用于0-500W、18V~36V太阳光伏板，该方案可提供高性能处理技术，简化设计，帮助电网实现稳健性与可靠性。

方案优势：

  ● 支持电源管理、Boost逆变升压、AC220V输出控制

  ● 最大输入功率500W，最大瞬间输出功率1000W

  ● 支持过温保护/欠压保护、输出过载/过流保护、输出短路保护等

  ● 在线升级、手机APP监控等功能

典型应用

可广泛应用于安防设备、电梯控制、工业电机、便携医疗、汽车仪表、太阳能储能等领域。

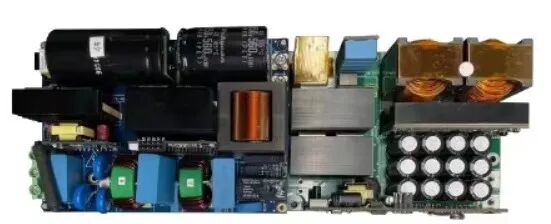

方案三：基于STM32G474RBT6 的 3 kW 电信整流器参考设计

方案简介：

方案为紧凑型解决方案（高达 40 W/英寸），提供高峰值效率 （96.3%）、低 THD 失真（满载时小于 5% THD）和更少的物料清单。

该系统由两个功率级组成：一个由STM32G474RBT6控制的无桥图腾柱 PFC，一个由具有零电压开关 （ZVS） PWM 的全桥 LLC 实现的隔离调节级，以及由第二个 STM32G474RBT6 微控制器控制的同步整流 （SR）。

方案规格：

1.输入电压范围：90 至 264 V交流

2.输出电压：53.5 V

3.最大输出功率：230 V 时为 3 kW，115 V 时为 1.5 kW交流

4.峰值效率：96.3%

5.功率密度：40 W/in3

6.功率因数 >0.98 在 100% 负载下

7.总谐波失真 <5% （100% 负载时）
