汽车氛围灯主控方案五大设计要点与实战方案

发布时间：2024-10-25 阅读量：3806 来源: 我爱方案网作者: bebop

氛围灯在车载系统上越来越多，除了作为情景照明帮助人们缓解压力、放松心情之外，也被赋予了更多实际应用功能。随着车联网的兴起，人们对人车交互体验的需求不断增长，灯光作为一种信息传输载体，可以在人车交互应用中扮演重要的通信反馈角色，在智能辅助驾驶领域有很大的应用空间。

MCU在汽车氛围灯领域中发挥着重要的作用，从接收并处理各种输入信号，到调整氛围灯的色彩、亮度和动态效果，再到驱动电路中的LED灯珠，实现氛围灯的在线升级和音乐随动功能，MCU都发挥着关键作用。快包分析师推荐基于中微半导体BAT32A237的汽车氛围灯方案及基于Infineon PSoC 4微控制器、ams OSRAM OSIRE® E3731i智能RGB LED以及川土微电子CA-IF1044 CAN收发器IC的车载触控氛围灯方案，以供参考。

扫码可申请免费样片及产品技术规格书

汽车氛围灯主控电路设计要点

（1）智能化控制

现代汽车氛围灯系统应具备智能控制功能，能够根据车辆状态（如速度、驾驶模式等）自动调整灯光效果，或通过语音命令、触摸屏等方式由用户自定义设置。这不仅提升了用户体验，还增加了安全性。

（2）色彩与亮度调节

‌为了满足不同用户的需求，氛围灯需要支持多种颜色的选择以及亮度的调节。高级系统甚至可以实现渐变色的效果，为驾乘者提供更加丰富的视觉享受。

（3）节能高效

考虑到车辆的整体能耗，氛围灯的设计应当采用低功耗的LED光源，并且具有自动关闭或调暗的功能，在保证美观的同时减少能源消耗。

（4）耐用性与可靠性

由于汽车使用环境较为复杂，包括高温、低温、振动等因素的影响，因此氛围灯的设计必须注重材料选择和结构设计，确保产品的长期稳定运行。

（5）安全性

所有汽车零部件都需符合相关国家和地区的安全标准。对于氛围灯而言，除了要满足基本的安全要求外，还需要注意避免产生眩光，影响驾驶员视线。

方案推荐：

方案一：基于中微半导体BAT32A237的汽车氛围灯方案

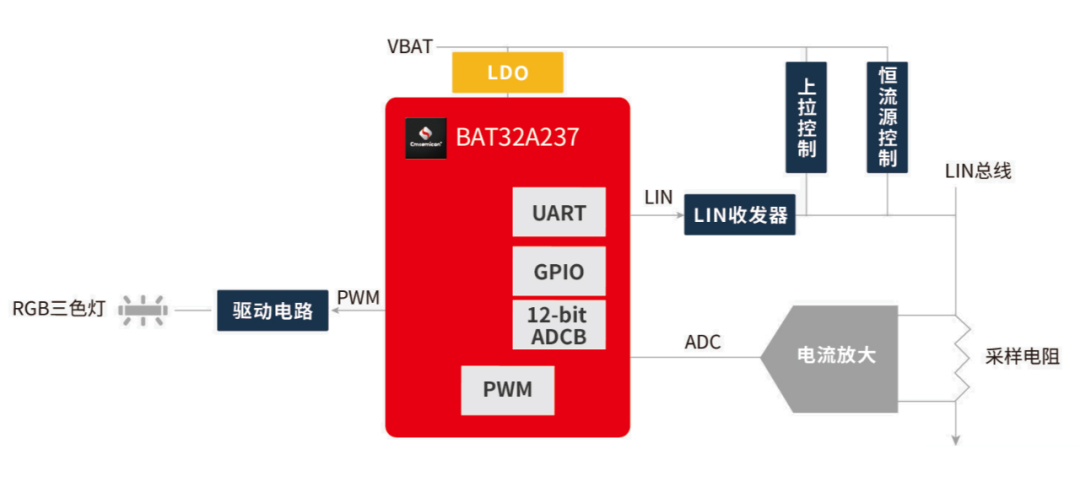

该汽车氛围灯方案基于 Arm Cortex ® M0+内核BAT32A237芯片，使用LIN总线与主机通信，支持休眠唤醒，降低系统功耗，通过对上拉及恒流源开关进行控制，配合电流采样电路，实现LN自动寻址功能。

方案特点

• 主芯片BAT32A237可靠性标准参考AEC-Q100 Grade 1级别

• 自动寻址通过采样电路配合软件实现，结构简单

• RGB三色灯采用高精度PWM直接控制

• 多彩氛围模式，精准调整颜色和亮度

• 可根据节点安装位置，自动分配地址

• 简化仓储和安装流程，提升器件通用性

BAT32A237简介

BAT32A237系列采用高性能的ARM-Cortex M0+的32位RISC内核，主频 48MHz，128KB Flash，12KB SRAM，1.5K Data Flash，集成I2C、SPI、UART、LIN、CAN总线等多种标准接口，集成12BitA/D转换器、温度传感器、8BitD/A转换器、比较器，可编程增益放大器。由于集成事件联动控制器，可实现硬件模块之间的直接连接，无需CPU的干预，比使用中断响应速度更快。

BAT32A237 微控制器系列优秀的可靠性、丰富的集成外围功能以及出色的低功耗性能，这些特点使得可广泛适用于车载产品的开发，如灯、窗、门、车机、无线充、DC/DC车载电源，以及各类传感器等应用。

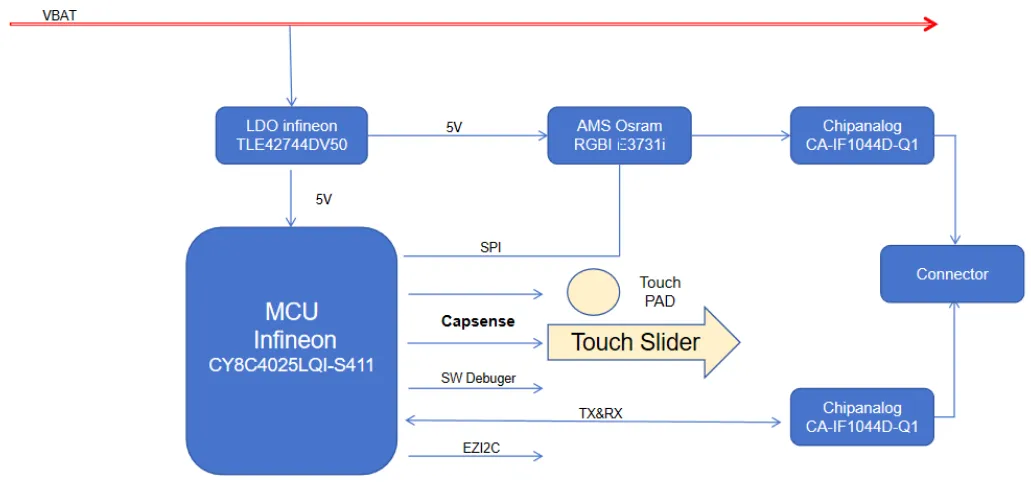

方案二：基于Infineon、ams OSRAM以及川土微电子产品的车载触控氛围灯方案

Infineon PSoC 4是一款高度可扩展的处理器平台，其具有高度可编程的灵活性，核心采用Arm® Cortex®-M0+高性能处理内核，内部搭载可编程模拟前端、可编程数字逻辑、先进的CAPSENSE™用户界面和低功耗蓝牙模块，能够简化客户开发过程。与此同时，Infineon也提供一套完整的开发工具——PSoC Creator IDE（集成设计环境），以助力用户轻松打造智能、互联、易用的差异化产品。

在LED选型方面，本方案选用的ams OSRAM OSIRE® E3731i是一款专为车载氛围灯打造的智能RGB LED（RGBi模块），该产品内置驱动和控制IC，可通过SPI接口与微控制器实现高效通信。同时，艾迈斯欧司朗还为OSIRE® E3731i产品提供开放的通信协议（OSP）。借助OSP，微控制器能向每颗OSIRE® E3731i发送指令并获取状态，实现高精度的颜色校准和温度补偿。此外，该产品支持菊花链，单链路最大可串联1,000个LED灯，且仅需微控制器即可进行控制。得益于此，汽车制造商能够在车内创造出独特的动态照明效果。

在通信方面，方案选用川土微电子CA-IF1044 CAN收发器IC，其具有低功耗待机模式，支持ISO11898-2:2016定义的唤醒序列。并且内部集成多种保护功能，可提高器件和CAN的稳定性。

核心技术优势

• Infineon为PSoC提供完善的性能及安全测试，并已经在很多量产车型中使用，备受市场认可；

• PSoC有一套成熟的开发方案以及环境，大大降低使用者的开发难度并减少开发周期；

• PSoC系列涵盖4000S、4100S、4100S MAX等多种选型，为功能选择提供大量的方向；

• ams OSRAM智能RGB LED，丰富的连接方式以及单链路1000PCS的扩展性，大大减少开发成本，将多路控制转为一个链路或者一个DCU就可以驱动整个车内所有LED。

扫码可申请免费样片及产品技术规格书
