低压差线性稳压器（LDO）是一种常用的电源管理器件，它能够提供稳定且低噪声的输出电压。在实际应用中，如果PCB布局不合理或布线不当，则可能导致热性能下降、电磁干扰增加等问题，进而影响整个系统的正常运行。因此，正确的PCB布局和布线对于确保LDO性能至关重要。本文将深入探讨LDO芯片PCB设计时需要考虑的关键因素，并提供一些低静态电流、低压差和高输入电压线性稳压器产品，帮助工程师设计选型。

LDO PCB布局要点：

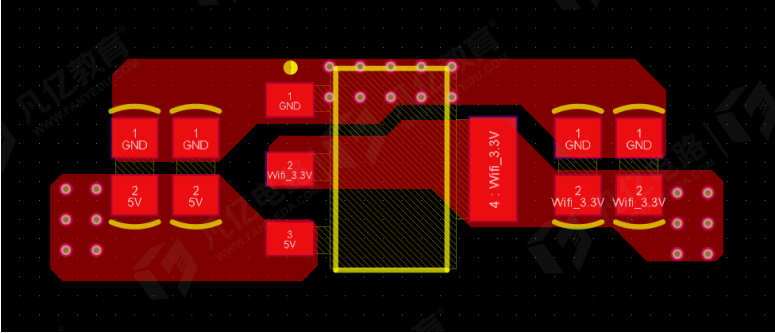

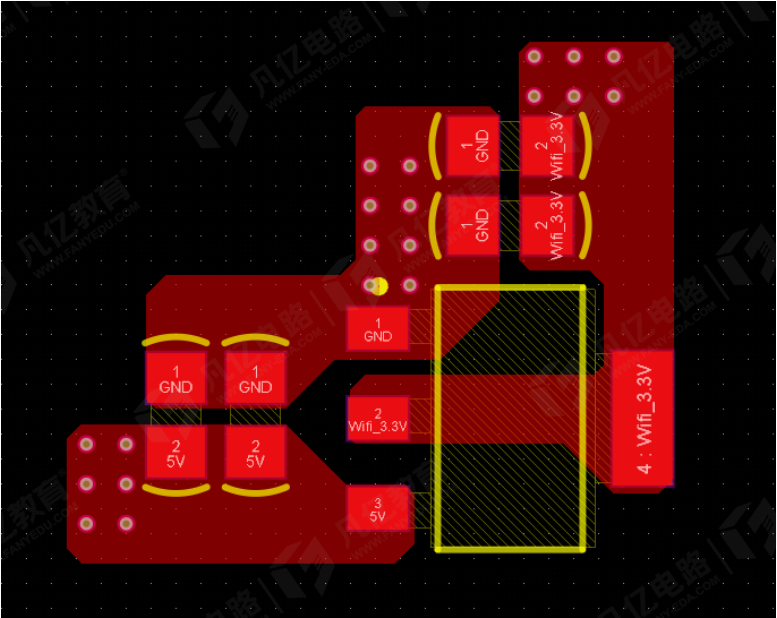

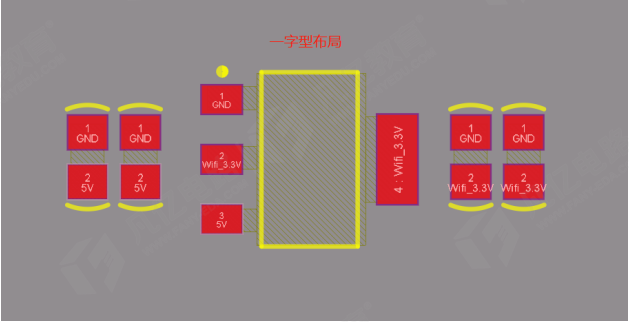

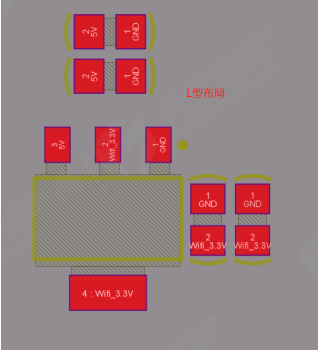

1. 分析电源输入与输出，布局呈现一直型布局或者L型布局，电源回路越小越好

2. 输入与输出的滤波电容都需要按照先大后小的顺序进行摆放

LDO PCB布线要点：

1. 电源通道以及过孔数量需要满足载流要求。

2. 电源输入过孔需要放置在第一个滤波电容之前，电源输出过孔需要放置在最后一个滤波电容之后。

3. GND载流通道要足够粗，且过孔统一靠近打在芯片GND管脚附近

4. 输入地与输出地之间需要连接在一起，保证有良好的回流

LDO芯片选型推荐

圣邦微SGM2220

 SGM2220 典型应用电路

SGM2220 是一款低静态电流、低压差和高输入电压线性稳压器。它能提供 300mA 输出电流，典型压差为 330mV。其工作输入电压范围为 2.2V 至 13V，固定输出电压范围为 0.8V 至 5.0V。此外，该产品还具有短路电流限制和热关断保护等功能。该器件可应用于便携式电子产品、智能手机、工业和医疗设备以及数码相机和音频设备。

圣邦微SGM38121

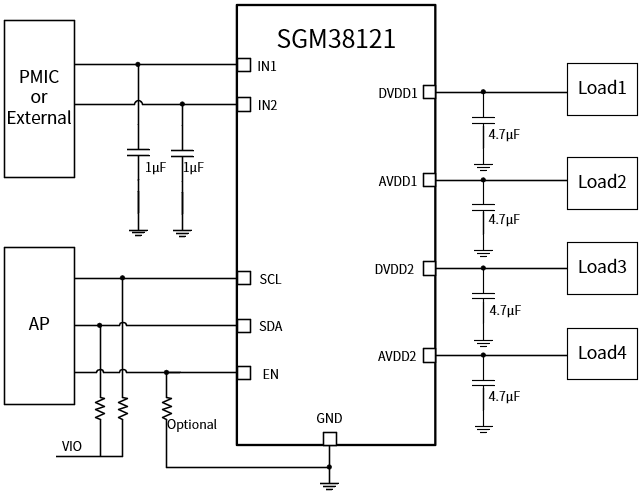

SGM38121集成了 2 路低压差 DVDD，2 路高 PSRR AVDD，为不同型号、不同输入电源的摄像头提供稳定、可调、可靠的多路电源支持，保障拍摄的清晰度和稳定性。
