手持式激光测距仪场景应用场景与实战方案

发布时间：2024-11-22 阅读量：4958 来源: 我爱方案网作者: bebop

手持式激光测距仪是利用激光对于目标的距离进行准确测定的仪器。激光测距仪在工作时会向目标射出一束非常细的激光，再由光电元件接收目标的发射的激光束，计时器将会测定出激光光束从发射到接收的时间，从而计算出从测量者到目标的距离。

激光测距具有测量精度高、测量距离远、方向性好、抗干扰性强、隐蔽性好、操作简单快速等特点，早期主要应用在军事领域，如地形测量、目标测距、飞机及导弹高度测定等。除用于部队作直接观测外，还与其他设备组合成多功能设备，广泛用于各种光电系统或武器制导中。

激光测距常见应用领域包括但不限于以下场景：

1. 建筑与工程领域

建筑测量：激光测距仪可用于测量建筑物的高度、宽度、距离等，帮助建筑师和工程师准确评估项目规模和施工成本。同时，它还能用于室内布局和家具摆放，优化空间利用。

工程监测：在桥梁、隧道、地铁等大型工程的建设过程中，激光测距仪能够精确测量构件的尺寸和距离，确保施工精度和质量。此外，它还能监测工程的变形和位移情况，及时发现并处理潜在的安全隐患。

2. 地理测量与绘图

地形测量：激光测距仪可以用来测量地貌、地形和建筑物的三维坐标，生成精确的地图和模型。这对于城市规划、土地调查和灾害监测等工作都非常有价值。

3. 工业制造领域

生产线测量：在自动化生产线上，激光测距仪用于零件定位、尺寸检测，保证生产精度和效率。特别是在汽车制造领域，它能够实时监控车身尺寸，确保每一环节的制造质量。

物流与仓储：激光测距仪在自动导引车（AGV）和堆垛机中实现准确定位，优化库存管理与物流效率。在复杂的仓储环境中，它能有效避免碰撞，确保作业安全。

4. 航空航天与军事

航空航天：激光测距仪和激光雷达被广泛应用于飞机、卫星和无人机的导航和测绘工作，能够精确测量飞行器的高度、速度和位置等信息，为飞行器的安全飞行和精准导航提供重要保障。

军事应用：激光测距仪可用于军事测距、目标指示、雷达系统和光电导航等方面，提高军事行动的精确性和效率。同时，它还能用于战场测量和地形测绘，为军事决策提供有力的数据支持。

实战方案推荐：

极海手持式激光测距仪应用方案

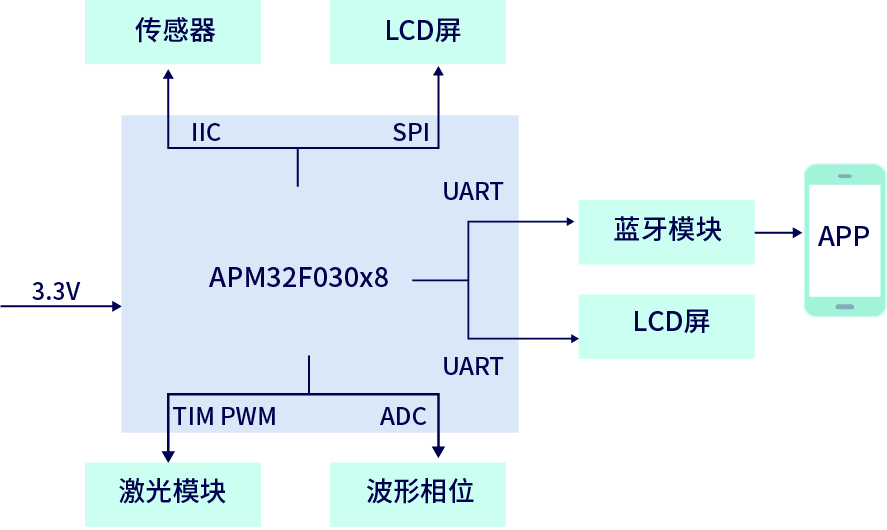

方案基于工业级通用型APM32F030x8系列MCU开发，Arm® Cortex®-M0+内核，集成度高、可靠性好、扩展控制功能强，可满足手持式激光测距仪蓝牙通信、功耗调整以及多样化的测量需求，实现简单、快捷、精准的测量操作。

方案优势：

支持设备高效运作

● 高效运算处理功能：基于Arm® Cortex®-M0+内核，最高工作主频72MHz，内置高达64Kbytes Flash和8Kbytes SRAM，可有效提升手持式激光测距仪的运算处理能力；

● 广泛的通信接口：UART支持蓝牙模块接口和Debug接口，可实现程序下载、参数设置、数据交互等功能，有助于数据信息的高效传输；

● 丰富的外设资源：内置高达24Mbytes的SPI和硬件DMA通道，可保障LCD不卡屏，及时刷新内容。

有效提升测量精度

● 12-bit高精度 ADC，可将接收信号通过高速运放进行放大，通过动态实时采样确定波形相位，提升信号采集、处理的精准度；

● TIM可调节PWM产生的不同频率的调制信号，实现多测尺测量；

● 内置4~32MHz高精度的晶体振荡器，可获得较稳定的时钟频率，减小测距仪的测量误差。

保障仪器稳定运行

● 温度等级覆盖-40℃~+105℃，ESD等级4KV，具有较强的温度适应能力和抗干扰性，即使在恶劣的室外作业环境，也能保障测距仪的稳定运行；

● 电压范围2.0V ~3.6V，内置上电复位、掉电复位以及可配置的电压监测模块，可保障输出电压在不同工作条件下保持恒定状态。

小华高速光模块

方案由MCU、DSP、光发射器件（TOSA）、光接收器件（ROSA）、TIA（跨阻放大器）、PD（光电二极管）、EML（外调激光器）、TEC（温控芯片）、相关功能电路和光（电）接口等部分组成。从交换机来的NRZ信号，经过TOSA调制成PAM4信号，透过EML器件，转换成光信号进入光纤进行传输；在接收端，来自光纤的光信号经过PD转换成电信号，经过TIA信号放大后，透过ROSA又调制成NRZ信号，信号链路如图1。

MCU优势：

120MHz主频的Arm Cortex-M4内核，集成FPU；
512KB Dual-bank Flash，64KB+4KB SRAM，其中32KB SRAM具备ECC功能；
3个12-bit 2.5MSPS ADC单元，多达29个采样通道；
8通道12-bit DAC，单通道最大可驱动10mA；
内置2.5V高精度Vref；
4路电压比较器CMP；
I/O独立供电（支持8个管脚1.2~3.6V独立供电）；
I2C 通信速率高达1Mbps，支持BootLoader下载和热插拔；
支持PLA和MDIO外设；
具备复位保持功能：软件、WDT复位时，DAC和端口能实现输出保持；
1.8 ~ 3.6V低电压供电；
BGA64 (4x4mm^2)小封装，满足光模块应用。

扫码可申请免费样片以及获取产品技术规格书
