高性能逆变器解决方案在大型风电场、汽车充电站等场景中的实战案例

发布时间：2025-01-8 阅读量：3375 来源: 我爱方案网作者: bebop

光伏逆变器是光伏发电系统两大主要部件之一，光伏逆变器的核心任务是跟踪光伏阵列的最大输出功率，并将其能量以最小的变换损耗、最佳的电能质量馈入电网，为家庭电器、办公设备、工业机器等设计用于使用标准电网电源（通常为220V、50Hz或国家电网相应的电压和频率）的设备供电。

以下我爱方案网分析师将探讨光伏逆变器的几种常见应用场景，并提供性能优越，安全可靠的逆变器方案。

扫码可申请免费样片以及获取产品技术规格书

案例一：家庭太阳能发电系统

在分布式能源领域，家庭太阳能发电系统是逆变器应用的一个典型例子。一个典型的家庭太阳能系统包括光伏板、电池储能装置以及连接电网或负载的逆变器。当太阳光照射到光伏板时，它产生直流电，这些直流电被储存在电池中或者直接通过逆变器转换成交流电供家庭使用。如果家庭产生的电量超过了自身的需要，多余的电力还可以反向送入公共电网，实现能源的有效利用和收益最大化。在这个过程中，逆变器不仅负责直流到交流的转换，还起到了监控整个系统的性能、保证安全运行的作用。

案例二：电动汽车充电站

随着电动汽车（EV）市场的快速扩张，高效可靠的充电基础设施成为推动行业发展的关键因素之一。在电动汽车充电站中，逆变器用于将来自电网的交流电转换为适合电动汽车电池充电的直流电。此外，双向逆变器技术允许电动汽车在非高峰时段储存能量，并在高峰时段将其回馈给电网，起到削峰填谷的效果，从而优化了电网的负荷管理。这种智能能量交互对于提高电网效率和稳定性至关重要。

案例三：大型风电场

在风力发电中，风速变化会导致发电机输出电压和频率波动，因此需要使用逆变器来稳定输出，确保与电网同步。特别是在大型风电场项目里，多个风力涡轮机产生的电力首先被收集并经过逆变器处理后接入高压输电网络。先进的逆变器解决方案可以提供精确的功率控制，帮助风电场满足严格的电网连接标准，并且能够有效地应对由于天气条件引起的功率输出变化。

实战方案合集：

英飞凌三相组串式逆变器设计方案

英飞凌公司提供的三相组串式逆变器设计方案支持高达200KW的功率，产品中包含英飞凌CoolSiC Easy模块和三电平Easy模块，可实现出色的功率密度和高制造便利性。Easy模块包含EasyPIM、EasyPACK和EasyDUAL，涵盖600V/650V/1200V电压，6A至200A电流的全功率范围。在工作过程中，所有功率开关都需要与之配合的栅极驱动器，而所有栅极驱动器都需要相应的控制。为此，英飞凌还为逆变器设计方案提供了相应的EiceDRIVER栅极驱动器以及XMC微控制器。

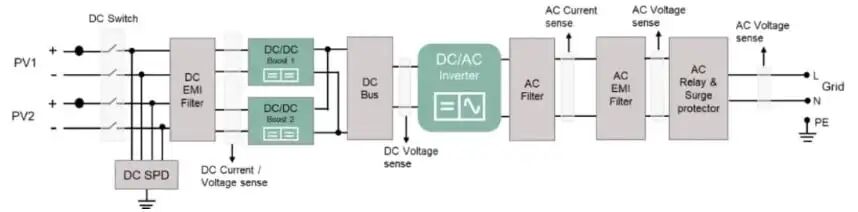

三相组串式逆变器系统框图（图源：Infineon）

STM32G474400W微型逆变器方案

方案规格：

1. Vin（标准输入电压）：36V

2. Vin_max（最大输入电压）：55V

3. Vin_min（最小输入电压）：18V

4. MPPT范围：20V至40V

5. Iin（标称输入电流）：12A

6. Imax（最大输入电流）：18A

7. Vbus（DC-DC标称输出电压）：380V

8. Vbus_max（DC-DC最大输出电压）：400V

9. Vac（交流标称输出电压）：110VAC/60Hz、220VAC/50Hz

10. Iac（交流最大输出电流）：1.8A/220VAC、3.6A/110VAC

11. Pac（最大输出功率）：400W

方案优势：

1. 电源应用 : 400W Microinverter

2. 数位控制 (主控制芯片 : STM32G474 )

3. 使用单一 MCU做 MPPT 与 Inverter 控制功能

4. 使用 PLL 锁相环进行环路控制

5. 隔离型 MPPT 符合规范需求

6. 采用ST第三类 SiC半导体，高频操作缩小体积

小华HC32F334光伏微型逆变器

本参考设计基于小华HC32F334数字电源芯片完成了交错反激式微型逆变器的应用方案开发，验证了HC32F334芯片完全能够胜任模拟与数字相结合、需要复杂PWM发波的数字电源应用场景；高效的系统设计、出色的性能指标以及完整的故障保护机制，验证了小华HC32F334芯片针对数字电源设计的优异性能。

方案规格

• PV电压范围：25~60V

• 电网电压：200~240V @50Hz

• 最大输出功率：500W

• 开关频率：60kHz~200kHz

• 峰值效率：94.7%

• 入网电流THD：3.2% @Vpv=45V 500W

• PF：>0.99

方案优势

• 基于自主知识产权的数字电源控制器方案

• 交错反激采用谷底开通断续模式，提高系统效率

• 交错反激输出馒头波，减小反激输出母线电容

• 全桥逆变采用工频开关，提高系统效率

• 经典扰动式MPPT环，快速准确找到MPPT点

• 保护功能齐全：输出过流，输入反激过流保护，反激输出电压过压保护等

• 效率高达94.7%
