基于国产高性能MCU开发设计的智能汽车前灯控制器方案

智能汽车前灯控制器（Intelligent Headlight Controller, IHC）是一种集成传感器、微处理器和通信模块的系统，它能够根据环境光线条件、车速、转向角度等实时数据自动调整前灯的工作模式。

智能前灯控制系统集成了多个高精度传感器，包括摄像头、雷达和光敏电阻等，用于实时监测外部环境变化。通过内置的微处理器分析收集到的数据，并依据预设逻辑做出相应决策。

如果光线传感器显示外部环境较暗，且车速适中，MCU可能会决定切换到近光模式；而在高速公路上快速行驶时，考虑到安全因素，系统会自动启用远光灯增加可视距离。此外，当方向盘转角传感器检测到转弯动作，IHC可以提前调整前灯照射方向，照亮弯道前方区域，减少盲区。对于遇到对面来车或前方有行人的情况，智能控制器能迅速降低亮度避免造成对方眩目。

下面我爱方案网分析师将推荐以提高转换效率和降低系统成本为主要设计目的的极海G32A1445 LED矩阵式前照灯主控方案和APM32F103RCT7 LED车灯主控方案。

方案一：基于极海G32A1445 LED矩阵式前照灯主控方案

方案以极海全新汽车通用MCU G32A1445为主控，使用内部模拟EEPROM记录汽车前照灯LED数据。为最大限度提高驾驶舒适性与安全性，该方案搭载极海首款汽车前灯LED矩阵控制芯片GALT61120为整个系统提供像素级LED独立控制，支持近光、远光、图画显示等功能切换和亮度调整控制，实现全动态自适应照明。

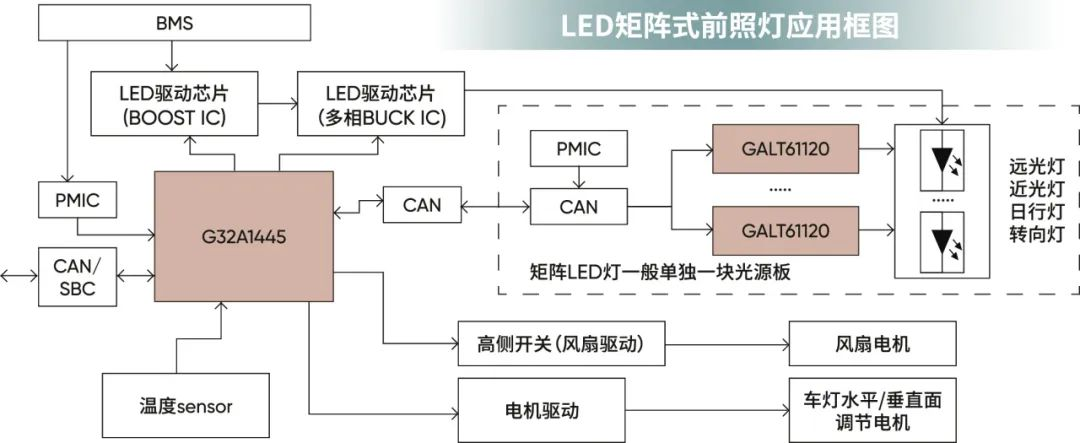

G32A1445 LED矩阵式前照灯应用方案实现框图

方案优势

  ● 主控采用G32A1445全新汽车通用MCU

  ● 集成丰富外设接口，满足汽车大灯系统与各种外围器件的连接与应用场景，实现通信与控制应用功能

  ● 集成SPI控制恒流输出

  ● 符合2.0A/2.0B(主动)规范，通信速率高达1Mbit/s，满足与汽车CAN总线系统进行交互通信，实现车身控制、仪表通信、监控以及标定等操作要求

  ● 集成USART/CAN控制LED灯珠闪烁模式

  ● 支持单颗及多串灯珠的多种像素级操作方式

G32A1445关键优势

  ● 基于Arm® Cortex®-M4F内核，112MHz工作主频

  ● 通过AEC-Q100 Grade 1车规可靠性认证

  ● 符合ISO 26262 ASIL-B功能安全标准

  ● Flash 512KB, SRAM 64KB，4KB CFGRAM可用于SRAM或EEPROM，Flash/SRAM带ECC

  ● 模拟外设: 12-bit ADCx2，COMP×1，PDU×2

  ● 通信外设: LPI2Cx1，LPUARTx3，LPSPIx3，CANx3(均支持CAN-FD)

  ● 安全保障: CSEc加密服务引擎、系统内存保护单元MPU、支持Secure Boot安全启动、内置CRC/WDT/EWDT模块

  ● 调试接口: SWJ-DP、DWT、ITM、TPIU、FPB

  ● -40℃~125℃宽温幅覆盖，满足汽车复杂工作环境，保障系统稳定运行

方案二：基于极海APM32F103RCT7 LED车灯主控方案

该方案基于APM32F103RCT7车规级MCU的汽车车灯方案，以提高转换效率和降低系统成本为主要设计目的，该方案支持CAN与硬线控制，可编程配置，安全灵活，可帮助工程师便捷快速地设计多功能与高性能兼备的LED驱动器。

方案优势

  ● 基于Arm® Cortex®-M3内核，工作主频96MHz；

  ● 增强型存储空间256KB Flash、64KB SRAM，支持开发更多功能应用；

  ● 工作温度-40℃~105℃，满足车灯工作环境温度要求，保障系统稳定运行；

  ● 12-bit高精度ADC，可准确采集电压、电流、温度等模拟信号，在闭环控制中，智能反馈输出；

  ● 集成丰富的外设接口， U(S)ART*5、I2C*2、I2S*2、SPI*3，SDIO*1，满足MCU与LED driver、电机驱动的通信与控制应用功能；

  ● 支持双CAN接口，符合2.0A/2.0B（主动）规范，通信速率高达1Mbit/s，满足与汽车CAN总线系统进行交互通信，实现车灯控制、车身控制、仪表通信、监控以及标定等操作需求；

  ● 已通过AEC-Q100车规认证，符合汽车电子高性能标准要求。
