​新方案！1600W两路交错无桥图腾柱TCM_PFC数字电源方案！

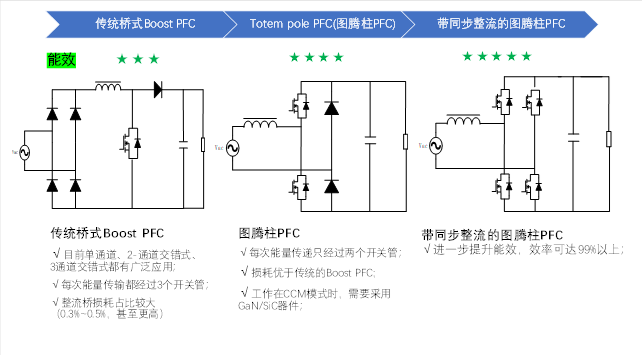

 传统拓扑与图腾柱拓扑对比

快包分析师推荐基于国产高性能MCU小华HC32F334开发的两路交错无桥图腾柱TCM_PFC数字电源方案，可广泛应用于储能、服务器电源等领域。

扫码可申请免费样片以及获取产品技术规格书

实战方案

小华HC32F334两路交错无桥图腾柱TCM_PFC方案

图 5 Vin>Vout/2下的ZVS实现以及电感电流交错波形

图 6 额定220V输入下THD曲线(左轴)和PF值(右轴)以及不同输入下的效率曲线

方案特色：

•  输入电压：AC 176-264V

•  输出电压：DC 420V

•  功率：1600W

•  峰值效率：98.5%

•  频率范围：22.2kHz-300kHz

•  PFC功率因素：峰值0.999

•  THDI：2.5%@220V

方案简介：

交错式LLC电源拓扑能大幅度降低LLC输出电流纹波，可以减少输出侧滤波电容，从而减少系统体积；扩大单相LLC变换器的输出功率容量，相比直接并联，多相交错后相间易于均流；轻负载时还可以以单相全桥模式工作。所以已经广泛应用在中大功率工业领域。小华HC32F334专用数字电源控制器结合了交错LLC的发波时序和保护需求，完全自主开发设计，支持12路130ps高精度HRPWM。

方案特色：

输入电压：DC 380-420V

输出电压：DC 48V

功率：3000W

峰值效率：97%

谐振频率：132K

两相均流度：＞95%

输出纹波：＜1%

应用场景：

AC/DC、DC/DC数字电源应用，如通信与服务器电源、砖块电源、微逆、充电桩DC/DC等。

• 额定功率：
• 输入直流电压：375 V 至 425 V
• 输出电压：48 V
• 最大输出电流：62.5 A
• 输出功率：3 kW
• 峰值效率：95.3%
• 高频变压器隔离电压：4 kV
• 谐振和开关频率：
• 最大DC-DC开关频率：380 kHz（启动时）
• 闭环开关频率：120kHz 至 250kHz
• 谐振频率：175 kHz
• 保护机制：
• 输入和输出端的欠压和过压保护
• 过热保护
• 短路保护
• 根据输出功率和温度调节空气流速的强制冷却
• 效率：
• 自适应同步整流

• 轻负载突发模式




应用场景：

扫码可申请免费样片以及获取产品技术规格书
