在汽车逐渐从交通工具向智能化终端转变的背景下，电动尾门作为汽车智能化的一部分，能够与车辆的其他智能系统实现无缝连接，为用户带来更加智能、便捷的操控体验。例如，通过手机 APP 远程控制电动尾门的开启和关闭，或者与车辆的自动驾驶系统联动，在特定场景下自动开启尾门等。

MCU是汽车电动尾门控制模块的核心，其稳定和可靠性对整个系统的影响尤为重要。电动尾门的开启和关闭依赖于电机的驱动，而 MCU 则负责精确地控制电机的运转。

MCU通过调节电机的电压、电流和转速，实现对尾门运动速度和力度的精准控制，确保尾门能够平稳、顺畅地开启和关闭。比如，在开启尾门时，MCU 会根据预设的速度曲线，逐渐增加电机的电压，使尾门缓慢上升，避免因速度过快而产生冲击；在关闭尾门时，MCU 又会逐渐降低电机的电压，使尾门平稳下降，直至完全关闭。

总的来说，MCU 的性能和稳定性直接决定了电动尾门的性能和可靠性。一款高性能的 MCU 能够确保电动尾门系统响应迅速、运行稳定、安全可靠，为用户带来更加便捷、舒适和安全的使用体验。

以下快包分析师将推荐3种低成本MCU开发的汽车电动尾门主控方案，供工程师朋友们参考。

扫描二维码可申请免费样片及方案技术资料

方案一：基于小华HC32F460的汽车电动尾门主控方案

方案使用带霍尔传感器的双电动撑杆，主控MCU采集其正交编码信号和电流信号，实现电动或手动开关尾门。在电动开关门模式下，主控MCU实时采集电流信号和霍尔传感器信号，使用防夹算法对电动尾门的开关动作提供安全保护：在电动关门时受到异常阻挡自动打开，在电动开门时受到异常阻挡自动停止。

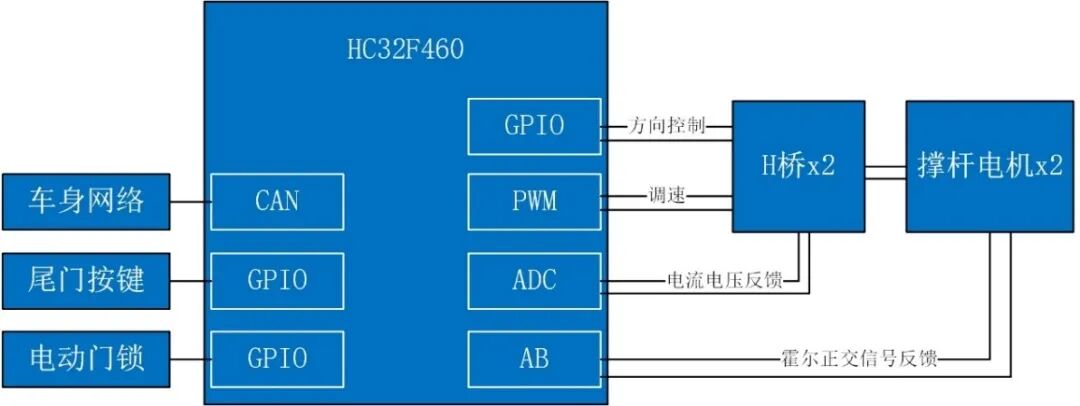

系统框图

方案特点

（1）主控芯片：HC32F460

（2）硬件接口：CAN、PWM输出、AB相输入、电流ADC输入、GPIO

（3）功能特点：支持电动开关门或手动开关门；在不同负载、不同电压下保持电动开关门基本一致；电动开关门过程中使用防夹算法提供安全保护

方案二：基于旗芯微FC4150汽车电动尾门主控方案

该方案以FC4150为主控MCU，FC4150是基于Corex-M4F内核的高性能车规级MCU，内置DSP指令集和浮点运算单元（FPU）及8KB指令Cache，支持ASIL-B功能安全等级，内置HSM硬件加密引擎。工作频率高达150 MHz，并提供高达2 MB的flash、256 KB的D flash、以及高达256 KB的带ECC的SRAM，提供丰富的外设及通讯接口，内置支持IEEE1588和AVB的10/100Mbps以太网接口、6个FlexCAN模块其中部分支持CAN-FD和PNET。产品通过AEC-Q100 Grade 1等级认证。

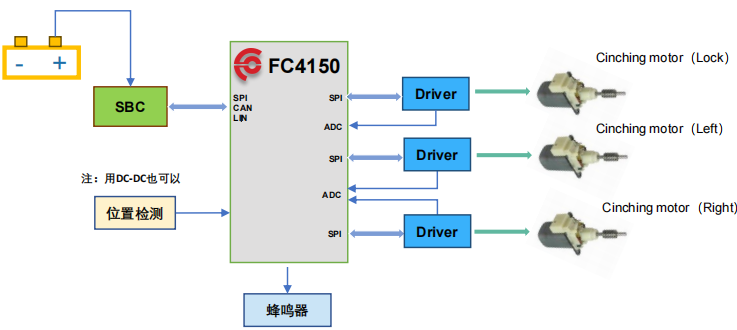

系统框图

独特优势

采用先进的40nm汽车等级芯片制程；集成度高，高主频，产品外设丰富；产品设计注重汽车环境的稳健性，支持ASIL-B功能安全等级。

方案三：基于极海APM32A103 汽车电动尾门控制器应用方案

该方案以APM32A103为主控芯片，主流型APM32A103系列车规级MCU，Arm® Cortex®-M3内核，兼具高可靠性与低功耗，集成FPU浮点运算单元与CRC单元，内置EMMC控制器，接口功能丰富，配置模式灵活，支持多样化的车用场景，全面优化汽车电子应用设计。可广泛应用于HUD、前流水灯、盲区监测、车载中控、智能座舱、电动尾门、故障诊断仪、燃油防盗报警器等领域。除了APM32A103系列，极海半导体的APM32A091系列和APM32F103RCT7也可用于汽车电动尾门。
