热敏/激光/3D打印全覆盖！国产主控方案横扫多场景

发布时间：2025-07-24 阅读量：1709 来源: 我爱方案网作者: bebop

3D打印技术擅长以低成本快速生产单个物品，因而非常适合快速原型制作。制造商也不必担心从原型投入到生产会因为使用的设备不同而出现问题，因为这两者可以用相同的设备来支持。因此，3D打印技术有望大大缩短多种应用的交付周期，包括并不限于以下应用：

产品开发
小批量生产
大规模定制并连续生产
按订单生产
现场制造

如今3D打印技术在很多场景已经有了实际应用，如在2024年初，韩国的外科医生开展了首例3D打印器官移植手术，为一名患者移植了完全由干细胞制成的新气管。器官的制造只是一个开始。生物打印将能够制造一切，如牙齿、肌肉细胞、骨骼乃至整个肢体。

目前，消费级打印机大多会使用MPU负责逻辑运算，MCU负责执行，可实现更高的打印速度和打印质量。针对3D打印机市场，君正和先楫分别推出低成本、低功耗且稳定可靠的主控芯片，将给开发者带来实实在在的降本增效体验。

扫码可申请样片及获取方案技术规格书

恩智浦RT1050 3D打印机控制板

MCU：RT1051DVL6B

主频：600MHZ，Cortex-M7，带硬件 DSP

SRAM：256K

ADC：12Bit

封装：BGA 289PIN

功能描述

4 个步进电机无传感器控制
24V 电压输入
UART 与上位机通信

方案特点

多电机控制
电流闭环控制，保持大扭矩
64 细分数，支持高速步进电机
电流纹波小，噪声低
硬件电路简单
低成本

方案简介

方案以NXP RT1050 MCU为核心，辅以华邦电子W25Q80 Flash、纳芯微NSD7312 H桥驱动IC、圣邦微SGM8651运算放大器、SGM61410同步降压稳压器、SGM2059 LDO稳压器以及杰华特JWH5141F同步降压稳压器的Klipper 3D打印机方案。

驱动板由2个纳芯微NSD7312 H桥驱动IC和2个圣邦微SGM8651运算放大器组成。纳芯微NSD7312是一款直流有刷电机驱动芯片，其内置功率N-MOSFET并为功率级提供供电欠压保护、过流保护、过温保护等多种功能。此外，该产品可提供3.6A峰值电流，支持PWM电流调制功能，在电机启动和堵转时能够有效降低对输入电容的需求。圣邦微SGM8651是一款高精度、低噪声、低失真的电压反馈型运算放大器，具备50MHz的高增益带宽和66V/μs的快速转换速率，能够处理高速信号并快速响应变化。

底板采用圣邦微SGM61410同步降压稳压器、SGM2059 LDO稳压器以及杰华特JWH5141F同步降压稳压器。其中，SGM61410同步降压稳压器以在5V至42V的宽输入电压范围内，输出高达600mA的电流。它适用于各种高输入电压的工业或汽车应用，此外，14μA的低静态电流和仅0.6μA的超低关断电流使其成为电池供电应用的理想选择。SGM2059是一款低VIN、超低噪声、高PSRR、低压差线性稳压器。其工作输入电压范围为1.1V至5.5V，适用于需要低噪声和快速瞬态响应电源的应用。杰华特JWH5141F是高性能同步降压稳压器，具有多种保护功能，可确保系统的可靠性。

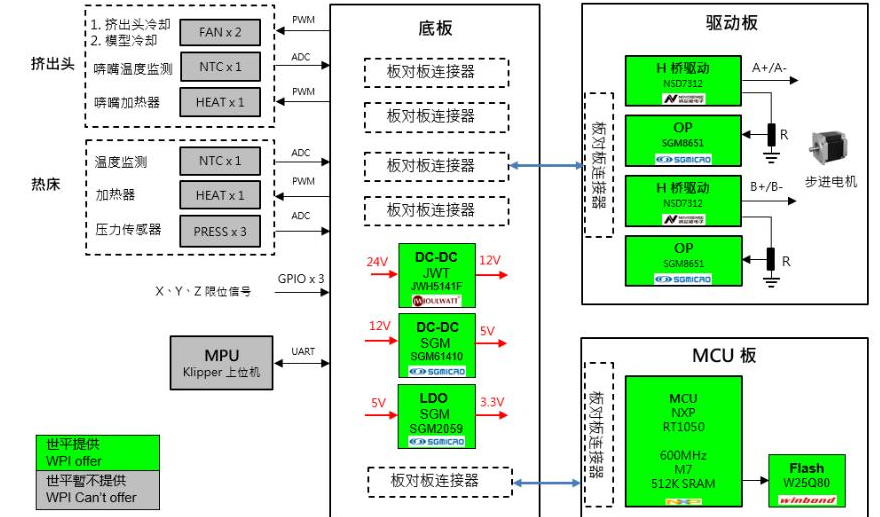

（方案框图，源自世平）

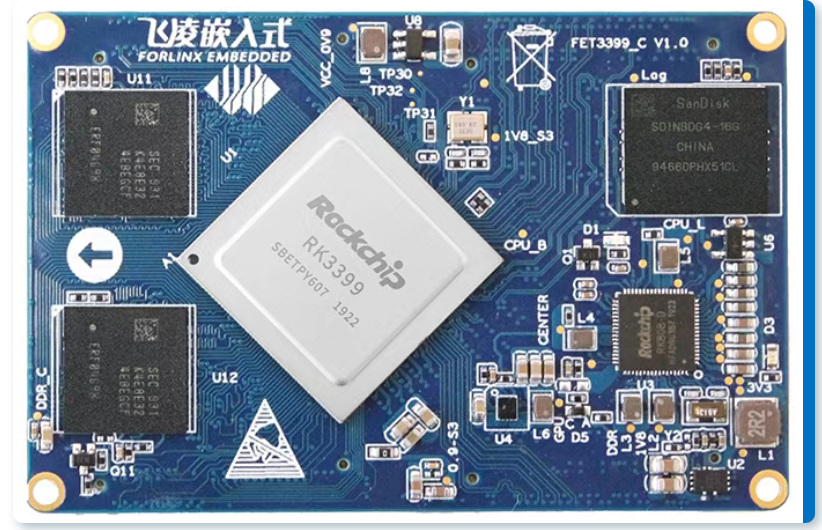

瑞芯微RK3399 3D打印机控制板

方案基于瑞芯微高性能SoC RK3399开发，具备两个Cortex-A72内核，主频1.8GHz；四个Cortex-A53内核，主频1.4GHz。支持千兆以太网，2.4GHz&5GHz双频WIFI，蓝牙5.0并预留了mini PCIE封装的4G安装插槽，让通讯更顺畅，选择更灵活。配置PCIE、USB3.0、UART、IIC、SPI等外设接口，为3D打印后期扩展功能做了充分的预留接口。

方案还支持多种显示接口

支持HDMI2.0，MIPI DSI，EDP1.3，DP1.2；

支持双屏同显，双屏异显；

支持4K VP9、4K10bits、H265、H264视频解码；

具备反交错、去噪、边缘、细节、色彩优化等功能。

满足3D打印机所要求的高分辨率及3D打印控制器的双屏显示需求。
