电解电容与薄膜电容在变频器应用中的区别分析，附实战方案

薄膜电容变频器方案是一种通过替代传统电解电容、优化控制算法实现高效电机驱动的解决方案。

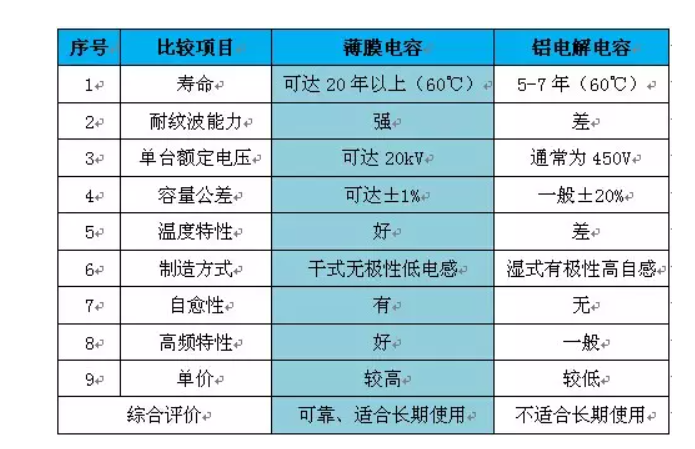

常规铝电解电容器额定电压较低（通常≤450V），要获得更高的耐压等级，通常需要串联使用，在串联过程中必须考虑均压问题。薄膜电容器单体电压最高可达20kV，在中高压变频应用中无需考虑串联问题，两者的主要区别如下表所示：

我爱方案网推荐基于极海高性能MCU开发的无电解电容变频控制参考方案。该方案采用1颗APM32F035电机控制专用MCU和3颗GHD1620T电机专用栅极驱动器，结合薄膜电容与IGBT电路，实现无需外接PFC电路即可有效抑制谐波电流，优化板级功率因数，可为客户提供高效实用的变频控制解决方案。

扫码可申请免费样片以及获取产品技术规格书

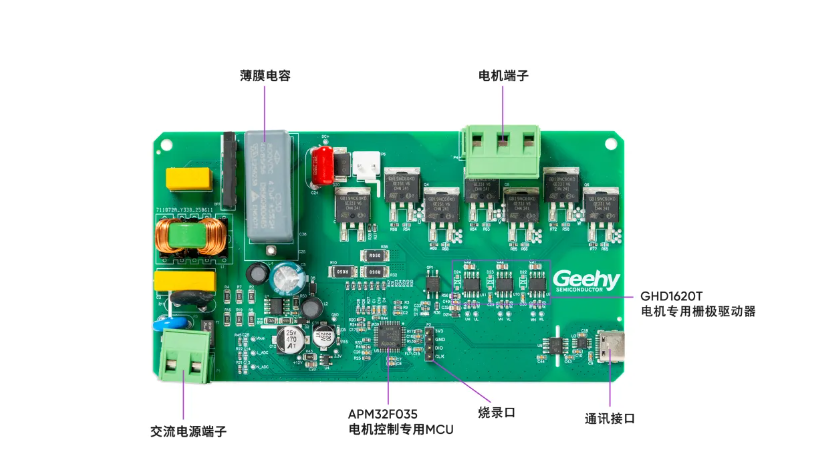

极海APM32F035薄膜电容变频器方案

该方案在交流电压滤波整流后的电路中采用薄膜电容，并以APM32F035为主控芯片，检测交流电压与电机相电流的矢量控制，通过TIM1的3组互补PWM输出至GHD1620T，来控制IGBT开关实现电平逆变，从而驱动永磁同步电机运行。

方案优势：

• 单芯片控制：采用APM32F035电机控制专用MCU，主频72MHz，内置M0CP协处理器，集成高速ADC和运放等外设资源。凭借卓越运算速度使得输入交流电压的观测与电机FOC（磁场定向控制）运算可以在单核上统一实现；

• 可靠驱动能力：无电解电容电机驱动的转速精度及带载能力与传统有电解电容驱动方案一致，可确保系统在不同工况下的稳定性与可靠性；

• 先进算法控制：特有输入电压跟随算法，支持动态负载调整，可降低电流谐波、节省PFC电路；

• 高性价比设计：薄膜电容可降低15%~20%系统成本、缩小30%系统体积，延长产品使用寿命；

• 高驱动功率：4μF薄膜电容，可实现400W的逆变功率。

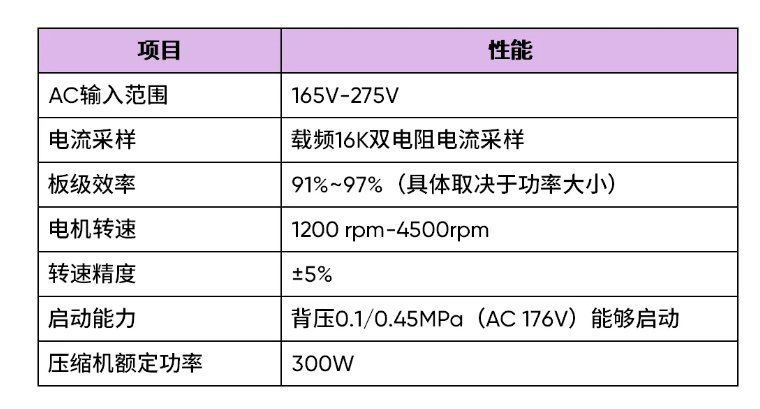

方案参数：

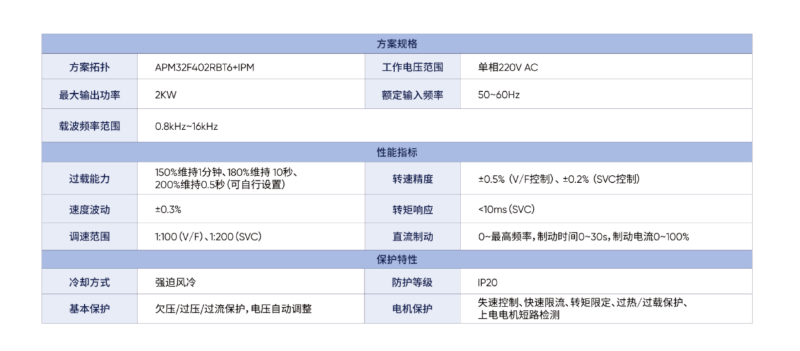

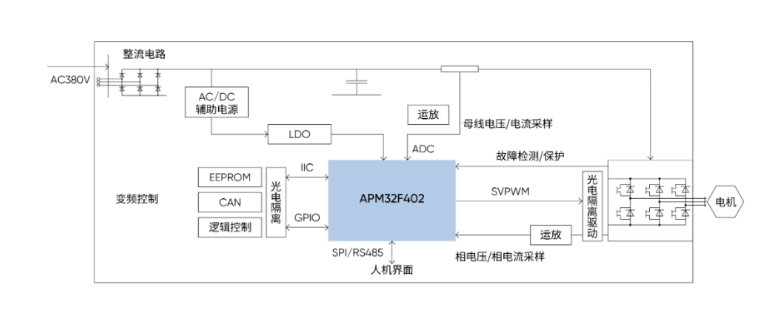

极海2kW低压通用变频器方案

方案基于极海工业级高性能高性价比MCU APM32F402开发，集成先进算法和硬件设计，支持高精度电机控制、多协议通信和智能化功能，可显著提升变频器的性能与可靠性；凭借灵活适配、精准控制、高性价比等优势，广泛适用于纺织机、楼宇自动化、工业控制、冶金、注塑机、风力发电、化工等细分领域。

方案优势：
