功耗最低5μA！华大，龙芯和小华半导体智能燃气表实战方案汇总

发布时间：2026-06-4 阅读量：14613 来源: 我爱方案网作者: bebop

智能燃气表是在普通燃气表的基础上，增加了通信和计量技术，使得燃气表具备了自动抄表、数据传输、智能监测等多种新功能。

作为燃气计量和结算的重要依据，燃气表计量数据采集及抄收的准确性、及时性至关重要，由于燃气的特殊性，要求燃气表有防爆的需求，同时还需要长时间高可靠工作，所以对MCU的稳定性、可靠性都有很高的要求。

针对智能燃气表的需求特点，快包分析师推荐华大、龙芯、小华的智能燃气表主控方案，它们都是方案商批量出货的成熟方案PCBA，能帮助厂商快速、低成本地实现产品原型设计到量产。

扫码可申请免费样片以及获取方案demo资料

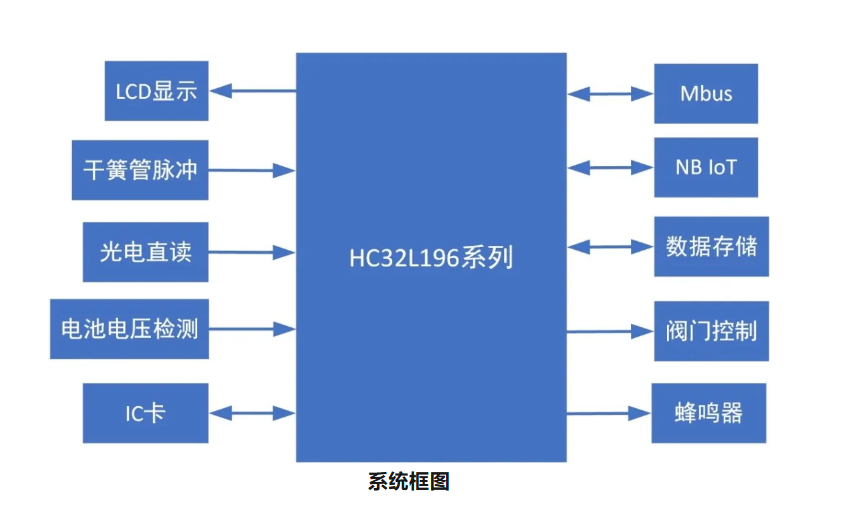

方案一：基于小华HC32L196智能燃气表主控方案

该方案以HC32L196为主控芯片，采用光电直读技术，具有控制数据采集、显示、存储、无线传输功能，并具有燃气表阀门开关控制功能。HC32L196 系列是一款旨在延长便携式测量系统的电池使用寿命的超低功耗、宽电压工作范围的 MCU。

方案集成 12 位 1Msps 高精度 SARADC，1 个 12 位 DAC 以及集成了比较器、运放、内置高性能 PWM 定时器、LCD 显示、多路 UART、SPI、I2C 等丰富的通讯外设，内建 AES、TRNG 等信息安全模块，具有高整合度、高抗干扰、高可靠性和超低功耗的特点。本产品内核采用 Cortex-M0+ 内核，配合成熟的 Keil & IAR 调试开发软件，支持 C 语言及汇编语言，汇编指令。

方案特点

● 低功耗：整体功耗低于10μA，静态功耗低于5μA

● 低功耗脉冲计数支持

● 内置LCD段码显示控制模块

● IC卡处理功能

● MBus支持

● 无线通信传输支持

● 远程阀门控制

典型应用

● 传感器应用、物联网应用

● 智能仪表、无线模块、温控器、货架标签

● 智能交通、报警系统

● 智能家居、医疗设备

方案二：基于龙芯1D100智能燃气表主控方案

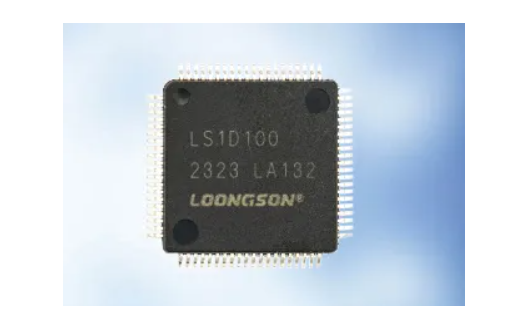

龙芯1D100是超声波水表、热表和气表测量专用MCU芯片，集成CPU、FLASH、时间测量单元（TDC）、超声波脉冲发生器、温度测量单元（THSENS）、SPI、I2C、UART、MBUS、段式LCD控制器、ADC、RTC、空管检测、断线检测等功能模块。采用QFP80封装，休眠电流低于10μA，具备时差测量精度高、外设功能丰富、低功耗等特点，配合完善的编程、仿真、调试环境，大幅简化超声波流量测量系统的软硬件设计。

另外，龙芯1D芯片采用特殊的电源设计，实现对芯片功耗的动态精细化管理，在低功耗方面有着出色的表现。

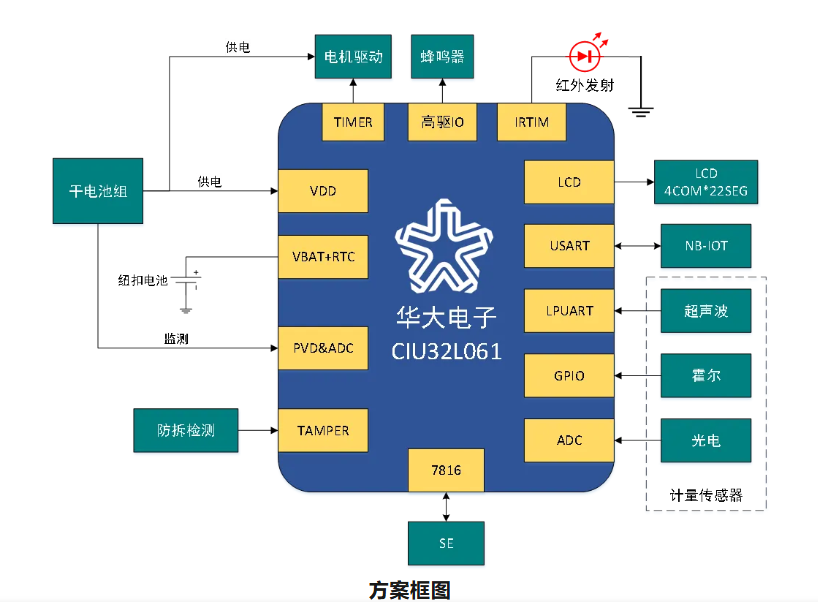

方案三：基于华大CIU32L061智能燃气表主控方案

该方案采用CIU32L061N8PA安全MCU为主控芯片，芯片最高主频可达48MHz，内置128K Flash，可实现大量数据的存储和高速处理。方案使用纽扣电池作为备用电源，在VBAT模式下维持RTC走时与备份寄存器可确保10年使用寿命。LCD显示屏使用MCU内部电荷泵供电，即使在恶劣供电条件下也可保证LCD的显示效果。

在计量方式上，该方案支持超声波、霍尔、干簧管、光电等传感器，其中超声波传感器可通过LPUART唤醒MCU，唤醒波特率可达9600bps。该方案还支持NB-IoT远程通信，可实现远程抄表、充值等功能。
