代码+原理图开源：一文搞懂总线驱动、脉冲驱动伺服方案性能、应用及选型区别！

在工业4.0推动下，伺服方案的选择已超越单一性能对比，需嵌入系统工程及技术演进框架评估。

低压脉冲伺服方案与总线型伺服方案是当前主流的两种伺服控制技术。二者在实时性拓扑灵活性及扩展成本上的差异，直接决定了其在工业自动化中的层级定位——脉冲方案适用于低成本单轴控制，总线方案则是多轴协同与智能工厂的核心基础。

低压脉冲方案虽因兼容传统PLC架构仍在小型设备（如包装机送料机构）改造中发挥过渡价值 ，但其点对点布线模式（单轴需2–3路信号线）导致系统复杂度随轴数激增；总线型方案采用线型/树型拓扑（如菊链串联），显著降低布线成本90%以上，且通过TSN千兆以太网等协议支持控制-视觉融合等未来场景。

本文将从性能对比及适用场景等方面展开分析，并推荐先楫HPM6E00伺服驱动器整机方案+先楫HPM6P00低压脉冲伺服方案，方案整套代码开源可交付，更方便工程师设计开发相应方案。

扫码可申请免费样片、源代码以及产品技术规格书

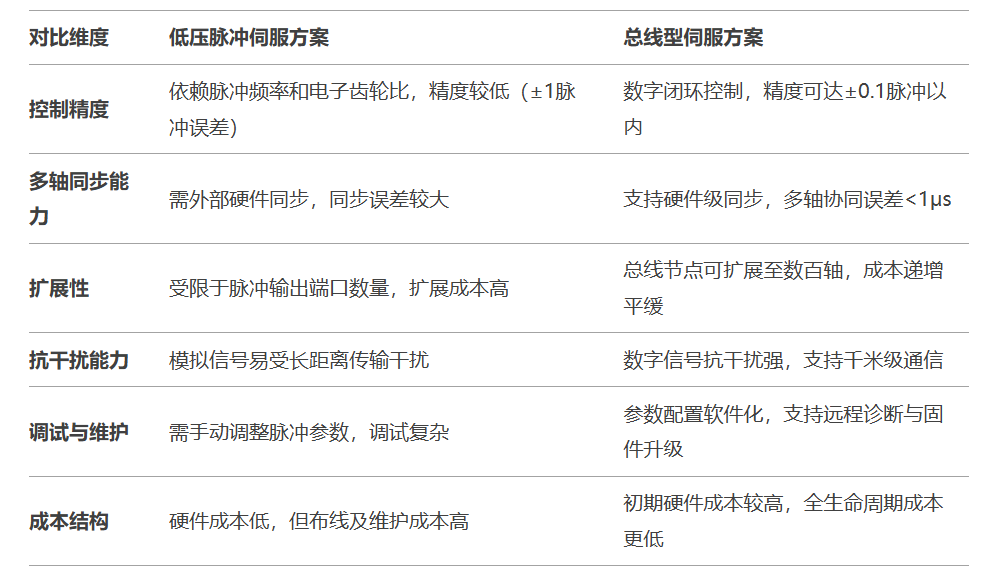

一、性能与功能差异分析一览

先楫HPM6E00伺服驱动器支持单相AC~90V- AC~253V 电源供电，配合100W~750W 高响应伺服电机（电机搭配17位绝对值编码器），实现全闭环功能，电机运行安静平稳。该方案支持适配电机、支持EtherCAT总线控制，支持DI输入和DO输出，具备过流、过压、过载等保护。该方案应用于电子制造、锂电、机械手、包装、机床等行业的自动化设备，以其高性能实现快速精确的位置控制、速度控制和转矩控制，提高系统的响应速度和生产效率。

方案硬件结构：

电机架构

先楫HPM6P00低压脉冲伺服方案

方案基于先楫高性能MCU HPM6P00系列MCU开发，双核600MHz，1M flash，RISC-V内核，自主可控程度高，整个硬件电流执行周期仅需200ms，完全做到PWM占空比即时更新，大大提高了电流环的宽度，充分提升系统的快速响应和鲁棒性。方案支持0~72VDC输入，脉冲分频输出；支持RS485\RS232\CANFD\USB等丰富通讯方式，适用于数控机床、锂电、3C、太阳能、自动化产线、纺织等场景。

方案详细规格参数如下图：

三、典型应用场景

• 低成本单轴设备：如小型送料机、包装机械、简易数控机床等，对成本敏感且轴数较少（≤4轴）的场景。
• 改造项目：传统设备升级时，兼容原有脉冲控制系统的过渡方案。
• 教学与实验：适用于培训场景，便于理解基础伺服控制原理。

• 多轴高精度协同：如工业机器人（6轴以上）、电子装配线、光伏串焊机等需严格同步的应用。
• 复杂运动控制：具备电子凸轮、位置锁存、高速位置比较等高级功能的场景。
• 智能化产线：支持工业物联网（IIoT）集成，实现数据采集与预测性维护的数字化工厂。
