INS1011SD + VGaN™：颠覆传统BMS的低边保护方案

【导读】在追求更高效率、更小体积和更低成本的电力电子系统发展趋势下，传统的硅基（Si）功率器件，特别是在双向能量流动应用（如电池管理系统BMS）中常用的背靠背MOSFET方案，逐渐显现出性能瓶颈。氮化镓（VGaN™）器件凭借其卓越的开关速度、低导通电阻和更小的尺寸，成为理想的替代者。然而，充分发挥VGaN™的潜力需要与之高度匹配的专用驱动芯片。英诺赛科（Innoscience）作为全球领先的VGaN™ IDM厂商，推出全球首款100V低边驱动芯片INS1011SD，标志着“VGaN™+专用驱动”完整解决方案的成熟，为双向电力电子系统设计带来革命性突破。

产品概述：专为VGaN™而生的低边驱动IC

INS1011SD是一款专为驱动40V至120V双向VGaN™功率器件优化的100V低边栅极驱动器。其核心使命是简化并优化BMS等应用中低边电池保护电路的设计。该芯片采用标准SOP-8封装，具备宽范围工作电压（VCC: 8V-90V）和高耐压特性，可直接兼容当前主流的模拟前端（AFE）和微控制器（MCU）控制逻辑。INS1011SD与英诺赛科自有的双向VGaN™器件协同工作，完美替代了传统方案中两颗或多颗背靠背Si MOSFET及其复杂的驱动电路，实现了系统级的跃升。

产品核心优势：性能、效率与成本的全面领先

INS1011SD结合VGaN™技术，为系统设计带来显著优势：

1. 超低静态功耗： 典型静态电流低至8uA，极大延长了电池供电设备的待机时间，尤其适用于需要长期休眠的BMS。

2. 高速开关性能： 具备纳秒级的开通和关断能力，显著降低开关损耗，提升系统效率，并能快速响应故障信号，增强系统保护可靠性。

3. 强大驱动能力： 可有效驱动多颗VGaN™器件并联，轻松满足高功率密度和大电流应用需求（如储能、电动交通）。

4. 系统小型化与轻量化： VGaN™器件体积远小于同等性能的Si MOSFET，INS1011SD驱动电路简洁，共同促使系统尺寸和重量大幅缩减，PCB布局更紧凑。

5. 显著降低成本： 以“1颗驱动IC + 1颗VGaN™”替代传统的“驱动电路 + 2颗背靠背Si MOSFET”，减少了元器件数量、PCB面积及整体BOM成本。

6. 设计简化与兼容性： 兼容现有主流AFE/MCU控制逻辑，极大降低了工程师的设计门槛和迁移成本，加速产品上市。

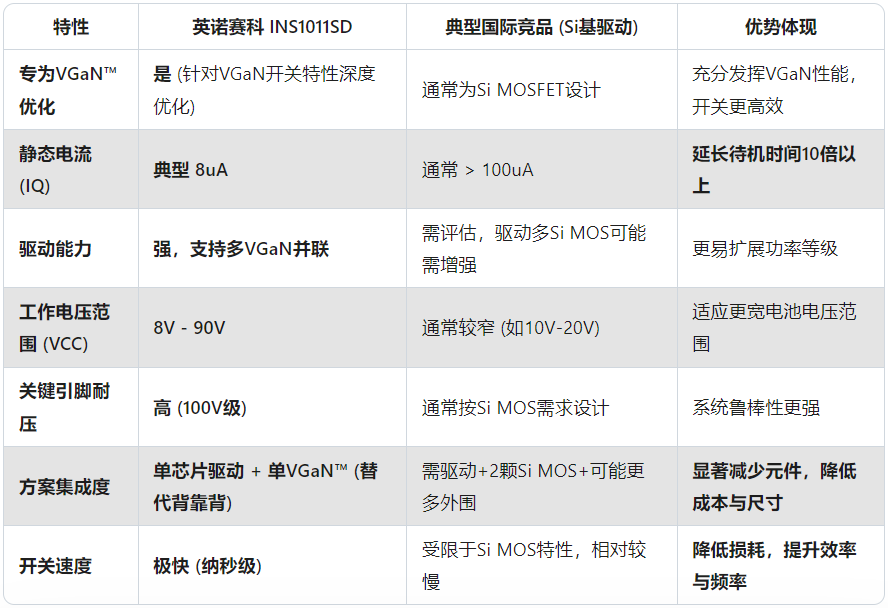

国际对标产品关键特性对比

解决的关键技术难题

INS1011SD + VGaN™方案有效解决了传统BMS低边保护设计中的核心痛点：

1. 高损耗与低效率： 彻底消除了背靠背Si MOSFET方案中固有的双倍导通损耗和较高的开关损耗，显著提升系统能效，减少发热。

2. 体积与重量瓶颈： 成功突破传统方案占用PCB面积大、重量重的限制，为便携设备和空间受限应用（如电动工具、轻型电动车）提供可能。

3. 成本压力： 通过精简器件数量（MOSFET数量减半，驱动简化）和减小PCB面积，直接降低系统物料成本和制造成本。

4. 待机功耗挑战： 超低静态电流解决了电池供电设备长期待机下的电量耗尽问题。

5. 驱动匹配问题： 提供专为VGaN™开关特性（如低阈值电压、米勒平台小）优化的驱动参数，确保开关过程快速、可靠，避免误开通或关断振荡。

典型应用案例与场景

  ●  应用案例： 某知名电动滑板车BMS厂商采用INS1011SD + 英采用INS1011SD + 英诺赛科100V VGaN™方案，成功将保护电路板面积缩小40%，系统待机电流降低至原方案的1/12，整机效率提升约2%，同时BOM成本下降15%。

  ●  核心应用场景：

    ○ 电池管理系统 (BMS)： 低压至中压电池包（如电动两轮车、机器人、储能电池模组）的低边保护开关。

    ○ 储能系统： 便携式储能电源、家庭储能电池模块的充放电控制与保护。

    ○ 电动交通： 轻型电动车（LEV）、AGV、叉车等电池系统的保护电路叉车等电池系统的保护电路。

    ○ 不间断电源 (UPS) 与蓄电池： 后备电池的在线保护与切换电路。

    ○ 电动工具与园林设备： 高功率电池包的保护和电源管理。

    ○ 其他电池供电设备： 需要高效、紧凑、可靠低边开关的各类应用。

市场前景分析

随着全球碳中和目标的推进和电气化浪潮的深入，锂电池在储能、电动交通、消费电子等领域的应用呈现爆发式增长，对高效、安全、紧凑、低成本的BMS需求激增。同时，快充技术普及对功率密度和效率提出更高要求。INS1011SD + VGaN™方案完美契合这些趋势：

1. 市场驱动： 新能源汽车（尤其两轮/三轮）、储能、便携式设备市场的持续扩张是核心驱动力。

2. 技术替代： 在100V及以下电压等级的低边开关应用中，该方案对传统Si MOS的替代趋势明确，性价比优势显著。

3. 生态优势： 英诺赛科作为IDM提供从VGaN™器件到专用驱动IC的完整解决方案，供应链可靠，技术协同性强，生态壁垒逐渐形成。

4. 增长潜力： 随着VGaN™成本持续下降和应用工程师认知度提高，该方案在目标应用领域的渗透率将快速提升，市场前景极为广阔。

结语：开启VGaN™系统应用新篇章

英诺赛科INS1011SD低边驱动芯片的推出，不仅填补了100V级VGaN™专用驱动的市场空白，更标志着其从单一器件供应商向完整系统解决方案提供商的成功跨越。INS1011SD与英诺赛科高性能双向VGaN™器科高性能双向VGaN™器件的强强联合，为BMS、储能、电动交通等领域带来了前所未有的小型化、高效化、低成本化解决方案，有效解决了传统硅基方案的多重技术瓶颈。随着组件生态系统的不断完善和应用案例的持续落地，英诺赛科正有力推动氮化镓技术在更广泛的电力电子应用中实现便捷、高效的部署，为产业升级和绿色能源发展注入强劲动力。
