应对多轨供电挑战！SGM260320 PMIC提供小型化、高效能解决方案

【导读】在追求电子设备小型化、高性能和超低功耗的时代，复杂的多轨电源设计已成为研发的关键挑战。传统分立式电源方案不仅占用宝贵的PCB面积，也增加了设计难度与系统功耗控制的复杂性。固态硬盘（SSD）、现场可编程门阵列（FPGA）、微控制器单元（MCU）系统及便携设备对电源管理集成电路（PMIC）的要求日益严苛：高效转换、低待机功耗、高集成度、精确调压以及智能化管理缺一不可。圣邦微电子（SG Micro）推出的SGM260320 PMIC，正是瞄准这一市场需求，以高度集成、卓越性能和丰富的可配置功能，提供了一站式的高效供电解决方案。

产品概述

圣邦微SGM260320是一款高度集成的多功能PMIC芯片，采用紧凑型WLCSP-2.42×2.82-36B封装（符合环保要求），将多种电源功能凝聚于单颗芯片。其核心特性包括：

  ● 三路高性能同步降压转换器（Buck）： Buck1支持高达4A输出电流，Buck2和Buck3各支持3A输出电流。开关频率可配置为1.125MHz或2.25MHz。输出电压精度达±1%，调节范围覆盖广泛（如0.6V至2.991V或0.8V至3.9875V），并支持精细步长（9.375mV或12.5mV）调节，完美匹配不同核心电压需求。

  ● 两路高稳定性低压差线性稳压器（LDO）： LDO1和LDO2最大输出电流均为300mA。其电压调节范围、精度和步长特性与Buck转换器保持一致，确保了供电网络的协同一致性。

  ● 智能负载开关功能： Buck1和LDO1/LDO2均可灵活配置为负载开关，极大地简化了如3.3V总线供电等需要灵活切换电源路径的应用设计，提升了系统灵活性。

  ● 丰富接口与控制： 支持1MHz高速I²C接口进行实时监控和动态配置，并可通过4个高度可配置的GPIO引脚实现多种功能（如外部电源好指示、动态电压调节、系统使能、复位等）。芯片支持一次性编程（OTP）进行出厂客制化配置。

产品优势

SGM260320的核心竞争力体现在以下方面：

1. 超高集成度，极致简化设计： 单芯片集成三路大电流Buck、两路LDO及负载开关功能，显著替代了多个分立电源芯片和控制器，节省了高达70%以上的PCB空间，尤其适用于空间受限的SSD模组、小型嵌入式设备。

2. 顶尖能效与功耗控制： 采用同步整流技术，Buck转换器效率在典型应用（如3.3V转2.5V）下高达95%@1A。先进的恒定导通时间（COT）控制架构带来卓越的瞬态响应性能。轻载时自动切换至节能模式（PSM），大幅降低静态电流，全面满足SSD等设备对极低待机功耗（低至微安级）的严苛要求。

3. 动态灵活调压： 三路Buck均支持动态电压调节（DVS），可通过I²C、GPIO或睡眠模式无缝、平稳地调整输出电压，根据处理器的实时负载需求优化功耗。

4. 全面智能化管理： 通过高速I²C接口，可实现：

  ● 实时监控输出电压、电流、温度、电源状态（如Power Good）及各种故障（过压OV、欠压UV、过流OC）。

  ● 动态调整输出电压、开关频率等参数。

  ● 极大地方便了系统级电源管理和诊断。

5. 强大的客制化能力： 利用代码矩阵索引（CMI）和OTP功能，可在出厂前预设每个通道的上电输入触发源（Trigger）、开启延时、默认电压等参数。4个GPIO均可独立配置多达8种功能（EXT_PG, DVS, SYS_EN, nRESET等），无需硬件改动即可深度优化系统电源时序和控制逻辑，加速产品上市。

6. 宽范围稳定适应： 输入电压范围宽达2.7V至5.5V，适用于单节锂电、3.3V或5V总线供电系统。工作温度范围覆盖-40℃至+125℃，确保了工业级应用及消费类产品在各种严苛环境下的可靠运行。

7. 多重完善保护： 内置输入过压/欠压保护（OVP/UVP）、输出过压/欠压保护（OVP/UVP）、输出过流保护（OCP）、短路保护（SCP）、可编程电流限制以及热关断保护（TSD），为自身和负载设备提供全方位的安全防护。

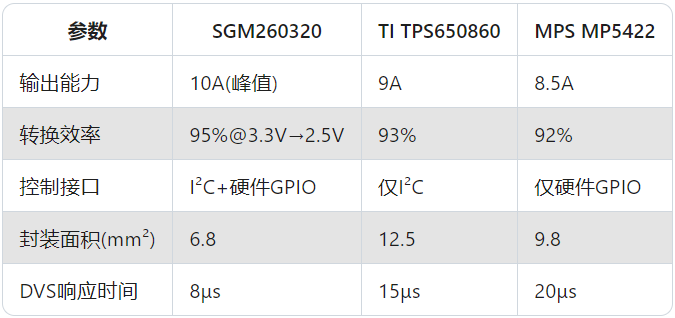

国际对标产品比对

解决了什么技术难题

SGM260320的推出有效解决了多个关键的工程技术难题：

1. 超高集成度与小尺寸的矛盾： 在极小的WLCSP封装内整合三路大电流Buck、两路LDO及控制逻辑，大幅提升了功率密度，克服了多路电源设计中板级空间拥挤的瓶颈。

2. 高性能下的极低静态功耗： 通过智能节能模式（PSM）和优化的电路设计，在保持Buck、LDO高性能（高效率、快速响应）的同时，将轻载和待机状态下的静态功耗压至极低水平，满足了SSD等设备苛刻的待机功耗要求（常低于1mW），这是传统分立方案或低集成PMIC难以达到的。

3. 复杂电源时序与管理的简化： 通过OTP（CMI）预先配置各通道的上电/掉电时序、触发源、默认电压，以及GPIO的多功能复用，将以往需要大量外部逻辑电路或复杂软件控制的电源时序管理大幅简化，降低了设计复杂度和风险。

4. 动态功耗优化： 无缝的DVS功能配合高效的Buck转换器，为处理器核心等动态负载提供实时优化的供电电压，显著降低了系统运行功耗和温升。

5. 单芯片满足复杂系统的多轨需求： 为包含核心处理器、存储器（如DRAM, NAND）、接口芯片等的SSD或便携系统提供了完整、匹配的电压轨（从核心低电压到I/O电压），简化了物料清单（BOM），并提升了系统供电的协同性和稳定性。

应用案例

  ● 消费级/企业级SSD： SGM260320作为核心供电单元，为SSD主控制器（通常需要0.8V-1.2V核心电压, 1.2V/1.8V I/O）、DRAM缓存（1.1V-1.35V）、NAND闪存阵列（如Vcc=2.5V/3.3V, VccQ=1.2V/1.8V）提供高效、稳定、低噪音的多路供电。其高效率和极低待机功耗是满足PCIe/NVMe SSD性能与功耗标准的关键。动态电压调节（DVS）可跟随主控负载变化，优化整体能效。

  ● 便携式FPGA/SoM开发板： 在空间受限的嵌入式核心模块（SoM）或小型化FPGA开发平台中，SGM260320提供的多路大电流Buck可为FPGA/SoC内核、Bank电压、辅助电路供电，两路LDO可为传感器或精密模拟前端供电。其宽输入电压适应能力适合由USB-C PD、电池或直流适配器供电。

  ● 高性能微控制器系统： 为基于高性能Arm Cortex-M/R/A系列MCU的工业控制、边缘计算设备提供核心电压、内存电压及周边I/O电压。OTP配置和GPIO功能可完美匹配特定MCU的上电时序要求。

  ● 个人导航设备（PND）与便携仪表： 利用其宽温特性、高效率和轻载节能的优势，有效延长依赖电池供电的GPS导航仪、手持数据采集终端或检测仪表的单次工作时间。

应用场景

基于其特性，SGM260320广泛适用于对电源集成度、效率、尺寸和智能化有高要求的领域：

  ● 数据存储： M.2, U.2, E1.S, E3.S 等各种规格的消费级、企业级、工规级SSD。

  ● 计算加速与嵌入式： FPGA加速卡、嵌入式核心模块（SoM）、单板计算机（SBC）、边缘计算网关。

  ● 工业自动化： 工业控制器（PLC）、人机界面（HMI）、机器视觉系统、工业物联网终端。

  ● 通信设备： 小型基站、网络附加存储（NAS）、光模块（部分需求）。

  ● 便携与电池供电设备： 平板电脑、高性能移动电源（为内部电路供电）、便携医疗设备、专业手持终端。

  ● 消费电子： 高端路由器、智能电视主控板、数码相机、无人机飞控与图传模块。

市场前景分析

随着数据爆炸式增长和人工智能、边缘计算的兴起，市场对高性能存储（SSD）和高效能计算（FPGA/MCU）的需求持续强劲。与此同时，设备小型化、低功耗、快速迭代的要求日益迫切。

1. SSD市场持续扩张： PCIe接口渗透率提升、企业级存储需求增长、以及新兴应用场景（如智能汽车存储）都驱动着SSD市场，其核心供电PMIC作为刚需，需求同步放大。

2. AIoT与边缘计算推动嵌入式需求： FPGA和高端MCU在边缘侧的部署量增加，需要更紧凑、更智能的电源方案。

3. 国产化替代加速： 在供应链安全和本土化战略驱动下，国产高性能PMIC如SGM260320凭借其出色的规格、本地化支持和服务响应，在消费电子、工业控制乃至部分通信设备领域替代国际品牌的机会巨大。

4. 技术趋势契合： 集成化、智能化、低功耗是PMIC发展的核心趋势。SGM260320的高度集成、超低待机功耗、DVS、OTP客制化和I²C智能管理完美契合了这些趋势。

5. 竞争格局： 虽然国际巨头仍主导高端市场，但以圣邦微为代表的国产厂商在特定品类（如高集成PMIC）上已具备显著的性价比和服务优势。SGM260320凭借其独特优势（如紧凑封装、4A Buck1、双可配LDO负载开关、强大OTP），在目标市场中具有很强的竞争力。

结语

圣邦微电子SGM260320 PMIC的推出，是国产高端电源管理芯片的重要里程碑。它通过业界领先的集成度（三路大电流Buck + 双路LDO + 智能负载开关）、卓越的电气性能（高效率、高精度、超低待机功耗）、丰富的智能化功能（I²C控制、DVS、OTP客制化）以及全方位的保护机制，为SSD、FPGA和各类嵌入式系统的设计者提供了一个高效、紧凑、灵活且可靠的供电解决方案。SGM260320不仅能显著简化设计流程、节省空间、降低系统功耗，更能通过智能化管理提升终端产品的性能和可靠性。面对不断增长的存储、计算和国产化替代需求，SGM260320有望在多领域应用中大放异彩，助力中国芯在核心电源领域持续突破。
