bom成本降低30%，单颗主控芯片完成有源电力滤波器方案设计！

在现代化工业生产线中，大功率变频驱动设备、中频炉及整流装置的大规模应用导致电网谐波污染日益严重。此类非线性负载产生的5次、7次等特征谐波，不仅造成变压器过热、电缆绝缘老化加速，更会干扰精密仪器控制系统的稳定性。

常见的解决方案是通过有源电力滤波器（APF）实时检测负载谐波电流，生成相位相反、幅值相等的补偿电流注入电网，实现谐波动态抵消。

相较于传统无源滤波器，APF具备多频段谐波精准滤除（2~50次）、无功补偿及三相平衡调节的综合能力，尤其适用于负载波动频繁的工业场景，如电弧炉、轧机生产线等 。

例如在铜陵某锂电池工厂的实测案例中，APF成功将总谐波畸变率（THDi）从30%降至国标限值内，并解决了电容柜因谐波过载导致的频繁跳闸问题 。其技术核心在于DSP+FPGA全数字控制架构的快速响应特性，为高精度电能质量治理提供了可扩展的解决方案。

下文我爱方案网平台将推荐基于泰为电子TMF6200开发的国产单芯片APF (有源电力滤波器) 解决方案，它们都是稳定出货、即插即用，在具体工业场景实现应用的产品。

扫码可申请免费样片以及获取产品技术规格书

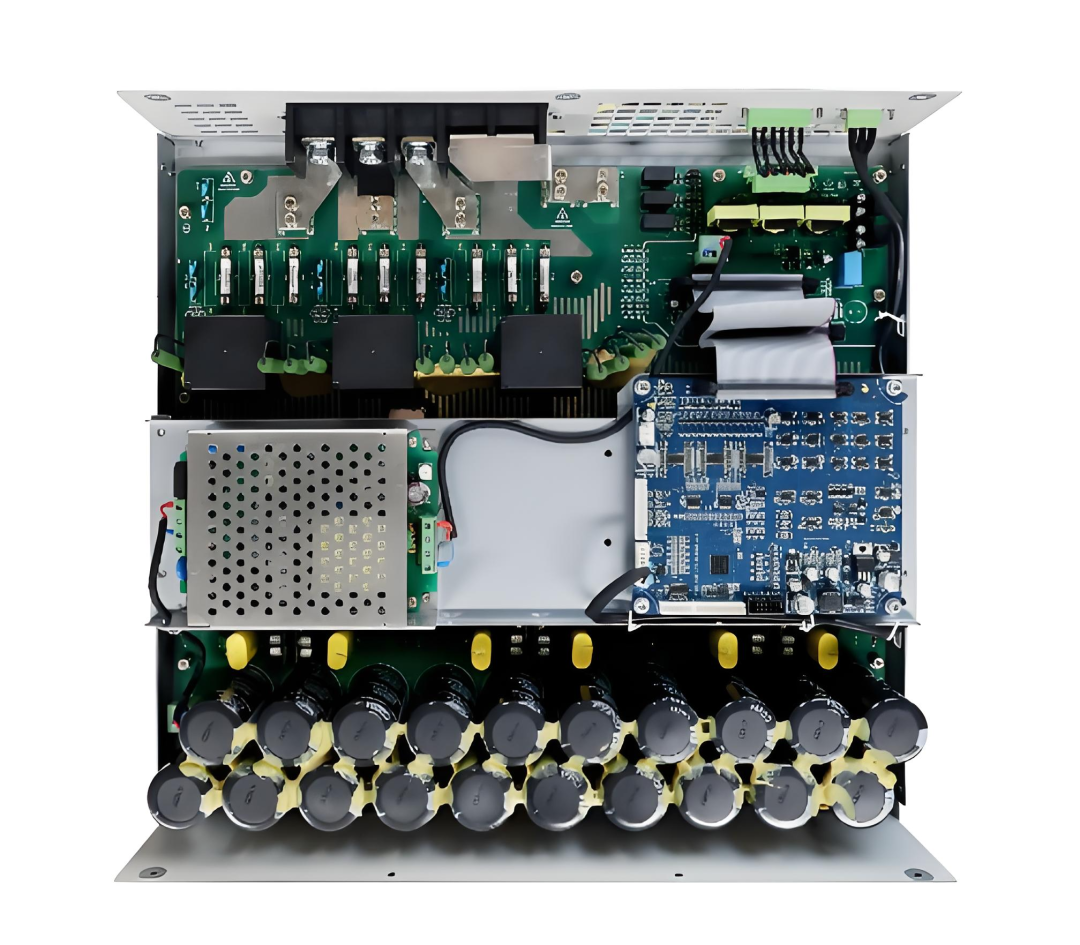

方案简介：

基于泰为电子TMF6200的国产单芯片APF (有源电力滤波器) 解决方案，采用先进大功率电力电子开关器件以及数字处理芯片，能够快速跟踪负载变化，实现实时跟踪补偿控制，响应时间可达微秒级；能够自适应调节，稳定性极强，拥有快速保护机制，防止事故发生；可同时治理谐波、无功以及三相不平衡，可广泛应用于轨道交通、商业建筑、大型工厂等场合。

方案优势：

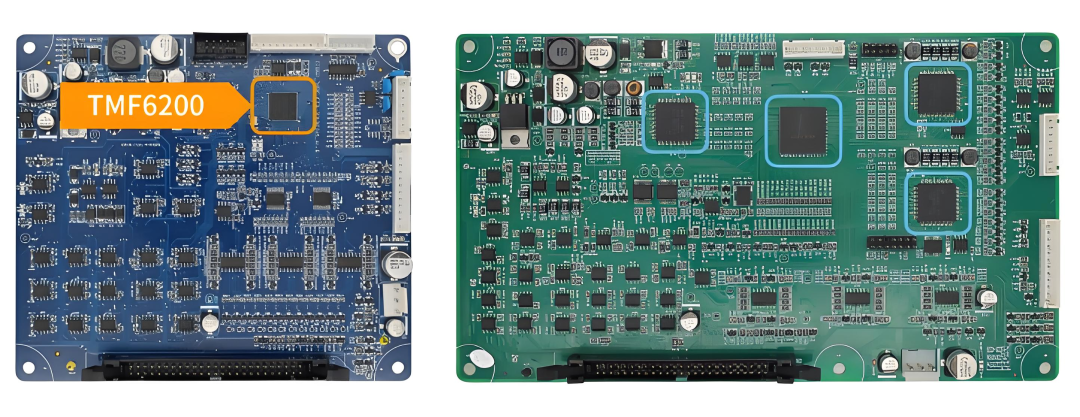

目前市面上主流的 APF 控制方案是采用 DSP+CPLD/FPGA 的主控架构，而基于 TMF6200的 APF 方案只需要单颗珠海泰为电子有限公司的 TMF6200 芯片就可以实现与主流 APF 产品的功能，它将谐波检测、补偿控制、PWM 信号生成等多种功能模块高度集成于一体，减少了外部芯片的使用数量，大大简化了电路设计。原本需要占据较大空间的多个芯片，如今被一颗小巧的 TMF6200 所替代，电路板的面积缩小了 30% - 40% ，不仅降低了硬件成本，还提高了系统的可靠性，减少了因芯片间通信带来的延迟和故障隐患。

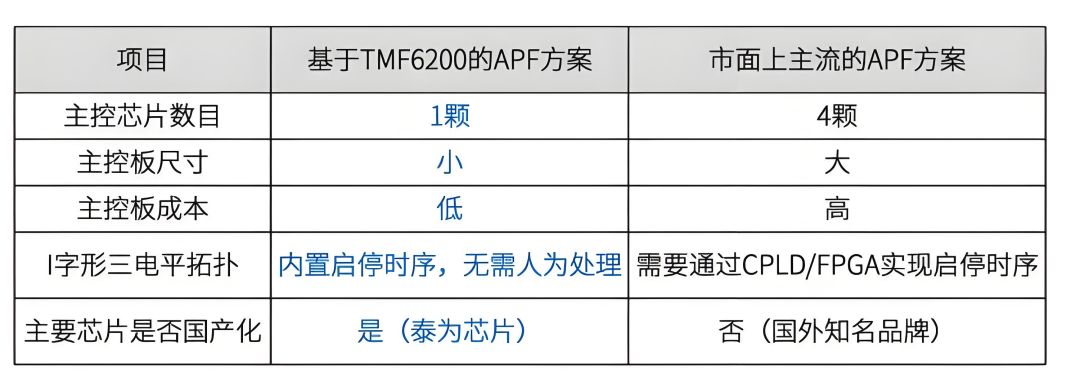

以下图表是基于 TMF6200 的 APF 方案与市场上主流的 APF 方案在主控板方面的对比：

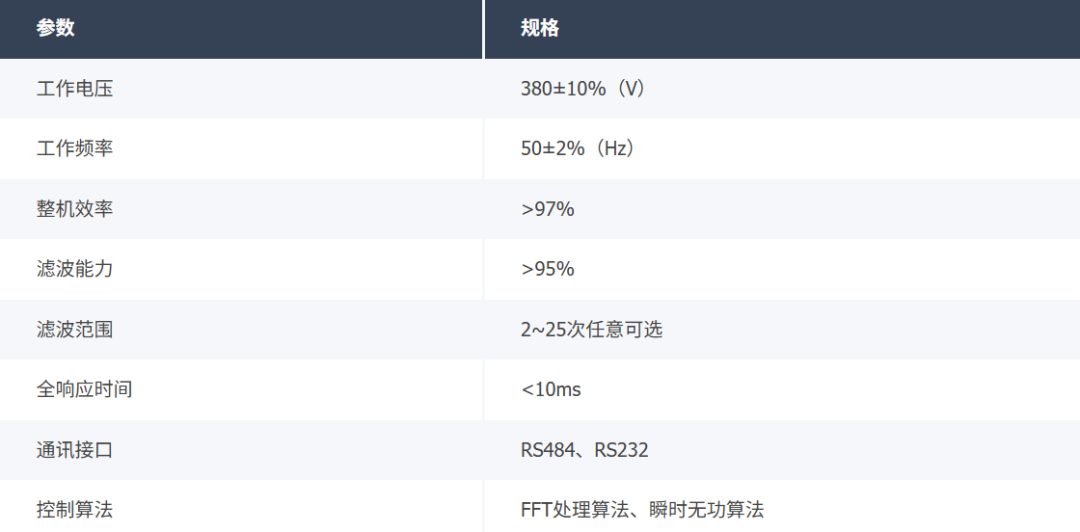

方案技术参数：

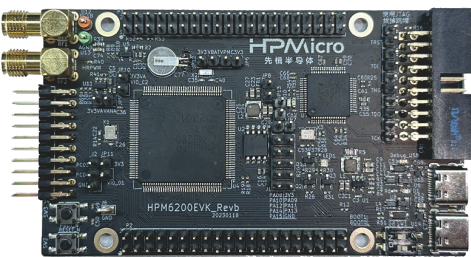

先楫HPM6200 APF参考设计

方案简介：

本方案采用并联型有源电力滤波器拓扑，通过HPM6200实现谐波检测、指令电流计算及PWM补偿控制。系统主电路由三相PWM变流器构成，直流侧共用电容，交流侧并联接入电网。工作时，HPM6200实时检测负载电流谐波分量，生成反向补偿电流指令，驱动变流器输出抵消谐波，使电源电流正弦化。

方案优势：

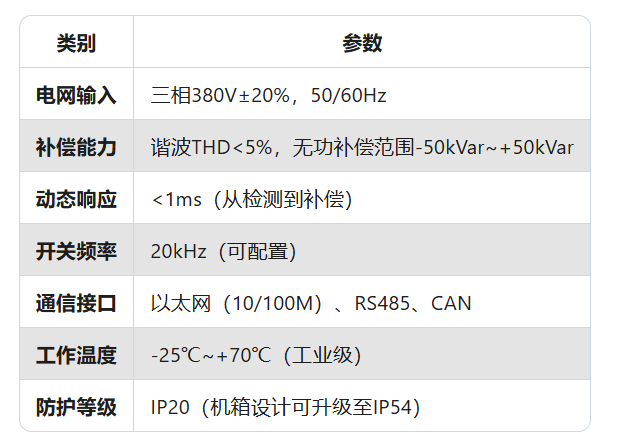

方案技术参数：
