【开源交付】功率密度提升6倍！600W GaN全桥逆变器助力电信/工业电源小型化

发布时间：2025-08-22 阅读量：2203 来源: 我爱方案网作者: bebop

由于桥式逆变电源在选择功率开关器件耐压要求可以稍低，并有较高的功率输出，现通常采用全桥式逆变电路来实现较大功率输出。单相三相全桥逆变电路应用范围广（各种开关电源如电源车载电源、航空电源、电信电源等；各种电机调速如空调、电焊机等；变频器；牵引传动等领域）。

逆变器由电源开关组成，例如绝缘栅双极晶体管 (IGBT)。这种功率器件存在尾电流和二极管反向恢复等问题，会导致开关损耗较高。此外，这些现象受温度影响，会导致更高的功率损耗，尤其是在采用静态散热解决方案时。因此，这些功率器件需要在低频下运行，需要体积更大的无源元件和散热器。开关频率典型范围为 5kHz 至 15kHz。

氮化镓 (GaN)等宽带隙电源开关没有少数载流子现象，因此能够减少开关损耗。开关损耗降低后，能够在保持系统损耗不变的情况下提高开关频率，从而减少无源元件的数量。平均而言，开关频率可以提高 6 倍。

以下快包电子分析师将推荐基于 GaN 场效应晶体管 (FET) 开发的600W逆变器方案，方案整套代码及原理图开源可交付，更方便工程师设计开发相应方案。

扫码可获取免费样片、技术规格书以及整套源码

600W 氮化镓单相全桥逆变器方案

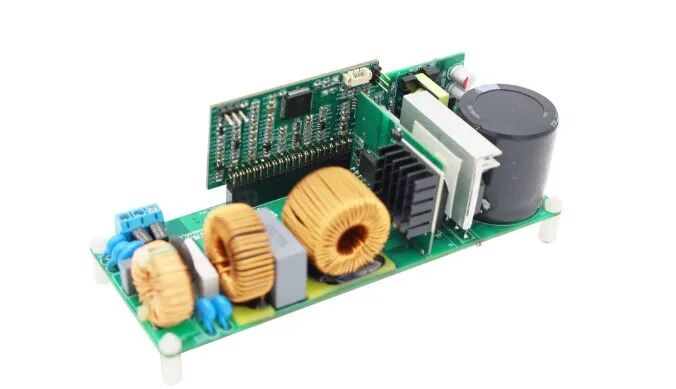

基于泰为电子TAE32F5300的600W GaN单相全桥逆变器应用设计，硬件方面采用了全桥拓扑，整个硬件由三个模块组成：主控板、辅助电源板、功率板。主控板采用了泰为电子自主研发的主控芯片——TAE32F5300，辅助电源板为系统提供隔离的12V电压，功率板采用H桥+LCL的拓扑。该方案使用了GaN组件且开关频率较高，所以其结构紧凑、功率密度高。

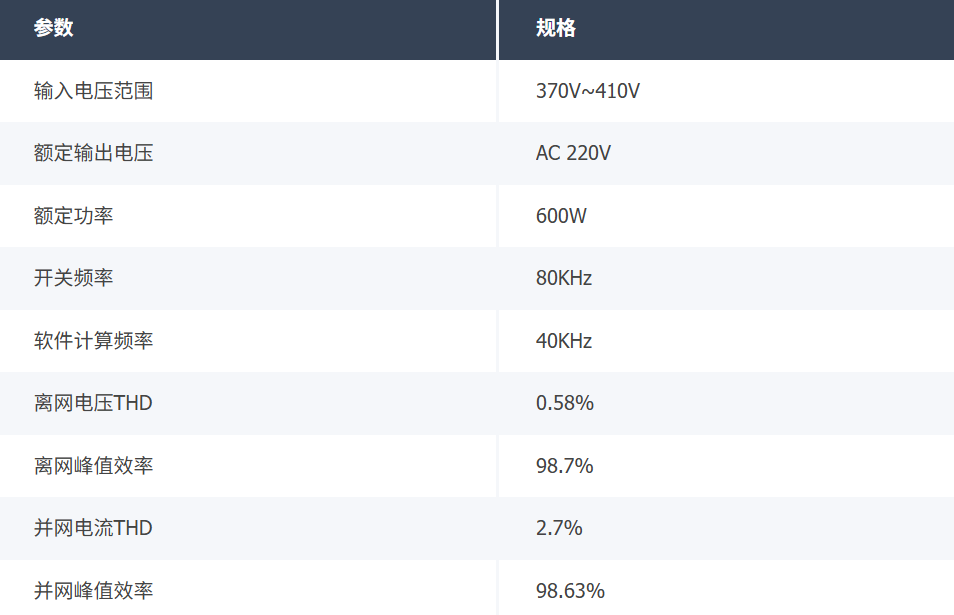

方案详细参数如下表：

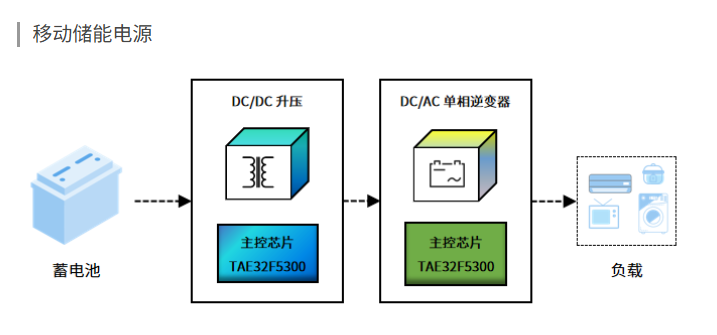

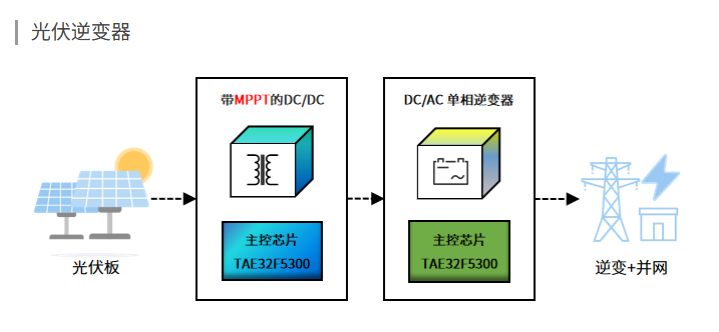

应用场景：

更多优质逆变器方案：

STM32G474 400W微型逆变器方案

方案规格：

1. Vin（标准输入电压）：36V

2. Vin_max（最大输入电压）：55V

3. Vin_min（最小输入电压）：18V

4. MPPT范围：20V至40V

5. Iin（标称输入电流）：12A

6. Imax（最大输入电流）：18A

7. Vbus（DC-DC标称输出电压）：380V

8. Vbus_max（DC-DC最大输出电压）：400V

9. Vac（交流标称输出电压）：110VAC/60Hz、220VAC/50Hz

10. Iac（交流最大输出电流）：1.8A/220VAC、3.6A/110VAC

11. Pac（最大输出功率）：400W

方案优势：

1. 电源应用 : 400W Microinverter

2. 数位控制 (主控制芯片 : STM32G474 )

3. 使用单一 MCU做 MPPT 与 Inverter 控制功能

4. 使用 PLL 锁相环进行环路控制

5. 隔离型 MPPT 符合规范需求

6. 采用ST第三类 SiC半导体，高频操作缩小体积

7. 太阳能转换成交流电并回电网

小华HC32F334光伏微型逆变器

本参考设计基于小华HC32F334数字电源芯片完成了交错反激式微型逆变器的应用方案开发，验证了HC32F334芯片完全能够胜任模拟与数字相结合、需要复杂PWM发波的数字电源应用场景；高效的系统设计、出色的性能指标以及完整的故障保护机制，验证了小华HC32F334芯片针对数字电源设计的优异性能。

方案规格

• PV电压范围：25~60V

• 电网电压：200~240V @50Hz

• 最大输出功率：500W

• 开关频率：60kHz~200kHz

• 峰值效率：94.7%

• 入网电流THD：3.2% @Vpv=45V 500W

• PF：>0.99

方案优势

• 基于自主知识产权的数字电源控制器方案

• 交错反激采用谷底开通断续模式，提高系统效率

• 交错反激输出馒头波，减小反激输出母线电容

• 全桥逆变采用工频开关，提高系统效率

• 经典扰动式MPPT环，快速准确找到MPPT点

• 保护功能齐全：输出过流，输入反激过流保护，反激输出电压过压保护等

• 效率高达94.7%
