双向电源控制方案常见应用场景与技术要点分析，附实战方案

随着社会经济发展、能源结构变革，便携式储能设备容量急剧增加。传统充电器+逆变器的方案已经不能满足用户对该产品“体积小、重量轻、效率高”的要求。由于全数字双向电源采用灵活、精准的MCU/CPU控制，将充电器+逆变器合二为一，实现了用户要求。

下文快包电子分析师将介绍双向电源控制方案的技术要点与常见应用场景，并推荐几款安全稳定且高效的数字电源方案及主控芯片。

扫码可申请免费样片及获取方案技术规格书

双向能量流动：支持电能的双向传输（AC/DC或DC/DC），实现充电（整流）与放电（逆变）模式的快速切换。

全数字控制：采用数字信号处理器（DSP）或FPGA实现控制算法，替代传统模拟电路，提升精度和可编程性。

功率拓扑：常用拓扑包括双向Buck-Boost、全桥LLC、三相VIENNA整流器等，需兼顾高效率与低损耗。

高频开关器件：SiC（碳化硅）或GaN（氮化镓）器件，降低开关损耗，提升功率密度。

数字控制器：实时运行控制算法（如PID、MPC、滑模控制），动态调节PWM信号。

电压/电流双闭环控制：内环控制电流，外环稳定电压，确保动态响应速度。

能量管理策略：基于状态机或优化算法（如模型预测控制）实现模式平滑切换。

保护机制：数字化的过压、过流、短路保护，响应时间微秒级。

光储充一体化：

光伏逆变器与储能电池间的双向能量调度，实现削峰填谷。

微电网：并网/离网模式切换，支持孤岛运行时的双向功率支撑。

电动汽车与充电设施：

V2G（车网互动）：电动汽车电池作为分布式储能单元，向电网反馈电能。

双向充电桩：兼容充电与放电功能，参与电网需求响应。

工业与数据中心：

不间断电源（UPS）：电池与负载间的无缝切换，保障供电连续性。

再生能源回馈：电机制动能量回收，如电梯、轨道交通的再生电能回馈电网。

极海G32R501全数字双向电源参考方案

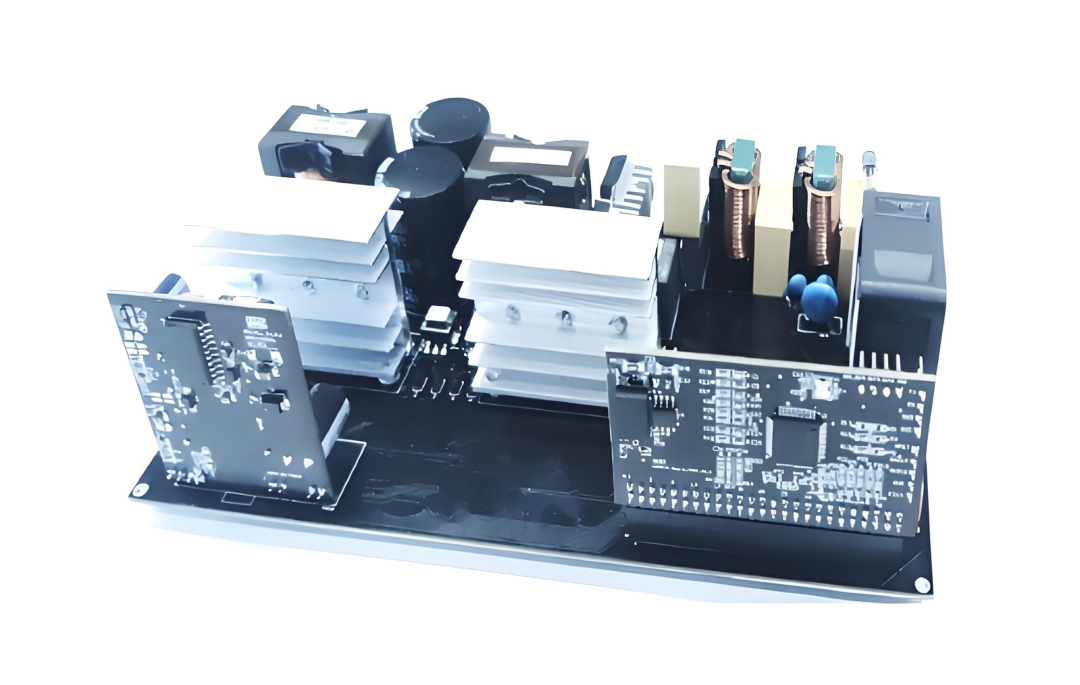

G32R501全数字双向电源参考方案部分参数

单芯片高算力控制：G32R501主频高达250MHz，可在单核内实现两级变换器控制环路；

集成模块化设计：G32R501内置PWM、COMP和CAP等，通过高速霍尔芯片采集电感电流，无需外部过零检测，支持峰值电流灵活控制两相交错图腾柱PFC（临界模式），实现PFC全工作范围的软开关，有效避免MOSFET反并联二极管的反向恢复损耗；

高效能量转换：AC-DC和DC-DC两级变换器，支持软开关和双向控制，整流/逆变模式峰值效率＞96.5％，额定工作效率＞96％，各工况效率完全符合80Plus钛金标准；

灵活输入输出：高效转换单相交流输入电压至直流输出电压，支持适宜电压范围内对电池系统恒功率充放电；

闭环交错并联技术：实现两相变频脉冲180°交错控制，降低电流纹波和谐波，提升轻载效率；

快速保护与散热：电源具有快速响应保护功能，配合可调速风扇散热；

实时监控与调整：支持与上位机连接，可通过上位机实现运行监控、参数调整和程序升级。

小华HC32F334两路交错无桥图腾柱TCM_PFC方案

方案采用互感器检测正、负向电流实现整流管OCP保护以及续流管负电流关断，同时实现交错控制。图5为满载电流交错以及主管实现ZVS的情况。图6为参考方案的THD、PF值以及效率曲线。参考方案的THD与PF值指标满足更加严格的M_CRPS标准。



图 5 Vin>Vout/2下的ZVS实现以及电感电流交错波形

图 6 额定220V输入下THD曲线(左轴)和PF值(右轴)以及不同输入下的效率曲线

方案特色：

•  输入电压：AC 176-264V

•  输出电压：DC 420V

•  功率：1600W

•  峰值效率：98.5%

•  频率范围：22.2kHz-300kHz

•  PFC功率因素：峰值0.999

•  THDI：2.5%@220V
