高效破解均流难题！国产MCU开发的全桥/两相交错LLC数字电源方案

LLC变换器技术的产业化应用正面临着关键的转折，谐振腔参数差异导致的均流难题仍是行业痛点。LLC变换器能在全负载范围内实现原边开关管的零电压开通（ZVS），在宽负载范围内实现副边整流管的零电流关断（ZCS），具有开关管开关损耗小，整流管无反向恢复损耗的优点，容易实现高效率，高功率密度，广泛应用于通信与服务器电源、砖块电源、微逆、充电桩DC/DC、光储户用和工商业双向DC/DC等行业。

快包分析师基于小华半导体HC32F334数字电源芯片的全桥交错LLC方案，该变换器交错并联输出可以提高输出功率，降低输出电流纹波，从而减少输出电容的电流应力和容量，进而提高转换器的可靠性和稳定性。

扫码可申请免费样片以及获取产品技术规格书

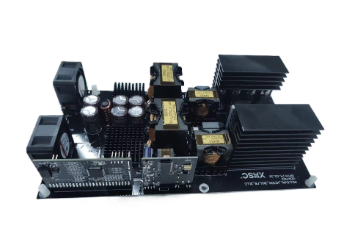

基于小华半导体HC32F334数字电源芯片的全桥交错LLC方案

方案简介：

本参考设计基于小华半导体HC32F334数字电源芯片完成了全桥交错LLC的应用开发，验证了HC32F334芯片完全能够胜任模拟与数字相结合、需要复杂PWM发波的数字电源应用场景；高效的系统设计、出色的性能指标以及完整的故障保护机制，验证了HC32F334芯片针对数字电源设计的优异性能。

方案优势：

• 基于自主知识产权的数字电源控制器方案

• 软件控制SR同步整流，提高效率；

• 全桥四开关管MOS独立PWM，均流控制灵活

• 保护功能齐全：过温，输出过流，输入过欠压保护，输出过压保护等

• 峰值效率高达96.5%

方案规格：

• 输入电压：DC 380-420V

• 输出电压：DC 48V

• 功率：1500W

• 峰值效率：96.5%

• 谐振频率：128kHz

• 输出纹波：＜200mv

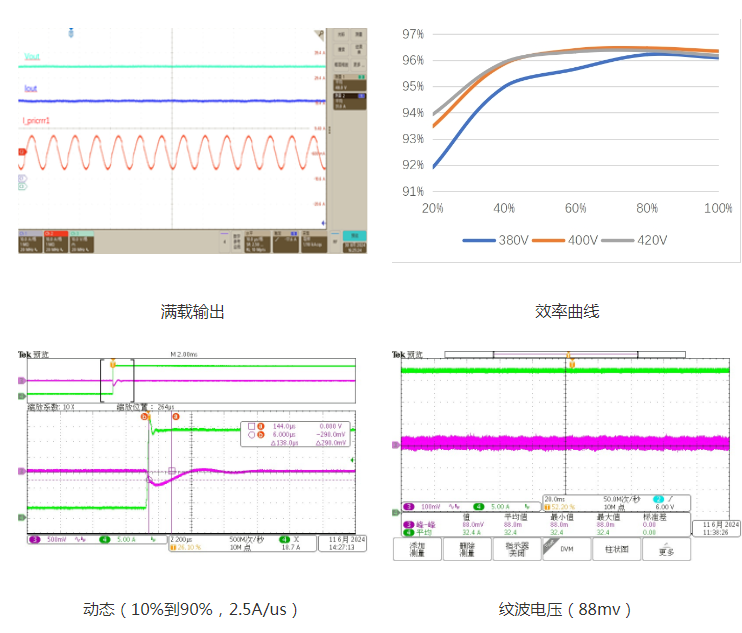

方案测试波形结果：

应用案例与主要规格：

1.服务器电源

•数据中心48V母线供电

将高压直流（如400V）高效转换为48V，为服务器机柜供电，支持冗余备份和热插拔。

2.储能系统

•光伏储能DC-DC转换

连接光伏逆变器高压侧（400V）与48V锂电池组，实现双向能量调度（需配合双向拓扑扩展）。

3.电动汽车与充电设施

•车载高压-低压DC-DC（电动汽车）

将动力电池高压（400V）转换为48V，为车载低压系统（如电控单元、照明）供电。

•充电桩内部电源模块

用于AC-DC后级的高压直流（400V）至48V辅助电源转换，供充电桩控制系统使用。

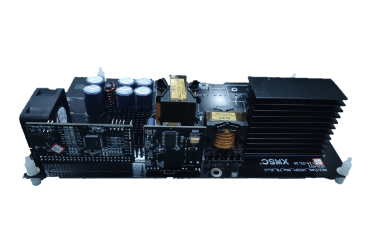

基于小华半导体HC32F334数字电源的两相交错全桥LLC方案

方案简介：

交错式LLC电源继承LLC拓扑优势的同时能大幅度降低LLC输出纹波，有效减少输出侧滤波电容，从而减少系统体积；扩大单相LLC变换器的输出功率容量，相比直接并联，多相交错后相间易于均流； 轻负载时还可以以单相模式工作。本参考设计基于小华半导体HC32F334数字电源芯片完成了两相全桥交错LLC的应用开发，验证了HC32F334芯片完全能够胜任模拟与数字相结合、需要复杂PWM发波的数字电源应用场景；高效的系统设计、出色的性能指标以及完整的故障保护机制，验证了HC32F334芯片针对数字电源设计的优异性能。

方案特点：

• 输入电压：DC 380-420V

• 输出电压：DC 48V

• 功率：3000W

• 峰值效率：97%

• 谐振频率：142 kHz

• 两相均流度：＞95%

• 输出纹波：＜1%

方案主要性能优势：

• 基于自主知识产权的数字电源控制器方案

• 交错式LLC减少输出纹波电流和输出母线电容

• SR同步整流驱动自驱和软件控制相结合

• 全桥四开关管MOS独立PWM，均流控制灵活

• 保护功能齐全：过温，输出过流，输入过欠压保护，输出过压保护等

• 峰值效率高达97%

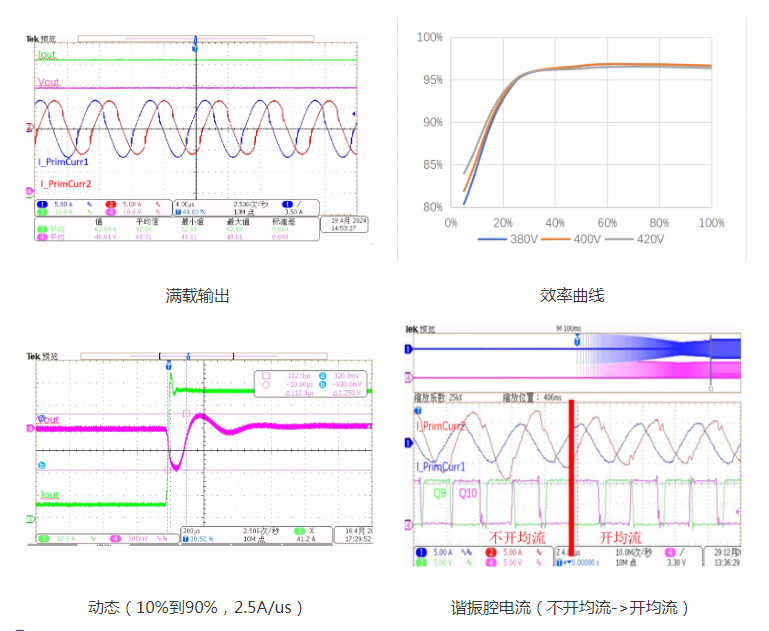

方案测试波形结果：
