发布时间:2025-08-29 阅读量:2932 来源: 发布人: bebop
近日,全球高端显卡市场再起波澜。一款被誉为“算力怪兽”的旗舰产品——英伟达GeForce RTX 5090,再次因严重硬件故障登上热搜。据Reddit平台一位用户亲述,其在深夜剪辑视频时,RTX 5090显卡突发电容爆炸,现场如同小型爆破,火花四溅、浓烟弥漫,甚至将坚固的金属散热鳍片直接炸至弯曲,场面触目惊心。
_349.png)

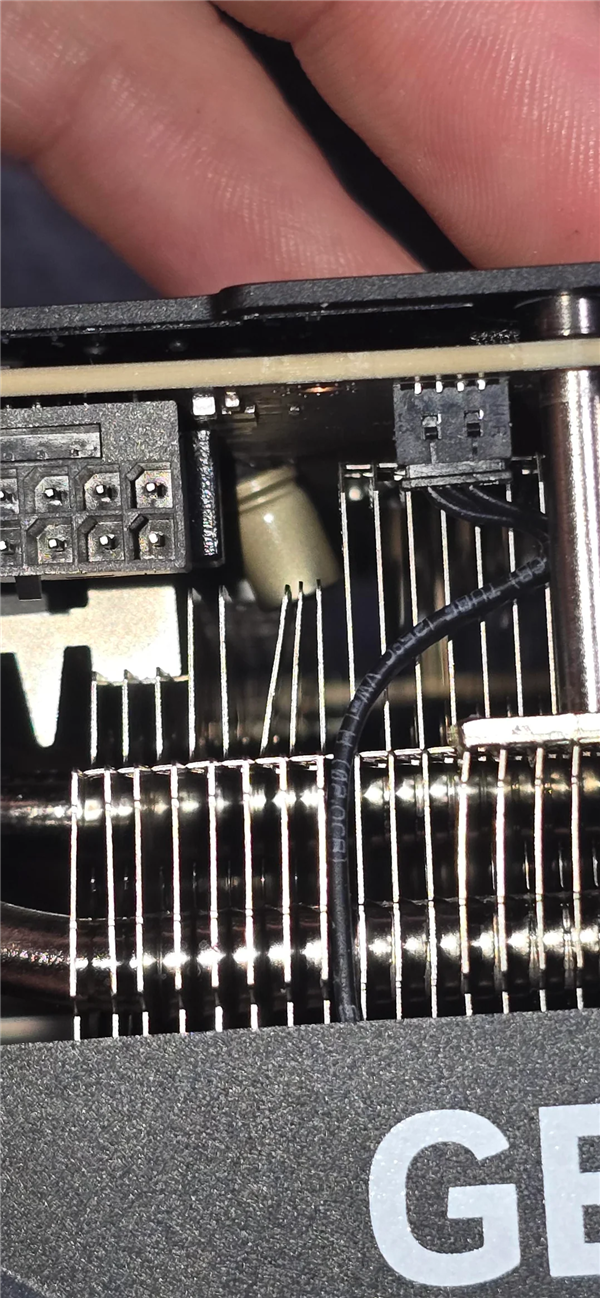

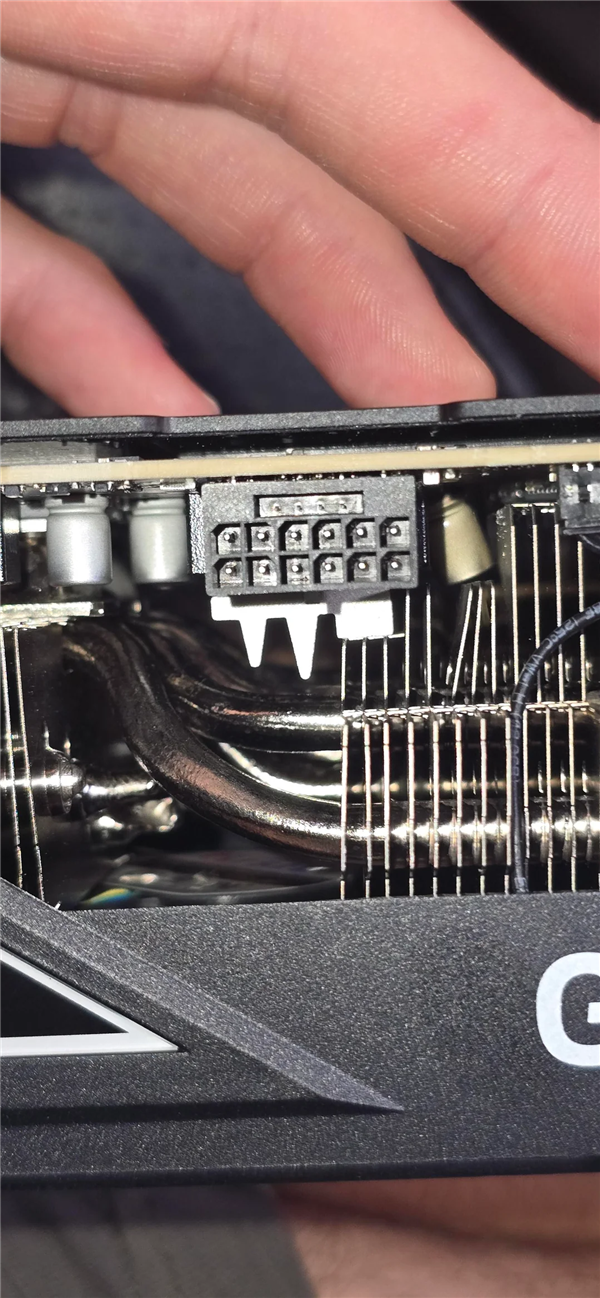

据该用户描述,事发时时间为凌晨2点,系统运行稳定,显卡核心温度显示仅为68℃,远未达到过热阈值。然而就在毫无征兆的情况下,机箱内突然传来一声巨响,宛如爆竹炸裂,紧接着屏幕黑屏,机箱缝隙中冒出火花与刺鼻的焦糊味。断电检查后发现,爆炸点位于显卡16针12VHPWR电源接口附近的电容元件,其外壳完全碎裂,周围PCB板有明显烧蚀痕迹,强大的冲击力甚至导致原本平整的金属散热片发生永久性形变。
这一事件迅速在科技圈引发热议。值得注意的是,这已是RTX 5090自2024年发布以来公开曝光的第三起重大硬件故障。此前,已有用户报告16Pin接口熔毁、显存供电模块(VRM)烧毁等问题。尽管英伟达官方尚未对此事件作出正式回应,但接连不断的品控问题已让这款售价逾万元的旗舰显卡陷入前所未有的信任危机。
从技术层面分析,此次事故排除了外部电源因素。用户确认其使用的是Super Flower Leadex III 1300W金牌电源,并通过英伟达原装12VHPWR线缆供电,电源规格完全满足显卡需求,因此可基本排除供电不稳或线材劣质导致事故的可能性。
那么,问题究竟出在哪里?业内专家指出,尽管英伟达负责GPU核心与显存模块的设计,但显卡上的电容、电感、MOSFET等外围元件多由合作厂商(如华硕、微星、技嘉等)自主选型与组装。因此,此次电容爆炸可能源于以下三种原因:
其一,电容质量缺陷:为控制成本,部分厂商可能选用耐压不足或寿命较短的电解电容,在高负载瞬态电流冲击下极易发生击穿爆炸。
其二,焊接工艺问题:虚焊或冷焊会导致接触电阻增大,局部温升剧烈,最终引发热失控,导致元件爆裂。
其三,设计布局隐患:若电容紧贴高热区域(如供电模块或散热鳍片),长期热应力作用下可能加速老化,降低可靠性。
值得庆幸的是,本次事故中16针接口本身未受损,说明英伟达主导的12VHPWR供电标准并非直接元凶。然而,作为行业标准的制定者与生态主导者,英伟达难辞其咎。其对AIB(Add-in-Board)合作伙伴的元器件选型、生产工艺及质量检测缺乏统一强制规范,导致“同芯不同命”的品控乱象频发。
此次事件不仅是技术层面的警示,更是对高端硬件生态的深刻拷问。当消费者为追求极致性能支付高昂溢价时,他们理应获得与之匹配的稳定性与安全保障。若旗舰产品频发“炸机”事故,不仅损害用户利益,更将动摇整个品牌的技术公信力。
未来,英伟达亟需加强对合作厂商的供应链管理与品控监督,建立更严格的元器件认证体系。同时,用户在选购高端显卡时也应关注厂商的用料口碑与售后保障。毕竟,在通往算力巅峰的路上,安全与稳定,永远不应被牺牲。
