高集成度嵌入式+丰富外设接口，GE8300触控面板核心板方案的创新应用

在智能平板、工业人机界面（HMI）、互动终端及物联网设备迅猛发展的今天，高性能、低功耗、高集成度的嵌入式核心板已成为产品快速开发与量产的关键。IDO-SOM1309核心板凭借其紧凑的设计、丰富的接口与稳定的性能，为多领域嵌入式应用提供了强有力的硬件支撑。

一、产品概述与核心优势

GE8300触控面板核心板是一款四核Cortex-A53架构的高性能核心板，主频高达1.6GHz，搭载Android/Linux系统，适用于智能平板、工业HMI、广告一体机、教学实验平台及多种显示控制场景。

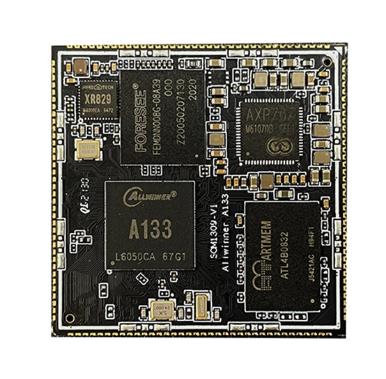

该核心板在仅40×40mm的尺寸中集成了CPU、LPDDR4内存、eMMC存储、WiFi/蓝牙模块及电源管理单元，通过144pin邮票孔接口扩展外部功能，具有良好的电磁兼容性和稳定性，已通过CE、FCC、ROHS等认证。

二、关键硬件参数与性能特点

GE8300触控面板核心板在架构设计上突出了高集成与多接口并重的特点：

• •处理器与图形性能：四核64位处理器，搭配GE8300 GPU，支持OpenGL ES 3.2、Vulkan 1.1，具备4K@30fps H.265解码能力；

• •内存与存储：支持1GB/2GB LPDDR4，8GB~32GB eMMC 5.1存储，满足系统运行与数据缓存需求；

•


• •多媒体能力：支持MIPI CSI双摄像头输入，最高8M像素；支持MIPI DSI、LVDS、RGB等多种显示输出接口；

•


• •通信与连接：集成千兆以太网控制器，支持2.4G WiFi与蓝牙4.2，具备UART、SPI、I²C、PWM等丰富外设；

•


• •电源管理：支持锂电池充放电管理与多种电源输出，待机功耗低至15mW，适用于移动及低功耗设备。

•


• 三、机械结构与电气特性

GE8300触控面板核心板采用8层PCB设计，板厚1.2mm，工作温度范围-20℃~65℃，具有良好的环境适应性。

其电气特性涵盖3.3V/1.8V/2.8V/1.2V等多电压域，支持动态调节，可根据实际外设需求进行配置，显著提升系统能效比。

四、应用场景

GE8300触控面板核心板凭借其综合性能与接口丰富性，适用于如下典型场景：

• •智能终端设备：如自助查询机、智能零售终端、快递柜交互系统；

•


• •工业控制与HMI：支持多类显示接口与实时通信，适用于工控面板、仪器仪表；

•


• •教育与实验设备：提供标准系统支持与扩展能力，适合嵌入式教学及创新实验开发；

•


• •物联网网关设备：借助WiFi、蓝牙与以太网支持，实现设备互联与数据上传；

•


• •多媒体播放与广告机：具备强解码能力与多屏输出特性，支持高清视频播放与动态内容展示。

•


• 五、总结

GE8300触控面板核心板以紧凑封装、高性能、低功耗的显著特点，成为现代智能设备开发的理想选择。
