国产单芯片APF解决方案，引领电能质量治理新纪元！

在工业自动化与智能电网快速发展的今天，电能质量问题日益成为影响电力系统稳定运行的关键因素。有源电力滤波器（APF）作为改善电能质量的核心设备，其性能优劣直接关系到整个电力系统的运行效率。我爱方案网推出的基于TMF6200芯片的国产单芯片APF解决方案，凭借其创新性的单芯片设计、卓越的性能指标和完整的国产化供应链，正在重塑电能质量治理领域的技术格局。

一、 技术突破：单芯片集成带来的革命性优势

与传统APF方案相比，TMF6200方案最显著的技术突破在于实现了"单芯片替代多芯片" 的架构创新。市场主流APF方案通常需要4颗主控芯片协同工作，而TMF6200仅需1颗芯片即可完成所有控制功能，这一突破带来了多重技术优势：

1. 硬件结构优化

单芯片设计使得主控板尺寸显著减小，布线更加简洁，有效降低了线路寄生参数对系统性能的影响。同时，元器件数量的减少直接带来了成本下降和可靠性提升，平均无故障工作时间（MTBF）大幅延长。

2. 系统响应速度突破

采用先进的I字形三电平拓扑结构，并内置智能启停时序控制，无需外接CPLD/FPGA进行时序管理。这种高度集成的设计使得系统全响应时间小于10ms，能够实时跟踪负载变化，实现微秒级的快速补偿控制。

3. 控制精度显著提升

芯片内置的FFT处理算法和瞬时无功算法协同工作，可实现2-25次谐波的精确补偿，滤波能力超过95%。独特的不平衡校正机制使系统在相同补偿容量下，校正精度超越市场同类产品。

二、 性能优势：四项关键指标全面领先

1. 低损耗运行

得益于优化的芯片架构和先进的制程工艺，TMF6200方案在相同补偿容量下，运行损耗显著低于市场主流产品。整机效率超过97%，为用户带来可观的节能效益。

2. 低噪声特性

通过创新的电路设计和精密的电磁兼容设计，该方案在相同工作条件下，运行噪声较市场同类产品降低约14dB，特别适用于对噪声敏感的商业建筑、医院等场所。

3. 高精度校正能力

芯片强大的处理能力支持复杂算法的实时运行，使系统具备卓越的不平衡校正能力。在三相负载不平衡场合，能够快速实现平衡补偿，确保电网质量。

4. 强大的谐波补偿能力

支持2-25次谐波的任意可选补偿，补偿精度和范围均优于传统方案。自适应调节算法确保系统在不同负载条件下均能保持最佳补偿效果。

三、 技术参数详解

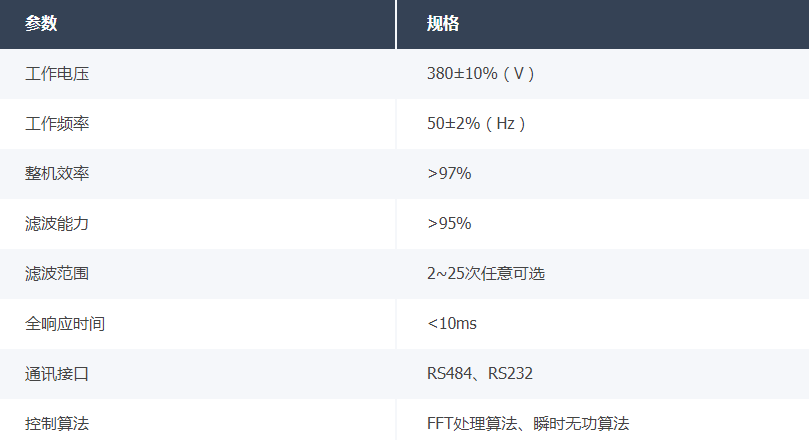

该方案支持工作电压380V±10%，频率50Hz±2% 的宽范围输入，适应国内复杂的电网环境。双通信接口（RS484/RS232）设计便于系统集成和远程监控。快速保护机制确保设备在电网异常时能够自动采取保护措施，防止事故扩大。

四、 应用场景拓展

1. 轨道交通

在地铁、轻轨等牵引供电系统中，TMF6200方案能有效治理机车运行产生的谐波污染，确保信号系统、通信系统等重要负荷的供电质量。

2. 商业建筑

在大型购物中心、写字楼等场所，可消除变频空调、电梯等设备产生的谐波，提高功率因数，延长设备使用寿命。

3. 大型工厂

针对轧钢机、焊接设备、变频器等冲击性负载，提供快速有效的谐波治理和无功补偿，避免因电能质量问题造成的生产损失。

4. 新能源领域

在光伏发电、风力发电等新能源场合，帮助改善并网电能质量，满足电网公司的接入要求。

随着"双碳"战略的深入推进，电能质量治理需求将持续增长。TMF6200方案所代表的高度集成化、智能化技术路线，将推动APF设备向更小体积、更高效率、更强功能方向发展。未来，结合人工智能技术，APF设备将实现预测性维护和智能优化运行，为构建清洁、高效、安全的现代能源体系提供有力支撑。

申请免费样片以及获取产品技术规格书可+V :Kilig-5s
