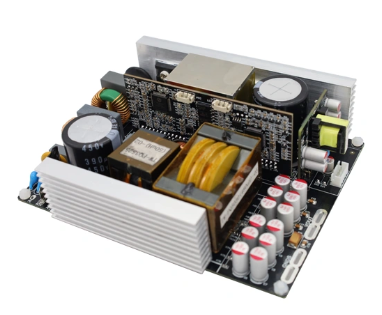

引领高效能电源革命！1KW GaN图腾柱PFC+LLC数字控制电源方案

发布时间：2025-09-26 阅读量：1238 来源: 发布人: suii

在当今追求高效节能与绿色环保的科技浪潮中，电源作为电子设备的“心脏”，其性能至关重要。我爱方案网推出TAE32F5300芯片研发的1KW GaN图腾柱PFC+LLC数字控制电源方案，凭借其96%的峰值效率、卓越的稳定性与强大的数字控制能力，正成为数据中心、新能源、工业自动化等高端领域的理想选择，引领着一场电源技术的革新。


一、核心技术优势：构建性能壁垒

TAE32F5300芯片研发的1KW GaN图腾柱PFC+LLC数字控制电源方案的成功源于其在拓扑结构、半导体材料与数字控制三大层面的协同创新。

1.先进拓扑与材料：效率的基石

方案采用创新的图腾柱无桥PFC（功率因数校正）搭配LLC谐振变换的拓扑结构。与传统方案相比，图腾柱拓扑显著减少了导通路径上的器件数量，从而大幅降低导通损耗。同时，功率管采用了下一代半导体材料——氮化镓（GaN）。GaN器件具有开关频率高、导通电阻低、开关损耗极小的先天优势，使得PFC级开关频率可达80kHz，LLC级频率范围覆盖50-200kHz，为实现高频高效奠定了坚实基础。

2.数字控制内核：智能与精密的核心

方案的核心控制由两颗TAE32F5300数字电源控制芯片完成。数字化控制相较于传统模拟方案，带来了颠覆性的优势：

•更快速：芯片内置的IIR模块实现了高达50K的软件锁相环，确保了极高的环路计算频率和响应速度。

•更稳定：数字化的自动环路补偿功能，极大加快了系统的瞬态响应能力，面对负载剧烈波动时，输出电压依然能保持高度稳定。

•更安全：芯片内置快速比较器，可实现逐周期电流限制（CBC）等高级保护功能，并能通过软件灵活编辑各种保护参数，为电源系统提供了全面可靠的安全保障。

二、卓越性能参数：诠释顶级标准

通过上述技术的融合，该方案呈现出一系列令人瞩目的性能参数：

•超高效率：整机峰值效率超过96%，显著降低了能源损耗和运行成本，符合全球严格的能效标准。

•优异电能质量：输入功率因数（PF）大于0.99，总谐波失真（THD）低于5%，极大减少了对电网的污染。

•宽范围适应：支持AC 110V~265V全球通用输入电压，输出为稳定的12V/83.3A，提供纯净、大功率的直流能源。

•高功率密度：高频特性允许使用更小的磁性元件和散热器，使电源设计更加紧凑，提升了功率密度。

三、广泛的应用场景：赋能千行百业

此TAE32F5300芯片研发的1KW电源方案的高效、高可靠特性，使其在多领域拥有广阔的应用前景：

•数据中心与通信电源：作为服务器电源和5G基站能源系统的核心，其高效率直接 translates to 更低的运营电费和更小的散热需求，对于24小时不间断运行的关键设施至关重要。

•新能源与储能：是光伏储能逆变器的辅助电源和电动汽车充电模块的理想选择，其高效能有助于提升整个能源系统的转化效率。

•工业自动化：为工业机器人和精密半导体设备提供稳定、洁净的电力，确保高精度制造过程的可靠运行。

•高端消费电子与医疗：应用于激光投影仪、高端电竞PC以及医疗设备（如MRI辅助电源），满足这些设备对电源噪声、效率和体积的严苛要求。

结语

总而言之，TAE32F5300芯片研发的1KW GaN图腾柱数字控制电源方案，不仅是高性能元器件的有序堆叠，更是一场深刻的系统级创新。它成功地将GaN材料的潜力、图腾柱拓扑的效率优势与数字控制的灵活性、智能化融为一体，为下一代高能效、高功率密度电源产品树立了新的标杆，是驱动未来科技发展的强劲“芯”脏。
