异构双核，智控未来：STM32MP157系列以A7+M4架构破解高性能与实时性融合难题

在全球工业4.0与物联网（IoT）智能化浪潮的推动下，现代嵌入式应用对处理器的需求正变得日益复杂和苛刻：既需要强大的算力运行高级操作系统以支撑丰富的人机交互和网络连接，又必须具备卓越的实时性能来可靠地控制外围设备和处理关键任务。我爱方案网推荐STM32MP157系列微处理器，以其独特的双核Arm® Cortex®-A7与Cortex®-M4异构架构，为市场提供了一个高性能与实时控制能力完美融合的解决方案。

扫码可申请样片及获取方案技术规格书

一、技术架构与核心优势

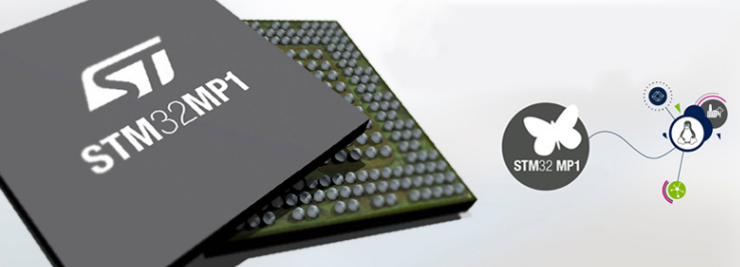

意法半导体推出的STM32MP157系列微处理器，基于双核Arm® Cortex®-A7（运行频率最高800MHz）和Cortex®-M4内核（最高209MHz）的异构架构，实现了高性能与实时控制的完美结合。该系列采用28nm FD-SOI工艺，在提升运算效率的同时显著降低功耗，支持动态电压频率调整（DVFS）和多种低功耗模式（包括Standby、VBAT模式等），满足工业级能效需求。

其丰富的外设接口包括：

•通信接口：10个UART、6个I2C、6个SPI（其中3个支持I2S）、2个FDCAN、千兆以太网MAC

•图形处理：LCD-TFT控制器支持WXGA分辨率，集成MIPI-DSI接口

•数据安全：硬件加密引擎（AES、HASH）、真随机数发生器（TRNG）及安全启动功能

•存储扩展：双模式SDMMC、Quad-SPI闪存接口及DDR3/LPDDR2/LPDDR3控制器

二、应用场景与技术优势

1. 工业自动化与物联网

STM32MP157凭借Cortex-M4内核的实时处理能力，可直接控制电机、传感器和电源模块，而Cortex-A7内核则负责运行Linux/Android系统，实现人机交互（HMI）和网络通信。双核架构避免了外接MCU的复杂度，降低了BOM成本和功耗。其-40°C至125°C的工业级温度范围和完善的安全特性（如硬件加密和Secure Boot），使其适用于苛刻的工业环境。

2. 智能家居与医疗设备

集成图形加速功能（支持3D GPU和OpenGL ES 2.0）和音频接口（SAI、SPDIF），可驱动高分辨率触摸屏并处理多声道音频。芯片内置的ADC（16位分辨率）和温度传感器，配合低功耗模式，适合医疗监测设备等电池供电场景。

3. 边缘计算与AI应用

通过Cortex-A7内核的NEON SIMD引擎加速机器学习推理，支持TensorFlow Lite等轻量级框架。千兆以太网和USB 2.0 OTG接口保障数据高速传输，可连接摄像头模块（DCMI接口）实现视觉识别功能。

三、生态支持与开发便利性

•软件开发：支持OpenSTLinux发行版（包含Linux内核、U-Boot和Yocto项目），以及STM32CubeMX配置工具和M4核的STM32CubeIDE开发环境

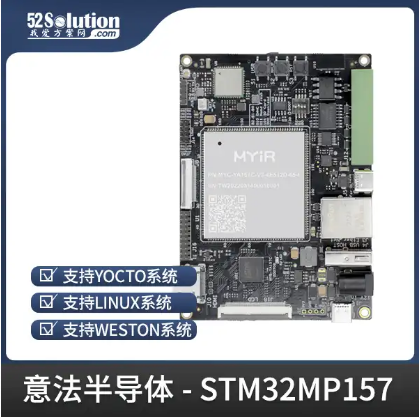

•硬件工具：评估板（STM32MP157x-EV1）和参考设计加速原型开发

•安全服务：集成TrustZone技术，支持硬件隔离和安全固件更新（SFU）

四、总结

STM32MP157系列通过异构计算架构、丰富外设和强化安全特性，为工业4.0、智能家居和边缘计算提供了高集成度解决方案。其平衡的性能与功耗，结合成熟的开发生态，显著降低了复杂应用的实现门槛。对于需要实时控制与高级操作系统协同的场景，该系列微处理器是目前市场上的优选之一。更多详情请查阅：https://www.52solution.com/supermarket/151?class=554
