国产高性能EtherCAT主站方案：32轴微秒级同步，融合边缘AI实现运动+视觉一体化

在工业自动化向高精度、高同步、多轴协同发展的当下，EtherCAT 总线凭借高速实时、拓扑灵活的优势成为运动控制领域的主流选择，而双路 EtherCAT 主站控制器更是能满足复杂产线的多场景分区控制需求。

在此背景下，快包分析师推荐基于瑞芯微、先楫高性能芯片开发的EtherCAT主站解决方案，通过成熟的 EtherCAT 协议栈设计、合理的硬件资源分配、高效的系统优化，实现了双路主站的高频稳定运行、微秒级实时抖动与高容量从站挂载，其实测性能达到工业级高标准，能满足数控机床、工业机器人、自动化产线等高性能控制场景需求。

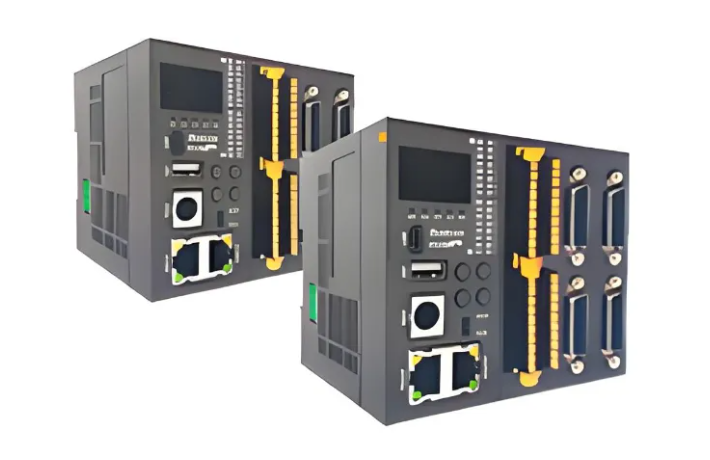

电力总线PLC EtherCAT主站解决方案

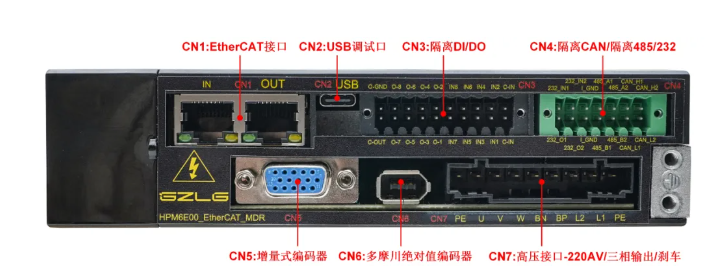

方案基于先楫半导体 HPM6800 与开源 CherryECAT 主站协议栈开发，，实现20ns硬件级超高同步性能的PLC控制器。该方案在保持极低资源占用的同时，实现了优异的实时性与丰富的协议支持，并支持1000个伺服轴，200个EtherCat 轴， 10000个输入输出点， 5000个电力总线模块，5000个1us小数定时器连接，可强抗干扰300米百兆电力总线同时解决电源和通讯。

方案优势：

资源优化：RAM占用约 4 KB，Flash占用约 40 KB（含24KB主站代码 + 16KB Shell命令及日志），适合资源紧张的嵌入式场景，降低硬件成本。

轻量高效：在极小的内存与存储空间内实现全功能EtherCAT主站。

实时性强：凭借零拷贝、队列传输等优化，实现微秒级循环周期与低抖动。

稳定可靠：支持热插拔、状态监控与丰富的诊断功能，符合工业应用需求。

易于集成：基于开源CherryECAT栈，配套命令行交互工具（参考IgH），便于开发调试与二次集成。

典型应用场景：

• 工业机器人运动控制器

• 数控系统（CNC）

• 包装机械

• 电力总线

• 其他对实时性、同步性要求高的多轴协同控制领域

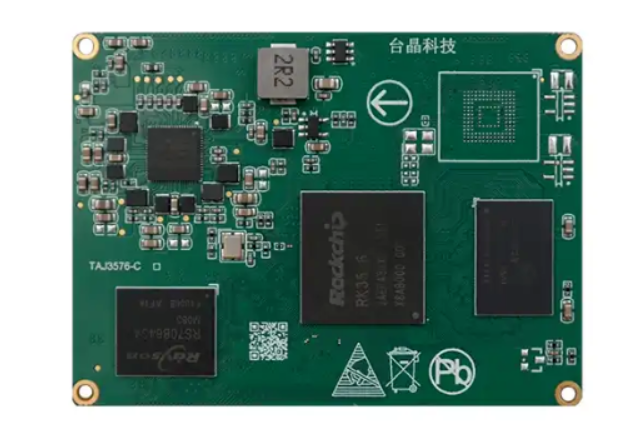

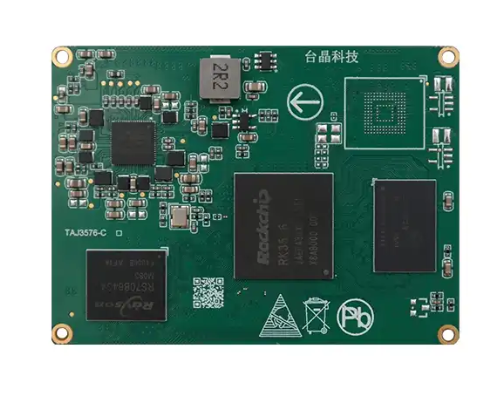

瑞芯微RK3576 EtherCAT主站控制器方案

方案基于 RK3576开发，内置 6 TOPS NPU和双千兆以太网，这套 EtherCAT 主站方案不仅能满足 32 轴甚至更多轴的微秒级同步控制，还可无缝融入边缘 AI 推理。隔离核驱动 125 μs 高精度运动控制，其余核运行视觉抓拍与缺陷检测，实现"运动+视觉"实时一体化架构，彻底简化产线控制器设计，非常适用柔性制造、协作机器人等领域。

在实际测试环境中，该方案能够稳定运行 1 ms 和 125 μs 控制周期，并在长时间测试中保持主站状态稳定。其中，ec_stmmac.ko 专用驱动在执行耗时和高频周期场景下优势更明显，适合对 8000 Hz 等高控制周期有要求的应用；ec_generic.ko 通用驱动兼容性更好，适合快速验证和通用网卡场景。实际项目中应结合周期频率、极端抖动容忍度和开发维护成本进行选型。

方案开发环境：

开发环境与硬件

• 核心板：MYD-LR3576（RK3576，4×Cortex-A72 + 4×Cortex-A53，双千兆网口）

• 操作系统：buildroot，内核 6.1.118 打上 Preempt-RT 补丁

• EtherCAT 主站：IgH EtherCAT Master 1.6.0

• 伺服与电机：4 台支持 EtherCAT 的 SV630N 伺服驱动器，搭配汇川 MS1H4 电机

• 测试工具：主站内部高精度时间戳

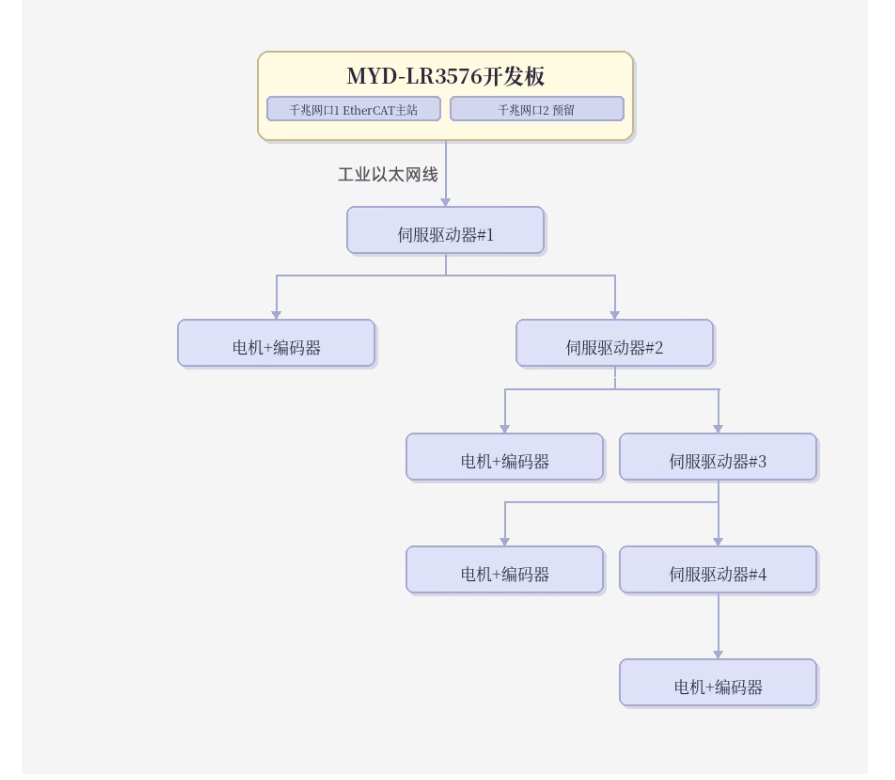

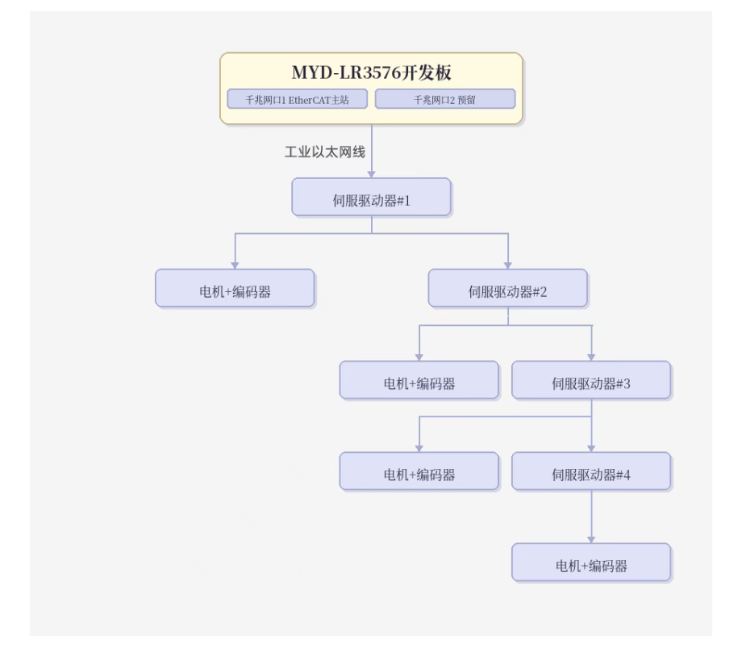

图 ：硬件连接逻辑 – 双千兆网口之一作为 EtherCAT 主站，下挂多台伺服
