单芯片驱动双路电机+无感FOC算法，面向伺服、无人机及电动工具场景的BLDC电机驱动方案合集

快包分析师今天推荐基于国产高性能MCU开发的BLDC电机控制方案，它能够帮助伺服、变频控制和电动自行车等领域应用的终端设备制造商选用即插即用方案PCBA。

扫码可申请免费样片以及获取产品技术规格书

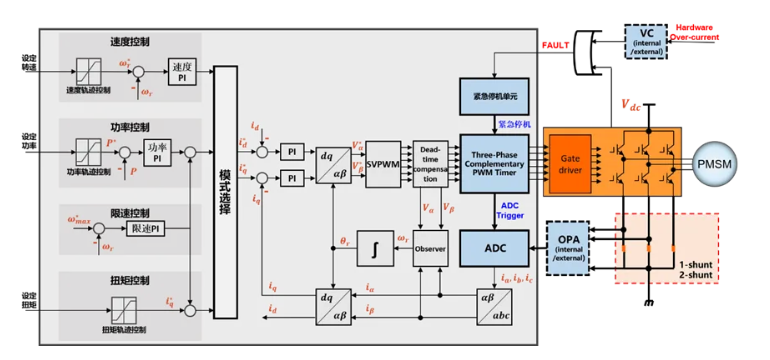

小华高速电机方案

方案可选用HC32M140、HC32M120、HC32F460作为主控，采用无感FOC控制系统，支持单电阻、双电阻采样，可工作在恒转速、恒功率、恒扭矩等模式下。系统最高转速可达12万转（当使用HC32F460时更可高达15万转），适用于高速吹风机、高速吸尘器等产品。

方案特点

快速启动：启动稳定可靠，可在500ms内加速至额定转速

快速停机：采用主动刹车，无过压、过流风险，支持掉电刹车

高速控制：最高电转速可达2000+Hz

工作电压范围大：适用220VAC、110VAC、24VDC供电

丰富的保护功能：过欠压、过流、过功率、堵转、缺相等系统保护

应用场景：

吹风机、扫地机、吸尘器、冰箱、空调、洗衣机等大小家电领域。

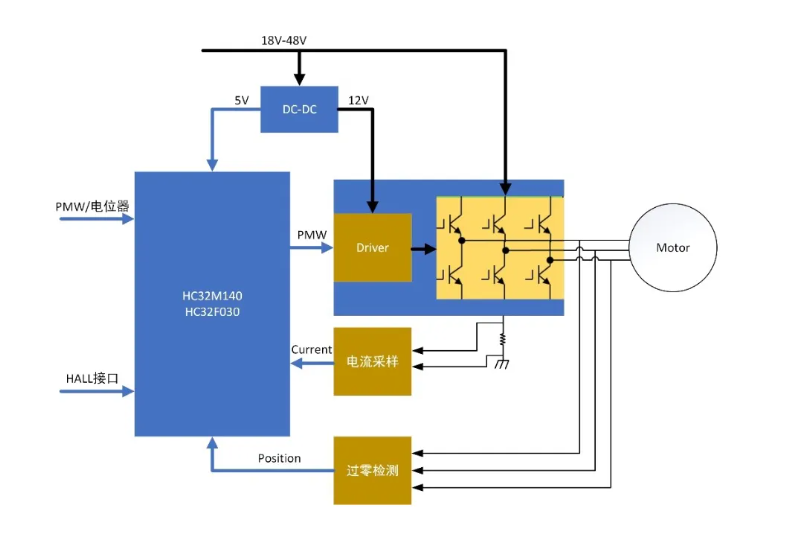

小华电动工具方案

方案以HC32M140为主控芯片，基于无传感器六步换相控制算法，实现BLDC电机大扭矩启动和高速运行，保护功能齐全，适用于电钻、角磨机、冲击钻、电动扳手、电锤等低压中小功率电动工具应用场景。

方案特点

48MHz主频、8KB RAM/128KB Flash内存资源、2个独立OPA、高速ADC、电机专用TIMER

基础功能：反电动势过零检测算法（支持ADC和比较器）、电流/电压采样

复杂工况：静止堵转启动、低速大扭矩运行、顺逆风启动、刹车功能

系统保护：过流保护、过压/欠压保护、长时间堵转保护

支持多种转速设定信号（PWM、ADC等）

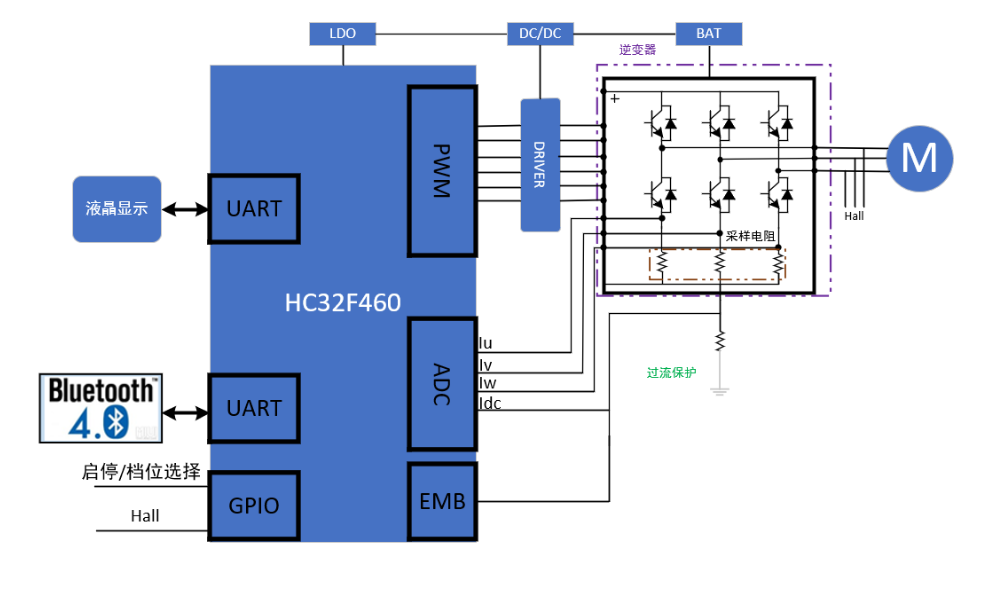

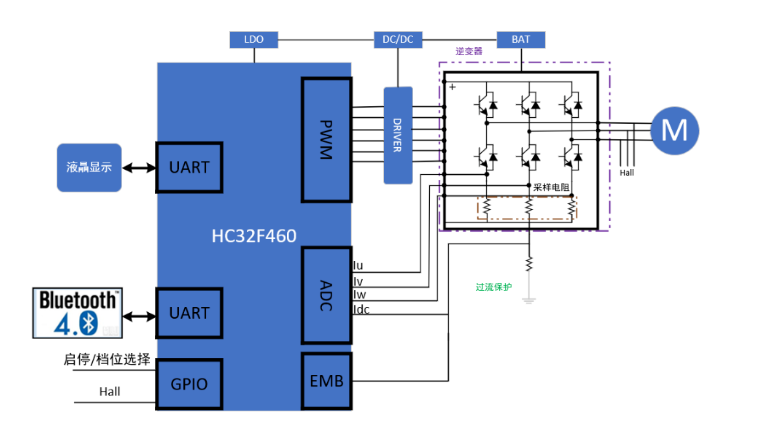

小华HC32F460园林工具电机控制方案

方案适用于割草机、松土机、除雪机、碎枝机、电锯等大力矩启动矢量变频控制应用场景。采用有感FOC控制算法，额定工作电压为48V，转速范围500~3600r/min，支持多种启动模式、转速控制、功率控制及转矩控制运行模式，具有运行噪音低、电流谐波小、启动转矩大等优点。系统具备线性降电流停机及刹车制动停机方式，拥有完善的电压保护、电流保护、堵转保护、一键启动、一键换相及档位切换等功能。

方案优势：

•  基于HC32F460开发，支持转速模式、转矩模式、功率模式等

•  支持静止、顺逆风启动模式，启动迅速可靠

•  支持零速大转矩启动及功率控制

•  具备线性降电流停机、刹车制动停机方式

•  一键启动、正反转一键切换及档位控制

•  200MHz 32bit ARM Cortex-M4控制芯片，内核集成FPU及DSP，满足电机控制算力需求

•  高性能电机专用PWM TIMER，支持死区保护、EMB等硬件保护功能

•  两个独立12bit 2.5Msps ADC，灵活支持多种采样模式

•  内置VC、CAN、QSPI等
