【方案原理图&源代码开源】ST主控 11KW输出 GaN PFC+CLLC 数字电源方案

今天给大家介绍三款高性能数字电源方案，分别是基于意法半导体（ST）stellar E1系列MCU设计的11KW AC/DC高压电源和3KW DC/DC高压转低压系统方案，源代码原理图开源可交付的泰为1kW/3kW交错CRM图腾柱PFC+LLC数字电源。

方案均基于第三代半导体氮化镓（GaN）设计，体积可缩小30%-50%，功率密度较传统方案提升2-3倍，是高端超薄设备器、一体电源等紧凑型设备的理想选择，方案的详细资料和源代码原理图等开源可交付。

扫码可申请样片、原理图&源代码及方案技术规格书

ST 11KW AC/DC高压电源和3KW DC/DC高压转低压系统方案

方案简介：

方案基于意法半导体Stellar E1系列MCU开发，主频300MHz，具有双精度FPU、L1缓存和DSP指令，适用于电源转换以及牵引逆变器电机控制等应用。其中，11KW的800V高压输出可提供高脉冲电压的稳定高压电源，同时3KW DC/DC高压转低压系统具备200A的大电流，可满足半导体设备上12V到16V低压输出大电流需求。

核心技术优势：

11KW高压输出电源架构为三相图腾柱PFC+CLLC；

输入电流Ithd<5%，PF > 98%；

3KW高压转低压电源架构为相移全桥；

系统全系列使用ST第三代1200V碳化硅MOSFET；

方案规格：

11KW AC/DC高压输出：

输入电压：304Vac-456Vac；

输出电压：500Vdc-900Vdc；

输出电流：15A Idc最大值；

输出功率：11KW最大值；

峰值效率：96.5%。

3KW AC/AC高压/低压：

输入电压：800Vdc；

输出电压：12Vdc-16Vdc/200A Idc最大值；

输出功率：3KW最大值；

峰值效率：95.2%。

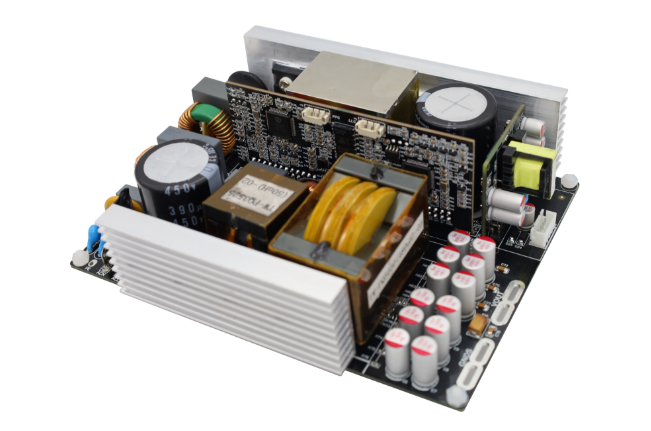

3kW交错CRM图腾柱PFC+LLC数字电源

方案基于TAE32G5800 国产化芯片的全数字化控制，集成高速 ADC、高精度 PWM、硬件加速单元（ERPU）等模块，精准调控电压、电流，支持多种保护机制，确保电源稳定运行。通信接口加持，可远程监控与调节输出参数，满足多样化应用场景需求，方案原理图&代码可交付。

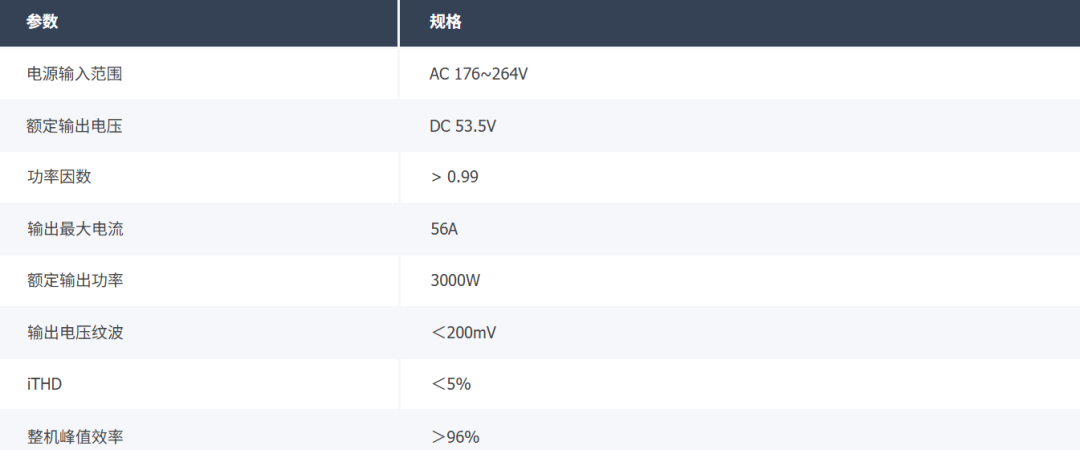

方案规格：

方案效率测试：

本方案采用交错并联 CRM 图腾柱无桥 PFC 与半桥 LLC 软开关拓扑，配合高性能氮 化镓（GaN）开关管，实现全软开关，效率与可靠性双提升实现整机峰值效率超过 96%， 功率因数高达 0.99，总谐波失真（iTHD）低于 5%。高效率设计显著降低能耗，减少散热压力，助力实现绿色节能目标。

1KW图腾柱式GaN数字控制电源

方案由两颗TAE32F5300作为整个数字电源系统的主控芯片，该芯片通过数字化的环路控制实现了相较于模拟方案更好的PF、更低的THD。功率管使用了GaNext的GaN，整机效率高达96%。此方案具有性能优越、效率高等特点，且原理图&代码可交付。

方案参数表：
