【原理图源代码可交付】双路MPPT，峰值效率高达99.8%的微型逆变器方案选型指南

微型逆变器作为连接太阳能与电网的关键设备，不仅是能源转换的核心枢纽，更是推动绿色能源普及的重要技术载体。

反激功率单元作为微型逆变器的核心功率单元，由两组完全相同的反激电路组成，为提升系统传输功率，每组反激电路又进行了两相交错并联，实现光伏的最大功率追踪(MPPT)功能，并调节反激变压器的原边电流的变化趋势、追踪电网电压正弦变化，实现单位功率因数输出功能。

快包分析师推荐极海半导体和小华半导体高性能MCU开发的微型逆变器方案，方案峰值效率高达98%，源代码&原理图开源可交付，可降低解决方案成本并缩小设计尺寸。

扫码可申请免费样片以及获取产品技术规格书

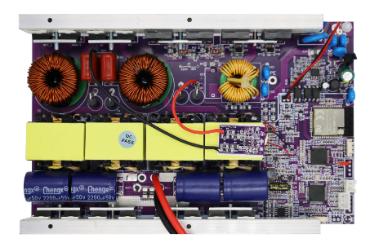

基于TAE32F5300的800W微型逆变器方案

方案介绍：

使用TAE32F5300芯片作为主控芯片实现800W微型逆变器的控制。方案采用反激电源的DCM模式控制及交错并联反激架构，结合软件锁相技术对交流电压相位进行精确跟踪。选用推挽+全桥逆变拓扑，具有导通损耗低、整体效率高的特点。

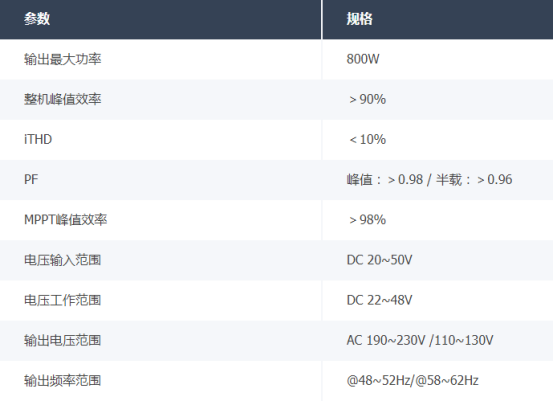

方案参数：

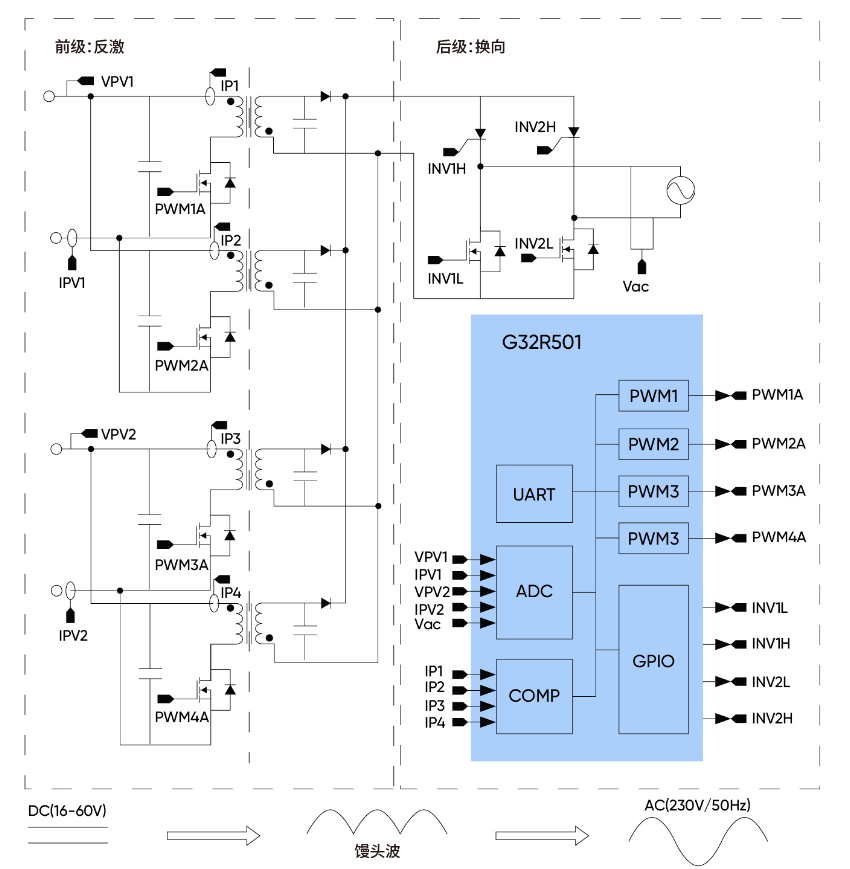

G32R501 800W双路MPPT微型逆变器参考方案

方案介绍：

该方案通过G32R501实时控制MCU实现光伏微逆变器的数字控制，并可同时接入两路光伏输入，具有独立MPPT功能，额定功率800W，可使用锁相环追踪电网角度，支持并网运行模式。

方案特点：

· 基于G325R01实时控制MCU单芯片方案，对反激和换向功率单元进行全面数字控制；

·  最大光伏输入电压60V，MPPT电压范围16V~60V，启动电压22V，2路MPPT，最大输入电流14A；

·  支持电网电压范围AC 180V~275V，频率45Hz~55Hz;

·  额定输出功率800W，额定输出电流3.5A；

·  满载功率因数＞0.99，峰值效率94.0%；

·  标称MPPT效率99.80%；

·  工作温度-40℃~60℃，自然散热。

扫码可申请免费样片以及获取产品技术规格书

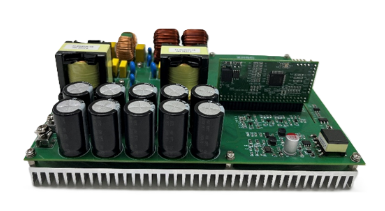

基于HC32F334的两相交错反激式微逆设计方案

方案介绍：

方案基于小华HC32F334数字电源芯片成功开发的交错反激式微型逆变器，充分验证了该芯片在模拟数字混合控制及复杂PWM波形生成方面的优异能力。方案具备高效的整体架构、出色的性能指标以及完善的故障保护机制，体现了HC32F334芯片在数字电源应用中的高集成度与可靠性。

方案参数：

• PV电压范围： 25~60V

• 电网电压：200~240V @50Hz

• 最大输出功率：500W

• 开关频率：60kHz~200kHz

• 峰值效率：94.7%

• 入网电流THD：3.2% @Vpv=45V 500W

• PF：>0.99

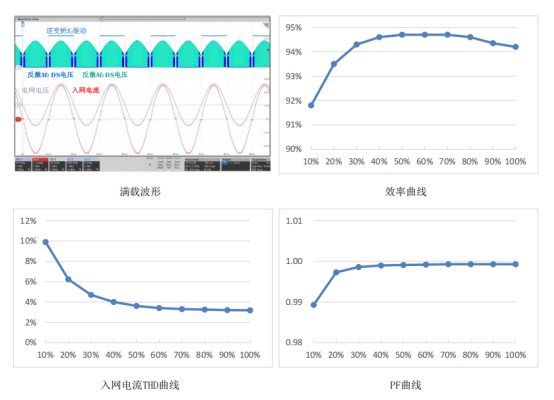

基于HC32F334的微逆参考设计测试结果

方案优势：

• 交错反激采用谷底开通断续模式，提高系统效率

• 交错反激输出馒头波，减小反激输出母线电容

• 全桥逆变采用工频开关，提高系统效率

• 经典扰动式MPPT环，快速准确找到MPPT点

• 保护功能齐全：输出过流，输入反激过流保护，反激输出电压过压保护等
