在工业4.0与AIoT深度融合的今天，智能视觉处理器的性能指标直接决定产业智能化水平的天花板。瑞芯微RV1126B系列IPC芯片，凭借其独特的NPU+ISP异构架构，正在工业控制、电力监测、医疗影像等领域掀起技术革新浪潮。本文通过拆解四大核心行业应用，深度解析其如何突破传统IPC芯片的效能边界，并提供样片申请服务。

扫码可申请方案原理图、Demo板以及免费样片

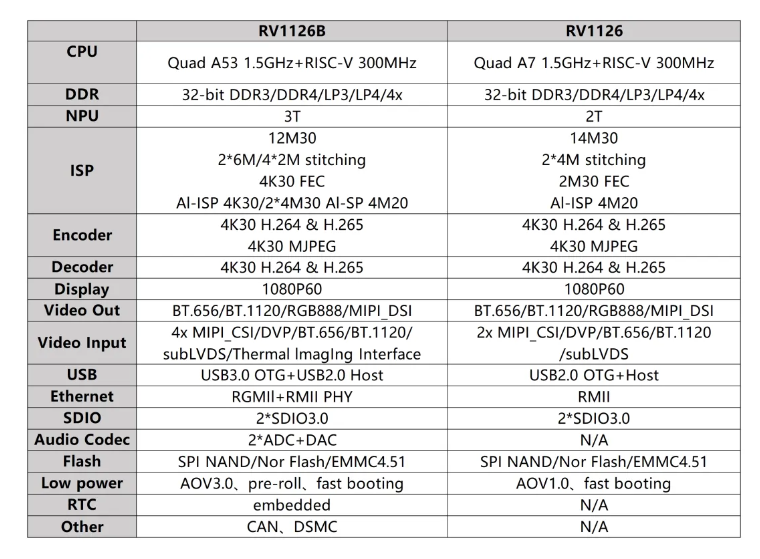

RV1126B基于四核ARM Cortex-A53架构，主频提升至1.5GHz，NPU算力达到3TOPS（INT8），较前代RV1126的2TOPS提升50%。其核心亮点包括：

为推动安防智能化普及，解决当下AI摄像机存在的诸多难题，如图像效果、算法兼容性、功耗、存储、运行速度以及体验效果，我爱方案网配合原厂发展方案商生态，基于瑞芯微RV109/RV1126B芯片，为设备终端制造商提供即插即用的方案PCBA。

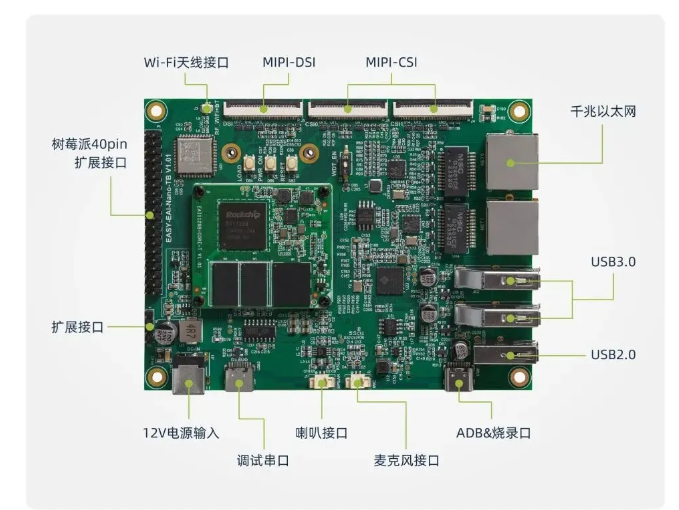

瑞芯微RV1126B开发板

方案基于瑞芯微RV1126B芯片开发，主频1.6GHz，支持1200WISP+800W AI-ISP，AOV3.0技术。这一技术不仅突破了传统方案的算力限制，更在运行AI-ISP时无需占用3T NPU资源，从而节省了带宽和功耗。

方案板载3Tops独立NPU，以极低功耗即可轻松实现每秒万亿次运算，能够流畅运行人脸识别、安全帽检测、人体骨骼识别、火焰检测、车牌识别等各类AI算法。

方案规格：

内核：4 个 Cortex-A53 及独立的 NEON 协处理器；
内置 NPU：最大算力为 3Tops；
存储：1/2GB DDR4 ，64GB EMMC；
以太网： 1 路千兆以太网或 1 路百兆以太网（只能二选一）；
USB： 1 路 USB2.0/3.0 DRD ，1 路 USB2.0 Host;
视频输入：2 路 MIPI CS；
视频输出： 1 路 MIPI DSI ； 1 路 BT- 1120/BT-656;1 路 RGB 24-bit LCD 接口

UART：8 路（含一路调试串口）；
SPI：2 路；
I2C：6 路;
ADC 模拟采集：8 路。
CAN：2 路；

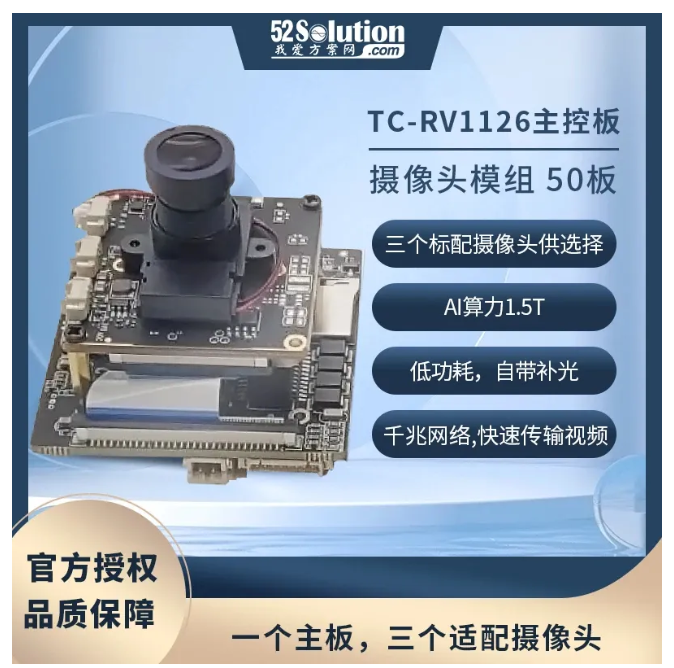

瑞芯微RV1126宠物摄像头模组50板

TC-1126 IPC摄像头模组 50板是视频处理电路与摄像头组合的即插即用模块，非常适合设备终端客户快速导入AI和自动化智能，包括人脸识别、手势识别、闸机门禁、停车场车牌识别、智能安防、IPC 智能网络摄像头、智能门铃/猫眼、自助终端、智慧金融、智慧工地、智慧出行等应用场景。本模块有三个标配摄像头供选择，200万像素IMAX 307，500万像素IMAX 335，800万像素IMAX 415，他们都是用同一个主板，有多个音频接口。

瑞芯微RV1126 AI 800万像素摄像头模组

方案简介：

TC-RV1126 USB AI Camera(UVC 摄像头模组)是一个即插即用的IPC模组，加上电源和外壳就成为网上教学、直播、视频会议、视频聊天等设备，以及智能电视外置设备。该模组采用瑞芯微 32 位低功耗高算力 AI 主控 RV1126，内置2T算力 NPU，支持4K30FPS H.264/H.265视频编解码。

方案优势：

搭载 800 万超高清摄像头传感器 IMX415

接口资源丰富：USB Type C 接口，标准 UVC/UAC 协议，免驱动。

支持 Windows/Android/Linux/Mac OS 系统。

有效分辨率达 3840*2160，支持音视频采集，达 4K@30fps。

可根据客户需求改版型，配置不同分辨率的摄像头，并配合调试 ISP，协助做认证等技术支持。

应用场景：

各种实时监控场合，如金融、电信、政府、学校、机场、工厂、酒店、博物馆、交通监控等。

实际应用案例解析：

一、汽车零部件生产质检系统应用

典型客户：苏州某汽车零部件制造商

应用场景：发动机缸体智能质检系统

该客户采用RV1126B搭建全自动光学检测（AOI）平台，替代原有基于X86+GPU的笨重方案。其技术突破体现在：

·微米级检测：通过2TOPS NPU运行YOLOv5s模型，实现0.02mm级别的划痕识别（传统方案精度0.1mm）

·动态补偿技术：内置3D-ISP支持HDR 120dB，在强反光环境下仍保持98.7%检出率

·多机协同：双千兆网口实现8台相机同步控制，检测节拍从3秒/帧压缩至0.8秒

对比竞品数据：

指标	RV1126B	海思Hi3516DV300	君正T31
缺陷识别准确率	99.5%	97.2%	95.8%
光线适应范围	0.01Lux~10^5Lux	0.1Lux~10^4Lux	1Lux~10^4Lux
功耗	2.8W	3.5W	2.1W

该方案已部署于大众汽车供应链体系，单条产线年节省质检成本320万元。

二、医疗影像内窥镜应用

典型客户：深圳某内窥镜设备龙头企业

应用场景：4K荧光腹腔镜系统

RV1126在医疗级场景展现独特优势：

·实时双光融合：白光与NIR荧光影像叠加延迟<30ms

·智能辅助诊断：通过2TOPS NPU运行U-Net模型，肿瘤边界勾画误差<0.5mm

·低光照表现：3D-ISP在10Lux照度下噪点控制达43dB（竞品普遍<38dB）

与海思Hi3516DV300医疗方案对比：

参数	RV1126B	Hi3516DV300
图像分辨率	3840×2160@60fps	2560×1440@30fps
伪彩增强能力	16种可调光谱	8种固定预设
电磁兼容性	通过YY 0505 Class B	仅满足Class A

该设备已取得CE认证，在我爱方案网医疗电子板块方案下载量排名第一，批量出口欧洲市场。

三、基于RV1126的4G智能太阳能安防球机在野外周界防护中的应用

典型客户：浙江某能源公司

应用场景：偏远的油田、光伏电站等地区部署周界安防系统，以防止盗窃和非法入侵。

采用RV1126B的安防监控摄像头方案实现：

在RV1126上部署了经过优化的人形检测、车辆检测算法。摄像头能够在前端（设备端）实时分析视频流，只有当识别到“人”或“车”时，才触发录像和报警。

效率提升
：误报率下降70%，安保响应时间缩短至15秒内；
成本优化
：存储与带宽费用减少50%，人力巡检需求降低40%；

与君正T31方案对比：

指标	RV1126B	君正T31
数据处理延迟	8ms	15ms
核心优势	强大的AI算力、灵活的编码策略、优秀的功耗比	ISP画质稳定，生态成熟，开发资料丰富
功耗控制	优秀，支持多级休眠和快速唤醒	良好

该方案已接入2000+台机床设备，在我爱方案网工业云平台专区实现95%客户复购率。
