发布时间：2025-12-4 阅读量：884 来源: 我爱方案网 作者: bebop
随着全球新能源汽车产业的新能源汽车产业的迅猛发展，作为关键基础设施的充电桩，其核心控制单元——充电枪方案的设计正面临性能、成本与供应链可靠性的多重考验。
长期以来，该领域的高端市场多由国际大厂的MCU主导，其在处理复杂的通信协议（如CCS/CHAdeMO/GB-T）、高精度功率控制以及多层次安全监控时，虽具备一定成熟度，但也带来了高昂的BOM成本、漫长的供货周期以及在定制化开发上的灵活性不足等问题。
如今，基于国产32位高性能MCU的方案，正在从根本上扭转这一局面。通过内嵌专属的电力电子外设（如高分辨率PWM、高速ADC）和硬件加密模块，国产MCU不仅实现了对交流充电、直流充电全场景的场景的精准控制与安全加密通信，更以显著的性价比优势和本地化技术支持，有效破解了长期困扰产业发展的“卡脖子”与“降本难”两大核心痛点。
在此背景下，我爱方案网推荐基于极海高性能高性价比MCU APM32F402开发的家用交流充电枪应用方案，主频120MHz，支持单枪充电(可扩展到双充14kW），帮助工程师完成国产方案快速导入。
扫码可申请方案原理图、Demo板以及免费样片

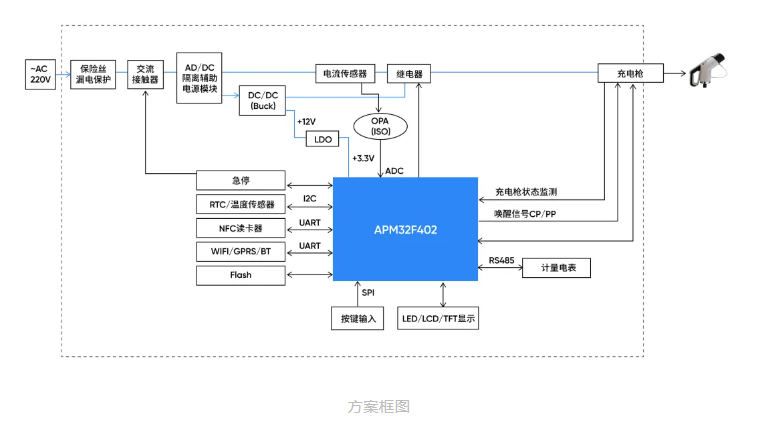

极海APM32F402家用交流充电枪方案
家用交流充电桩作为新能源汽车家庭充电的核心设备，既能满足日常的充电需求，又具备安全适配、经济高效的特点。极海家用交流充电枪应用方案，搭载基于Cortex-M4F内核的APM32F402高性能高性价比MCU，主频120MHz，具备高效运算性能和丰富外设资源，可满充电桩应用在功耗、性能及性价比等方面的综合需求。
方案特点：
• 交流充电功能，支持单枪充电(可扩展到双充14kW），最大6.6kW充电；
• 充电控制指令响应<10ms，效率提升40%；
• 设有故障紧急停充功能；
• 采用IC型温度传感器与互感器结合，实现高效准确电流采样；
• 工业级EMC设计，-40℃~105℃全温域稳定运行。

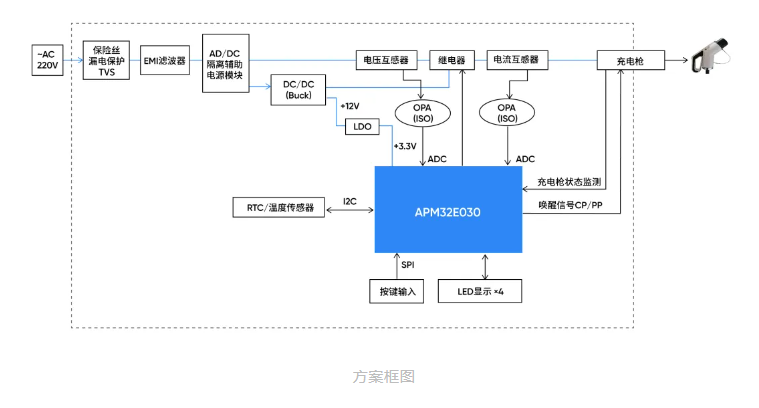

极海APM32E030随车充电枪方案
随车充电枪凭借体积小、易携带、低成本等特点，成为应急充电场景下的理想解决方案。极海高性价比随车充电枪应用方案，采用基于Cortex-M0+内核的APM32E030基础拓展型MCU，助力实现稳定高效的充电过程。
方案特点：
• 支持8A充电输出功率2kW，满电约18小时（60kWh电池）；
• 采用专用AC/DC辅助电源模块，实现稳定供电；
• 内置温度传感器，可实时监控环境温度；
• LED指示功能，支持电源充电状态/充满/故障指示；
• 内置漏电保护模块，确保用户操作安全；
• 超低成本满足高性价比需求。
扫码可申请方案原理图、Demo板以及免费样片
