工业级EtherCAT伺服电机驱动器解决方案上新：成本直降30%，原理图、代码开源！

作为工业设备快速通讯的核心载体，EtherCAT总线伺服驱动器的核心竞争力体现在高性能与低成本优势。主站仅需标准以太网端口，从站通过专用控制芯片（如NXP RT1180）集成EtherCAT协议栈，省去脉冲模块或模拟量转换硬件，显著降低硬件成本。

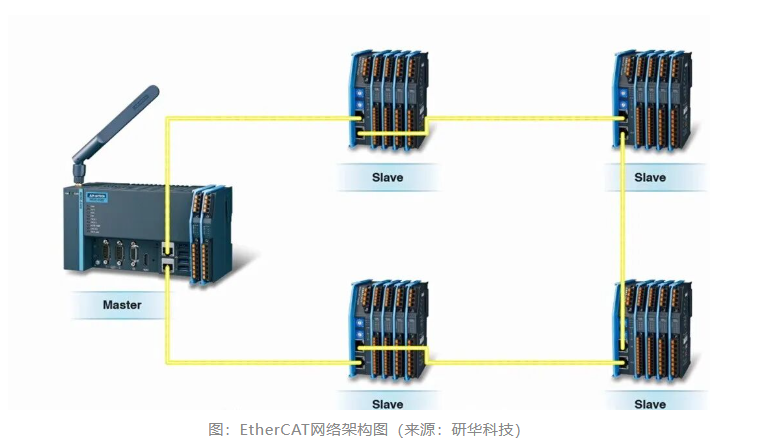

EtherCAT的卓越性能源于其独特的通信机制。传统工业以太网协议多采用“轮询-应答”模式，导致数据传输延迟随节点数量增加而线性上升，而EtherCAT创新性地采用“集总帧处理”技术：主站仅需发送单个以太网帧，所有从站设备通过硬件级FMMU（现场总线内存管理单元）直接从数据流中提取或插入目标数据，无需解析整个帧结构。

这一设计将通信延迟压缩至微秒级，典型循环周期可稳定在100微秒以内，同步抖动小于1微秒，足以支撑多轴伺服系统纳秒级同步控制。以数控机床为例，EtherCAT可实现100个以上伺服轴的毫秒级联动响应，轨迹跟踪误差较传统协议降低80%以上，显著提升加工表面质量与效率。

在这样的背景下，我爱方案网配合原厂发展方案商生态，推荐基于国产高性能MCU开发的EtherCAT从站控制器解决方案，方案原理图开源可交付，更方便工程师设计开发相应方案。

扫码可申请方案原理图、Demo板以及免费样片

工业级EtherCAT 从站控制器方案

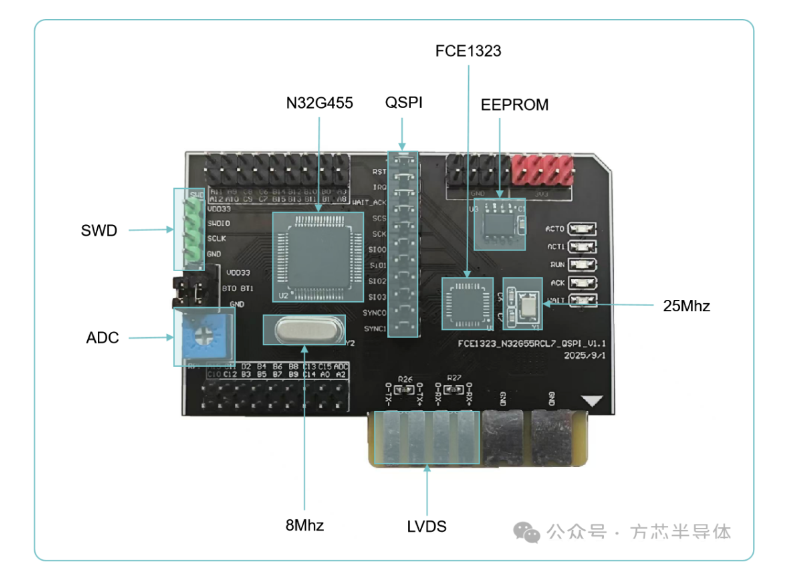

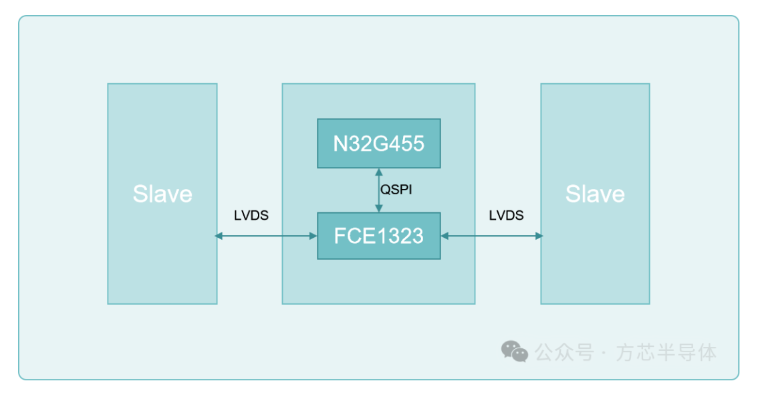

方案为基于自主研发的 EtherCAT 从站芯片 FCE1323与N32G455RCL7所设计功能板，主要由以 FCE1323 为通信核心，搭配国民技术 N32G455RCL7 主控 MCU，形成 "通信 + 控制" 的全国产完整硬件架构，功能板依托背板方案底板进行测试，通过 FCE1323 的 SQI 接口与 MCU 实现高速数据交互。板上同时保留 SWD 接口用于程序烧录与调试。以便帮助工程师节省底层硬件搭建工作，加速功能验证与调试，提升研发效率。

开发板通过EtherCAT协议实现高速实时通信，支持主站（如TwinCAT软件）可直接配置和监控IO状态，通过MCU可以做多种功能级扩展，同时满足工业级实时性和扩展性需求。其核心应用场景覆盖工业自动化生产线中负责传感器数据采集与执行器控制，以支撑生产线自动化运行，在智能电机驱动系统中实现实时指令传输，以保障电机驱动的精准、及时响应，以及在物联网工业网关中促成多设备协同通信，以打通工业设备间的信息交互链路。

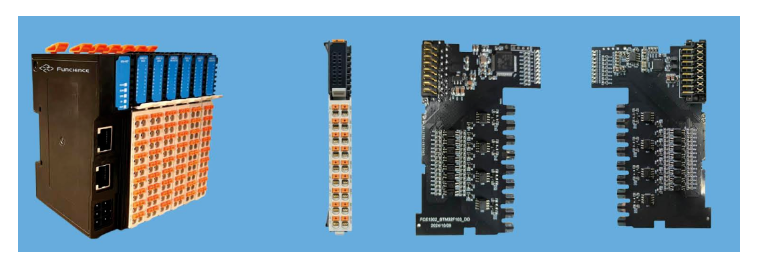

FCE1302高性能EtherCAT分布式I/O方案

方案简介：

此方案使用FCE1302/FCE1200(AISC)作为 I/O 模块的核心组件，集成了STM32F405 微控制器芯片相结合，支持 EtherCAT 协议，可实现最高 250us 的同步周期。通过 LVDS 接口，还支持扩展插片式  I/O 模块，涵盖数字量和模拟量等多种类型。模块间的通信速率可高达 100Mbit/s。本方案具有较好的兼容性，能够无缝融入多样化的工业自动化环境，可以为 EtherCAT 分布式 I/O 方案设计提供最具性价比的参考设计方案。

方案优势：

适用于国产化需求

支持 EtherCAT 协议

同步周期最快 250us

可扩展插片式 I/O 数字量、模拟量等 I/O 模块

采用 LVDS 通信，通信速率可达100Mbit/s支持 XML 配置文件导入模块

支持网络拓扑结构扩展

FOE/COE/EOE 等功能

方案搭配 STM32F103 系列 MCU

MCU 和 ESC 之间通过使用 SPI进行数据通信

其他EtherCAT伺服驱动方案推荐：

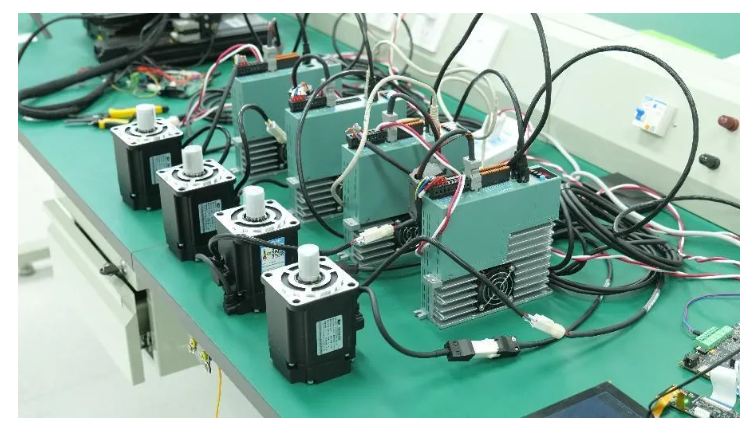

先楫HPM6E00伺服驱动器整机方案

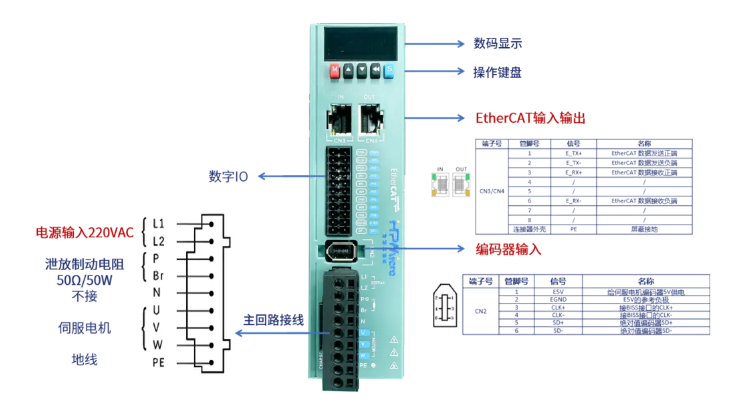

先楫HPM6E00伺服驱动器支持单相AC~90V- AC~253V 电源供电，配合100W~750W 高响应伺服电机（电机搭配17位绝对值编码器），实现全闭环功能，电机运行安静平稳。该方案支持适配电机、支持EtherCAT总线控制，支持DI输入和DO输出，具备过流、过压、过载等保护。该方案应用于电子制造、锂电、机械手、包装、机床等行业的自动化设备，以其高性能实现快速精确的位置控制、速度控制和转矩控制，提高系统的响应速度和生产效率。

方案特点

• 采用先楫半导体国产高性能MCU HPM6E80

- 主频600MHz，双核，性能超过 3390 CoreMark™ 和 1710 DMIPS

- 支持TSN、千兆工业以太网，支持Beckoff（德国倍福）授权的EtherCAT

• 支持COE、FOE+OTA等功能
• 完全开源的软件，包含CiA402、三环控制的源码
• 配套商用和开源主站：基于HPM6800
• 支持多种模式：CSP\CSV\CST\PP\PV\HM
• 完整的位置、速度、力矩三环控制
• 量产级的参考方案，能帮助客户快速进行产品设计和交付
• 支持第三方付费定制开发

规格参数：

• MCU：HPM6E80 (只使用了CPU0)
• 输入电压范围：AC~90V- AC~253V
• 额定功率：750W
• 额定电流：5A
• 额定转速：3000RPM （根据适配电机）
• 适配电机：5对极伺服电机
• 编码器：电机适配17位绝对值编码器(多摩川)
• 支持通讯方式：EtherCAT (支持CiA402协议)
