三款国产数字电源方案对比：最高3.3kw级输出，峰值效率95%-97.7%，覆盖通信/服务器/新能源应用

随着电源功率等级的提升，电源系统的性能要求也越来越严格，传统的反激架构已无法满足大功率的电源设计。LLC架构凭借其软开关特性与高效率等优势，成为大功率电源设计的优选方案，结合PFC结构既能实现高精度功率因数校正，又能有效抑制电网谐波污染。可满足通信电源、服务器电源、新能源及电力系统等各种大功率应用领域。

快包分析师推荐先楫全新研发的高性能单相Boost PFC+全桥LLC数字电源方案，方案采用主动式PFC技术与高效LLC谐振变换器相结合，具备完善的功能配置，卓越的动态性能与出色的产品化成熟度，非常适合设备终端商实现国产化需求的导入。

扫码可申请免费样片以及获取产品技术规格书

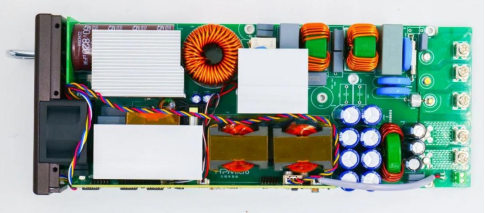

HPM3561单相Boost PFC+全桥LLC 数字电源方案

方案介绍：

采用两颗HPM5361的国产高性能RISC-V MCU芯片分别作为 PFC 和 LLC 控制器，所有控制逻辑由软件实现。采用主动式PFC技术与高效LLC谐振变换器拓扑相结合，全面提升系统能效、功率密度与整体成本效益。

方案参数：

· 输出功率：高达3.3KW

· 峰值效率：高达95%

· 拓扑结构：桥式PFC + 全桥 LLC + 硬件同步整流（SR）

· 性能特性：高功率因数（High PF），低总谐波失真（Low iTHD）

· 输入电压（Vin）：90 V～265 VAC

· 输出规格（Vo）：54 V，62 A

· 通信接口：RS485

方案波形测试结果：

应用场景：

适用于通信基站设备、数据中心服务器电源、新能源及电力系统等领域。

扫码可申请免费样片以及获取产品技术规格书

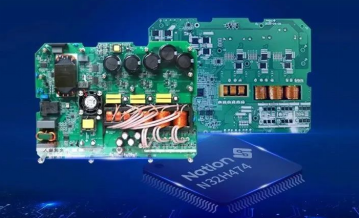

高性能单芯片3kW数字电源方案—NS3KW53V5P2L3

方案介绍：

该方案以单颗N32H474芯片作为数字主控核心，基于自研Hunter OS实时操作系统构建开发生态链，实现整机峰值效率≥97.7%。在拓扑结构上，方案采用前级两相交错无桥图腾PFC，后级三相交错Y-Y型LLC架构。该架构可灵活适配多种功率器件，在SiC、GaN等新型器件应用下，能够深度优化系统性价比。

方案优势：

· 超高的转换效率

整机峰值效率≥97.7%，50%~100%负载下PF >0.99。

· 优异的电气性能

采用CCM两相交错图腾柱PFC降低输入电流纹波和THD (<5.0% @100%负载), 三相交错式半桥LLC实现高效率、低输出纹波和快速动态负载响应。

· 完备的保护功能

具备过温、输出过流/过压、输入过欠压等保护机制，并通过交错式设计减小输出母线电容需求，提升系统寿命。

· 便捷的开发生态

基于自研Hunter OS生态，集成上位机可视化工具，实现参数在线配置、波形分析和一站式保护策略管理，显著提升系统智能化和调试效率。

基于HC32F334的两相交错全桥LLC数字电源方案

方案介绍：

方案基于HC32F334数字电源芯片完成了两相全桥交错LLC的应用开发，验证了HC32F334芯片完全能够胜任模拟与数字相结合、需要复杂PWM发波的数字电源应用场景；高效的系统设计、出色的性能指标以及完整的故障保护机制，验证了小华HC32F334芯片针对数字电源设计的优异性能。

方案参数：

• 输入电压：DC 380-420V

• 输出电压：DC 48V

• 功率：3000W

• 峰值效率：97%

• 谐振频率：142 kHz

• 两相均流度：＞95%

• 输出纹波：＜1%

方案优势：

• 交错式LLC减少输出纹波电流和输出母线电容

• SR同步整流驱动自驱和软件控制相结合

• 全桥四开关管MOS独立PWM，均流控制灵活

• 保护功能齐全：过温，输出过流，输入过欠压保护，输出过压保护等
