TI高性能MCU开发的1.6kW逆变器方案：原理图、PCB可交付！

在“双碳”目标驱动下，分布式光伏对系统安全性、发电效率与智能化运维提出更高要求。传统逆变器方案因采用高压直流母线、整串统一MPPT等设计，在实际应用中暴露出安全隐患突出、部分遮挡损失严重、故障定位困难等核心短板。

微型逆变器凭借组件级精准控制，有效解决传统组串式方案的失配损耗与安全问题，确保了每块组件始终工作在最佳功率点，即便在严重失配条件下，系统整体发电量仍可提升5%-25%。

我爱方案网配合原厂发展方案商生态，推荐基于德州仪器（TI）和小华半导体高性能MCU开发的微型逆变器方案，方案源代码&原理图开源可交付，能帮助设备终端商实现方案项目快速导入的需求。

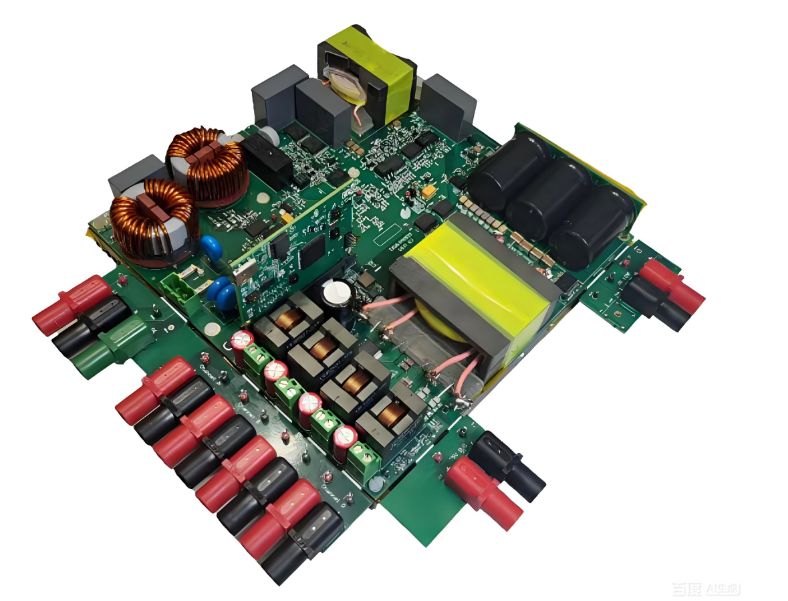

TI 1.6kW GaN单相双向微型逆变器方案

方案为实现了基于 GaN 的四通道 1.6kW 单相双向微型逆变器，支持四个相同的通道，直流侧电压高达 60V，电流为 ±14A。这些通道可以连接到光伏 (PV) 电池板或 48V 电池储能系统 (BESS)。在高压侧，该参考设计连接到单相交流电网。该参考设计通过双向固定频率 CLLLC 转换器将低压侧和高压侧进行隔离。该参考设计的控制算法在 C2000™ MCU 中实施。

方案优势：

• 四个通道，用于连接 PV 或 48V BESS

• 高功率密度，高达 1kW/L

• 支持双向功率流和无功功率补偿

• 在单个控制器中实施数字控制：TMS320F280039C

• 工业级温度范围（-40°C 至 +85°C）

可交付硬件与软件资源：

• 控制卡：TMDSCNCD280039C（基于F280039C）

• 开发环境：Code Composer Studio™ + C2000WARE-DIGITALPOWER-SDK

• 设计文件：原理图、PCB文件（AD）、软件代码、BOM、Gerber文件等

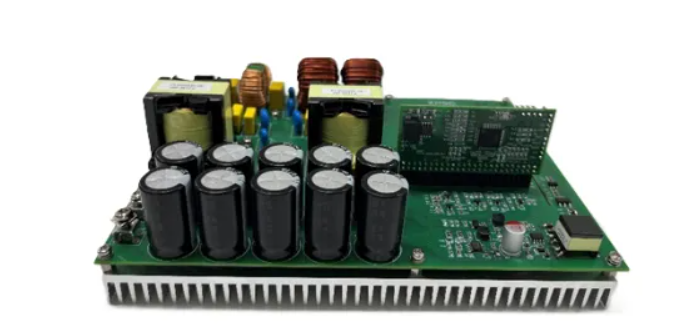

800W微型逆变器方案

方案使用泰为电子 TAE32F5300 芯片作为主控芯片，实现 800W 微型逆变器的控制。实现反激电源的 DCM 模式控制以及交错反激电源控制。利用软件锁相技术实现对交流电压的相位锁定；选用推挽+全桥逆变的拓扑开发，导通损耗小，具有更高的效率。方案源代码、原理图开源可交付。

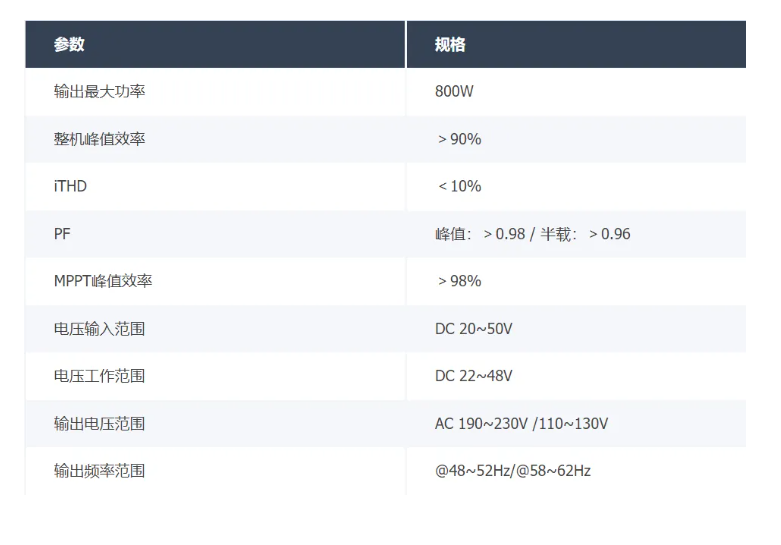

方案详细参数如下表：

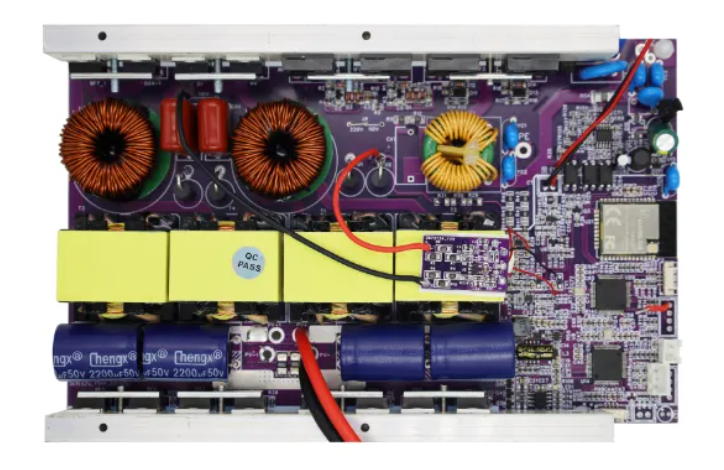

小华HC32F334 500W光伏微型逆变器方案

方案规格：

•  PV电压范围：25~60V

•  电网电压：200~240V @50Hz

•  最大输出功率：500W

•  开关频率：60kHz~200kHz

•  峰值效率：94.7%

•  入网电流THD：3.2% @Vpv=45V 500W

•  PF：>0.99

方案优势：

•  基于自主知识产权的数字电源控制器方案

•  高性能主控芯片HC32F334

•  交错反激采用谷底开通断续模式，提高系统效率

•  交错反激输出馒头波，减小反激输出母线电容

•  全桥逆变采用工频开关，提高系统效率

•  经典扰动式MPPT环，快速准确找到MPPT点

•  保护功能齐全：输出过流，输入反激过流保护，反激输出电压过压保护等

•  效率高达94.7%

扫码可申请免费样片以及获取产品技术规格书
