电动车等领域对核心驱动电机的控制精度、转矩脉动、可靠性、噪声震动(NVH)、电机驱动效率、弱磁性能、电流响应速度等技术性能的要求越来越高，电机控制算法日趋复杂，因此对电机控制技术及主控制器芯片的计算能力提出了更高的要求。
FOC算法在电动车中的应用广泛，其高扭矩密度和高效性能使得电动摩托车能够具备更强的加速能力和更长的续航里程。同时，FOC电机的低噪音特点也提升了电动摩托车的行驶舒适性。
1.极海APM32F035电动两轮车控制方案

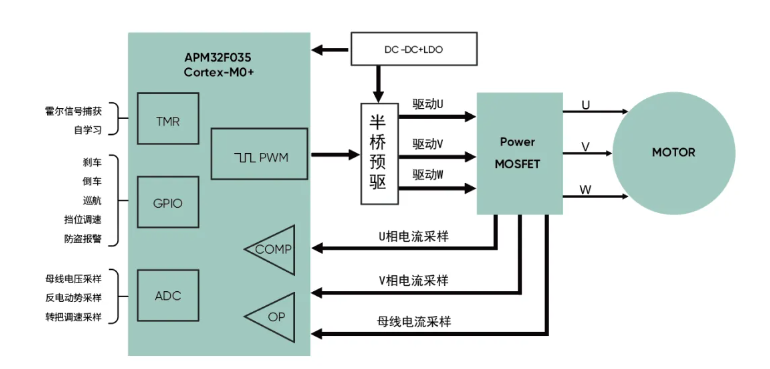

系统框图
极海两轮电动车控制器应用方案，支持有感FOC矢量控制策略，集成多路运放、比较器，极大地精简外围电路设计，降低外部干扰，同步实现高效率、低噪声APM32F035作为本方案的主控芯片，负责母线电压、电流、HALL等信号采样，执行电机控制逻辑，并接收上层应用下发的控制指令及回传运行状态反馈等。
同步对母线电压以及电机的相电流信号进行ADC采样，输入至MCU内部进行处理，并结合TMR2提供捕获到的霍尔信号结合内部算法计算获取实际运行角度，进而执行内部电机算法逻辑控制，随后通过Timer1输出3对互补的PWM信号至驱动芯片以及功率器件，进而驱动电机运转，使电机更为高效、平稳、低声地运行。
方案特点
● 支持显示屏串口和CAN通讯，满足高端应用需求
应用领域
可广泛应用于电动两轮车，冰箱压缩机，风机，水泵，电动工具，园林工具等领域。
2.小华HC32M120电动自行车控制板方案

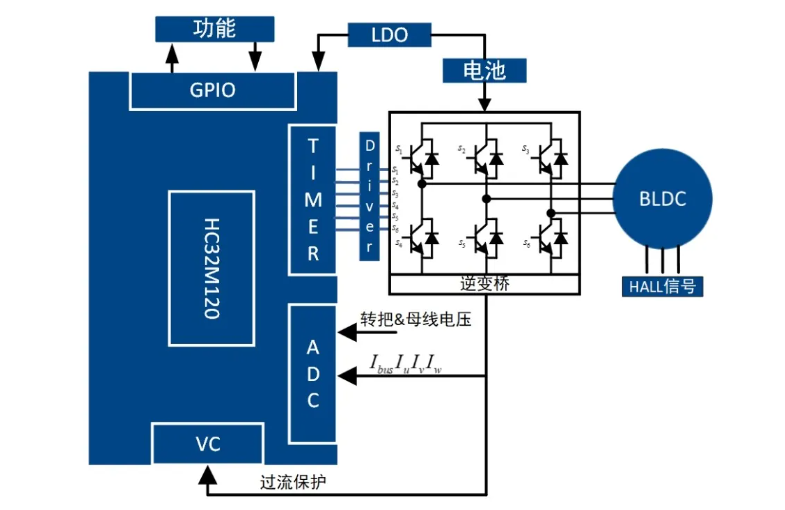

方案简介：电动自行车电驱控制板方案以HC32M120为主控芯片，同MOS、Gate_Drivers、LDO及其他外围电路构成。主要功能：EBS、能量回馈、HDC、霍尔修复、相序自识别、一线通、三速、GB_25KM、1:1电动助力等。
方案特点：
48MHz主频、2个独立OPA、高速ADC、电机专用TIMER、温度范围：-40℃~105℃
丰富的基础函数库、SVPWM系统、电机专用控制库模块
FOC控制系统优势（正弦电流、转矩平稳、低噪音）
平地/坡道/溜坡/滑行/带载启动优势（启动转矩大、重载启动高可靠）
客制化控制流程优势（丰富的模块化电机库）
完善的系统保护功能（过流、过压、欠压、堵转、飞车、短路等保护）
