低功耗智能表计解决方案：省去备用电池与高可靠性设计降低运营开支

发布时间：2025-12-24 阅读量：7392 来源: 我爱方案网作者: bebop

传统机械表计与人工抄表模式长期面临数据采集延迟、人力成本高企、运营效率低下及非技术性损耗难以监测等系统性痛点。

随着物联网、边缘计算与低功耗广域网技术的成熟，新一代智能表计解决方案通过嵌入高精度传感模组与双向通信模块，实现了用能数据的实时、自动采集与远程传输；并通过云平台对数据进行深度处理与分析，实现负荷预测、网络损耗评估与双向互动计费。

基于智能表计的场景要求，主控芯片的超低功耗是必须的。华大电子超低功耗系列安全MCU基于ARM Cortex-M0+内核，最高频率可达48MHz，具有超低功耗、高集成度、高可靠性、高安全的特点。内部集成LCD、ADC、VREFBUF、低功耗COMP、多种定时器、LPUART、多个 USART/I2C/SPI等丰富的外设资源，广泛应用于智能表计领域。以下分享一些华大电子MCU在智能表计行业已量产的案例及其技术实现方式，以作参考。

扫码可申请免费样片以及获取产品技术规格书

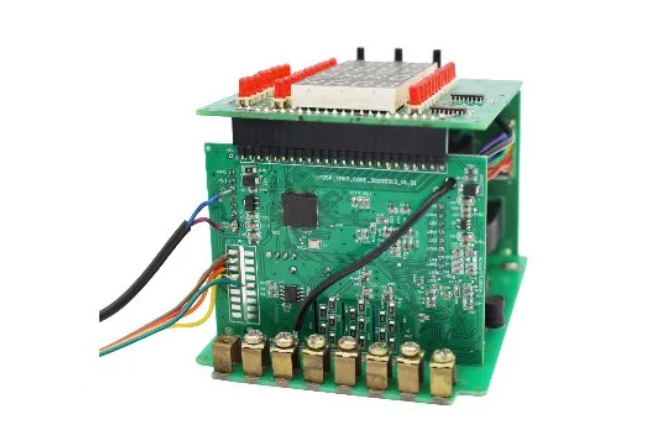

三相多功能电表方案

该方案是集三相电气量采集、测量、远方操作和网络通讯为一体，内部采用低功耗、高密度、高可靠性的DSP处理器，并且软、硬件均具有多种抗干扰措施，保证仪表在各种复杂环境下均不会出现死机。可广泛应用于箱式变电站、高压柜、中置柜、环网柜、小区配电房以及所有需要电量监测、远方操作的自动化领域和电力系统中。

方案优势：

• 采用片内资源丰富的高密度、高可靠性的工业级DSP处理器

• 高速、高精度的A/D转换器

• 交直流通用输入开关电源，可直接接入外部110V或220V电源

• 支持多种接线方式，可以涵盖电力系统中采用的接线方式

• 外部开关量输入,并进行光电隔离

• 远方操作功能；可通过通讯后台对开关进行合、分操作

• RS485通讯, 网络通讯接口采用高速光电隔离器件，并设计有专用电路对接口芯片进行保护，使仪表通讯速率高，通讯稳定可靠

• 4-20mA模拟变送输出，对应电气量的类型可以整定，可分别对应21种不同的电气量；变送输出电量量程可以整定，极大地提高了仪表变送输出的灵活性

方案技术参数：

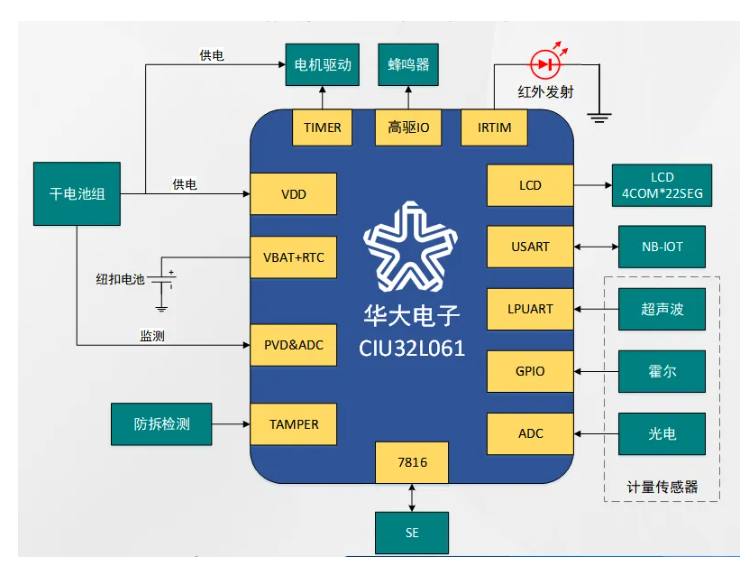

华大电子CIU32L061N8PA智能燃气表方案

方案使用纽扣电池作为备用电源，在VBAT模式下维持RTC走时与备份寄存器可确保10年使用寿命。LCD显示屏使用MCU内部电荷泵供电，即使在恶劣供电条件下也可保证LCD的显示效果。主控芯片为CIU32L061N8PA安全MCU，芯片最高主频可达48MHz，内置128K Flash，可实现大量数据的存储和高速处理。

方案特点：

1.支持超声波、霍尔、光电等传感器进行流量计量

2.NB-IOT通信，可实现远程抄表、充值

3.采用电池供电，待机功耗低于10μA

4.支持阀门异常状态检测功能，确保用气安全。

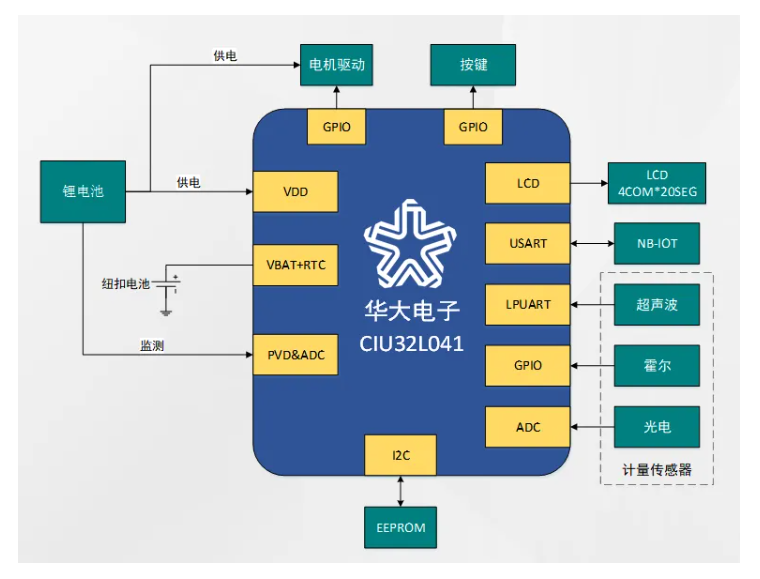

华大电子CIU32L041智能水表解决方案

智能水表解决方案主控芯片为华大电子CIU32L041，基于Arm内核，最高频率可达48MHz。该产品具有超低功耗、高集成度、高可靠性、高安全的特点。内部集成LCD、ADC、VREFBUF、低功耗COMP、多种定时器、多个USART/I2C/SPI 等丰富的外设资源，支持SM4 安全加密算法。

方案特点

支持霍尔、无磁、光电直读和超声波四种流量计量方式，其中超声波传感器可通过LPUART唤醒MCU，波特率可达9600bps

整机待机，维持LCD显示，工作电流平均可低至10uA

NB-IOT通讯，可实现远程抄表、充值

低功耗模式下实时监测电池电量，低电量自动关阀

VBAT模式下RTC走时与备份寄存器保持，可采用纽扣电池供电，省去小锂电池用作备用电源的成本

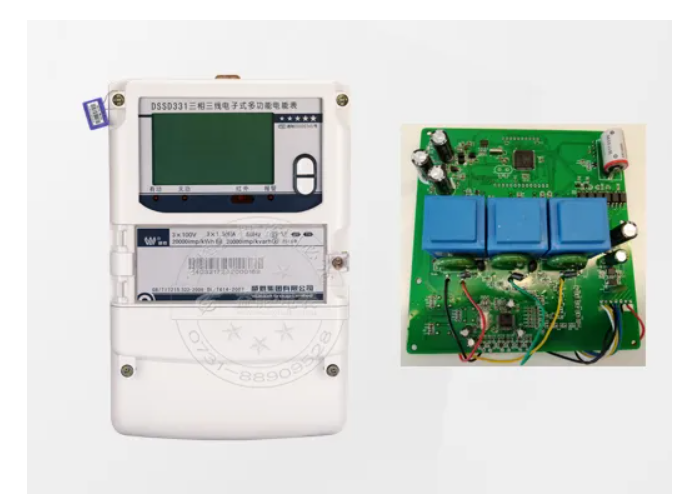

华大电子CIU32L061三相电表应用方案

方案具有分时计费和分阶梯计费、电压、电流、功率测量等功能，信息采用LCD显示方式，支持RS485通信、红外通信。主控芯片为华大电子CIU32L061，最高频率可达 48MHz，支持独立的备份电源供电，内部集成 LCD、ADC、DAC、内部参考电压源 VREFBUF、超低功耗比较器、 LPUART、多个 USART/I2C/SPI、RTC、多种定时器等丰富的外设资源；

方案优势：

RTC内置温度传感器，可提供完整的温度补偿方案

支持VBAT模式，功耗低

IRTIM可产生红外控制信号

应用场景：

智能表计、便携医疗、智能门锁、其他电池供电的低功耗场景
