ST、TI、GD...盘点在充电桩领域应用的高性能MCU产品，附实战方案

随着充电桩向智能化、边缘AI、高功率等方面发展，对MCU处理能力的要求也在不断提升，多核架构、AI加速单元等将成为高端MCU的标配。充电桩MCU的选型需要平衡性能、成本与可靠性，考虑的关键因素包括处理能力、内存容量、功耗、接口与通信协议、安全性与可靠性等。

从处理能力方面考虑，目前市场上主流的充电桩MCU主要采用Arm Cortex-M系列内核。通常来说，便携式充电枪选择Cortex-M0/M0+内核MCU，如ST的STM32G0x1系列等；家用交流充电桩选择Cortex-M3/M4内核MCU，如ST的STM32G4系列、极海半导体APM32F427系列等；商用/超充桩选用Cortex-M33、Cortex-M4/M7等内核MCU，支持DSP/FPU加速复杂算法的MCU，例如STM32H7系列，兆易创新GD32E503系列等。

内存方面，对于7kW交流充电桩，建议选择主频在72MHz以上、Flash容量不小于64KB、SRAM不小于8KB的MCU。对于支持复杂功能（如触摸屏、多协议通信、OTA升级）的智能充电桩，建议选择主频120MHz以上、Flash 256KB以上、SRAM 32KB以上的高性能MCU。

接口方面，MCU需要支持丰富的通信协议栈，CAN协议用于与车辆BMS通信；Modbus/TCP用于与后台管理系统通信；同时还需要支持4G/5G、WiFi、蓝牙等无线通信。

功耗方面，由于充电桩通常需要24小时不间断运行，功耗控制将直接影响运营成本。因此选择具有多种低功耗模式的MCU至关重要，例如待机模式、睡眠模式、深度睡眠模式等。

安全性与可靠性方面，由于充电桩工作在高功率环境下，电磁干扰严重，MCU需要具备良好的抗干扰能力，且要通过ESD、EFT等EMC测试；硬件安全模块也需要加以考虑，以防止恶意攻击和数据篡改，这意味着现代智能充电桩MCU需要集成支持AES、SHA、RSA等加密算法的硬件加密引擎，确保通信安全和数据完整性。

扫码可申请免费样片以及获取产品技术规格书

用于充电桩的典型MCU产品

目前主流的新能源汽车充电桩是交流慢充桩和直流快充桩。交流慢充采用两颗MCU，一颗主控MCU负责充电逻辑与安全保护；另一颗MCU专门负责人机交互与刷卡通信。直流快充桩通常会采用充电模块并联，每50kW需要1颗主控MCU加2颗DSP，同时还需设置群控板、BMS通信板、散热风扇控制板等多个单元，整机MCU总数常在5颗以上。

下图是目前主流充电桩产品所采用的MCU型号供工程师朋友们参考：

从供应商角度看，直流充电桩主控方案主要以TI、恩智浦、ST等国际厂商为主；但在便携式充电枪、家用交流桩以及小功率家用直流桩等领域，国产MCU的市场占比正快速飙升，极海半导体、兆易创新、泰为电子、小华半导体等国内MCU企业已逐步成为主流选择，并已开始向高功率充电桩市场加速渗透。

扫码可申请免费样片以及获取产品技术规格书

极海半导体针对便携式充电枪、家用交流充电桩、共享交流充电桩、直流充电桩等应用场景都推出了相关解决方案。例如其APM32F427系列高性能拓展型MCU，具有丰富的外设资源，支持多样化通信交互，且具备多种工作模式，可实现灵活的充电桩运行控制，因此常用于直流充电桩应用中。

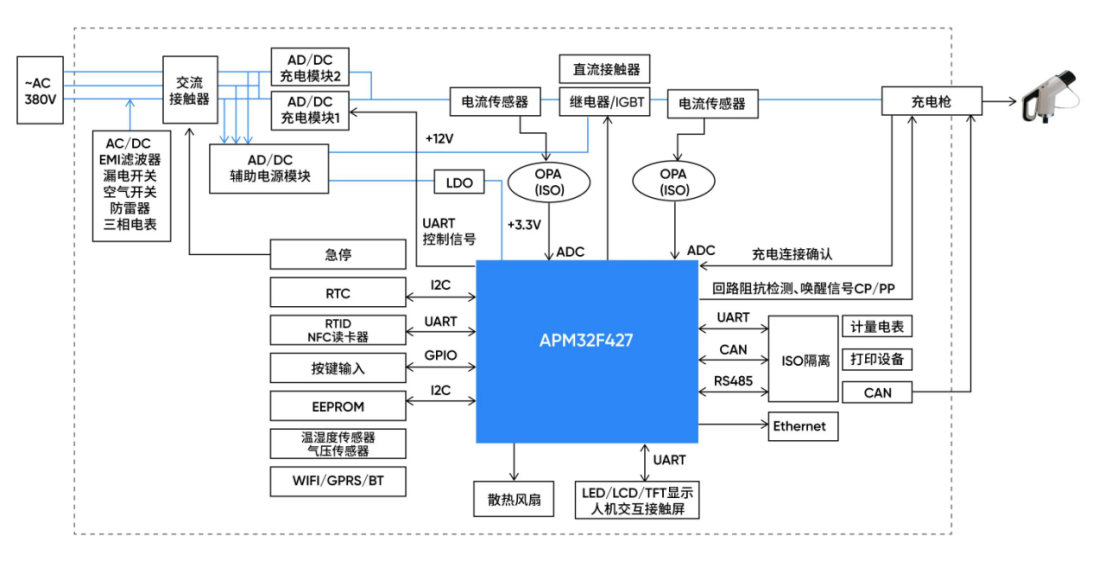

APM32F427直流充电桩方案

另外，基于极海APM32F411 EV交流充电桩方案，采用基于Cortex-M4F内核的高适配型APM32F411系列MCU实现应用，具高性价比与抗干扰能力，支持多种保护功能，可有效保障充电桩稳定与安全运行。方案高效充电、灵活拓展和强兼容性等特点，广泛应用于大型停车场、商业中心及交通枢纽等场景。

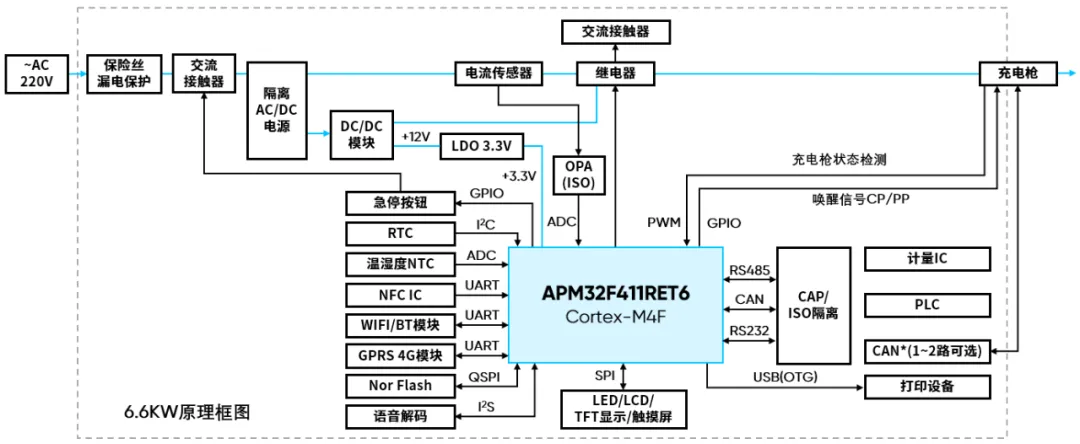

APM32F411 EV交流充电桩方案

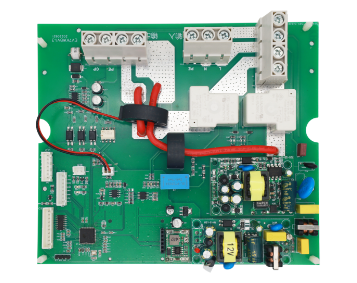

泰为电子基于TMF6200研发推出的集合单相计量与多通道漏电检测于一体的电动汽车充电桩，达到国家A类+B类漏电检测和2.0级计量标准，可同时检测充电桩漏电、计量和故障。并且配套开发了后台管理系统、收费系统，采用移动用户端管理，在为电动汽车用户提供了安全便捷的充电设备的同时，帮助客户高效简单地运营整套充电桩系统。

TMF6200电动汽车交流充电桩

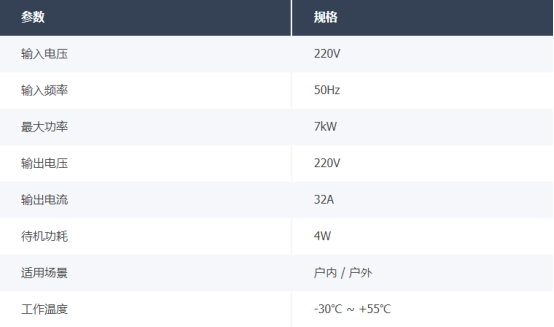

方案参数：
