即插即用EtherCAT伺服驱动器方案：开源软硬件，适用于精密机床/CNC等高精度场景

发布时间：2026-01-7 阅读量：1719 来源: 我爱方案网作者: bebop

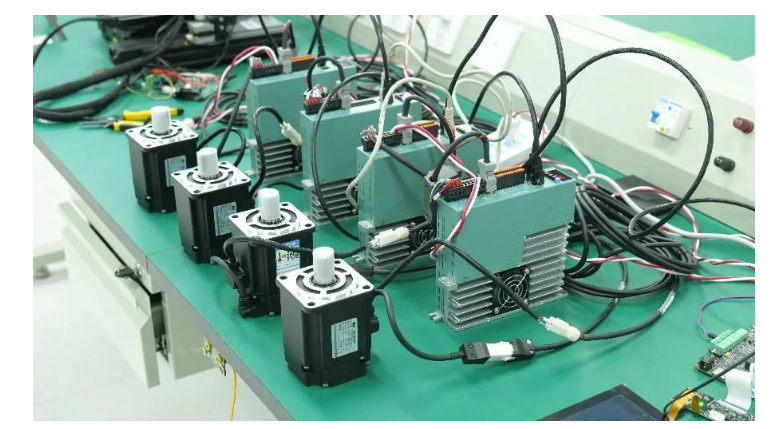

在现代高端装备与智能制造领域，传统脉冲/模拟量伺服系统逐渐难以应对复杂多轴协同、高精度同步及高速实时控制需求。

EtherCAT总线型伺服驱动器方案，凭借其独特的总线通信协议（如CANopen、EtherCAT等），与上位机或控制系统紧密相连，确保高效且精准的数据传输与控制指令执行。它能同时驾驭多个伺服电机，实现协同作业，广泛适用于自动化生产线、数控机床以及机器人技术等领域。

我爱方案网分析师推荐基于国产高性能开发的即插即用的EtherCAT主站/从站伺服驱动器方案，方案源代码&原理图开源可交付，能帮助设备终端商实现国产化快速导入的需求。

扫码可申请免费样片、源代码以及方案demo

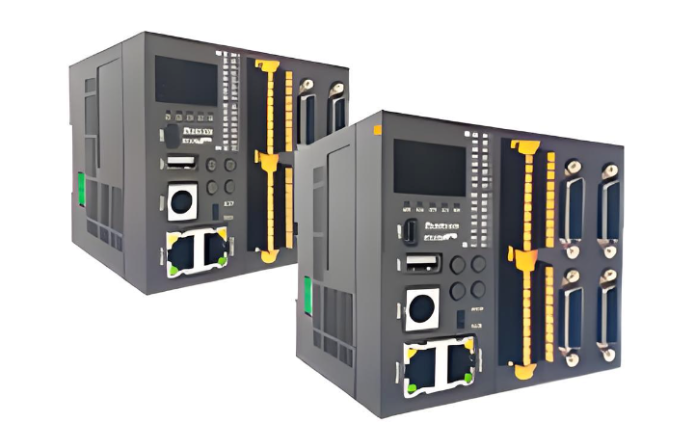

电力总线PLC EtherCAT主站解决方案

方案基于先楫半导体HPMicro MCU 与开源 CherryECAT 主站协议栈开发，，实现20ns硬件级超高同步性能的PLC控制器。该方案在保持极低资源占用的同时，实现了优异的实时性与丰富的协议支持，并支持1000个伺服轴，200个EtherCat 轴， 10000个输入输出点， 5000个电力总线模块，5000个1us小数定时器连接，可强抗干扰300米百兆电力总线同时解决电源和通讯。

方案优势：

资源优化：RAM占用约 4 KB，Flash占用约 40 KB（含24KB主站代码 + 16KB Shell命令及日志），适合资源紧张的嵌入式场景，降低硬件成本。

轻量高效：在极小的内存与存储空间内实现全功能EtherCAT主站。

实时性强：凭借零拷贝、队列传输等优化，实现微秒级循环周期与低抖动。

稳定可靠：支持热插拔、状态监控与丰富的诊断功能，符合工业应用需求。

易于集成：基于开源CherryECAT栈，配套命令行交互工具（参考IgH），便于开发调试与二次集成。

典型应用场景：

工业机器人运动控制器
数控系统（CNC）
包装机械
电力总线
其他对实时性、同步性要求高的多轴协同控制领域

先楫HPM6E00高压伺服EtherCAT从站驱动器方案

方案依托EtherCAT通信技术，作为从站与主站进行高效的数据交互，接收主站下达的各类控制指令，像位置控制指令、速度调节指令以及力矩设定指令等。在高压环境下，其凭借出色的性能，精准驱动高压伺服电机运转，确保电机在高电压工况下依然能实现稳定且精确的位置控制、速度跟随以及力矩输出，为众多对精度和动力要求较高的工业应用场景，比如大型数控机床、重型自动化生产线等，提供可靠的动力支持与精准的控制保障。

该控制器具有两端口的EtherCAT从站输入输出，支持EtherCAT CIA402协议，支持多种编码器、通讯接口及控制接口。该方案完成度高，用户可快速评估功能，极大地降低产品开发难度，缩短产品上市时间。

方案规格：

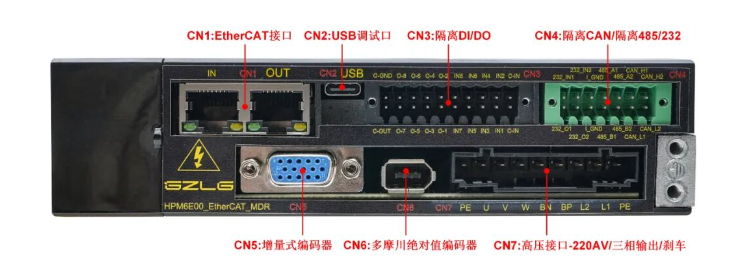

➢ 输入：AC 200-240V 4.0A 50/60Hz➢ 输出：AC 0-240V 2.8A 0-500Hz 400W➢ 600M双核RISC-V处理器提供澎湃动力➢ 支持两端口的的EtherCAT从站输入输出➢ 支持EtherCAT CIA402协议➢ 支持支持多摩川绝对值编码器以及增量式编码器➢ 支持两路隔离CANFD、两路隔离RS-485、两路RS-232➢ 支持8路隔离DI、8路隔离DO➢ 内带调试器，可直接通过外部USB口进行软件调试、下载及串口通信

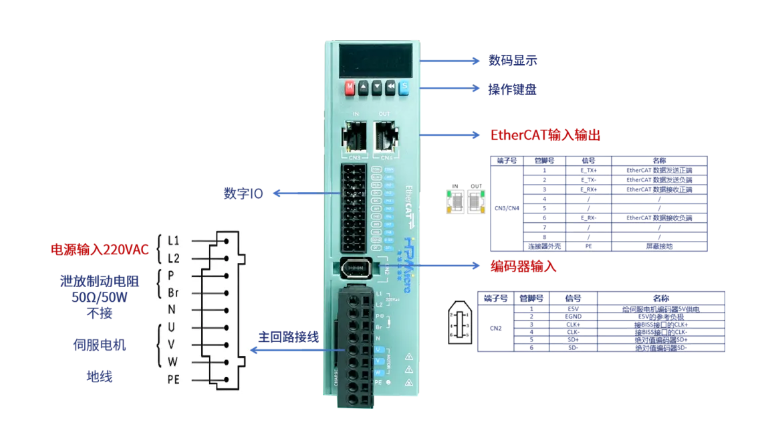

接口说明图

先楫HPM6E00伺服驱动器整机方案

先楫HPM6E00伺服驱动器支持单相AC~90V- AC~253V 电源供电，配合100W~750W 高响应伺服电机（电机搭配17位绝对值编码器），实现全闭环功能，电机运行安静平稳。该方案支持适配电机、支持EtherCAT总线控制，支持DI输入和DO输出，具备过流、过压、过载等保护。该方案应用于电子制造、锂电、机械手、包装、机床等行业的自动化设备，以其高性能实现快速精确的位置控制、速度控制和转矩控制，提高系统的响应速度和生产效率。

方案特点

采用先楫半导体国产高性能MCU HPM6E80

- 主频600MHz，双核，性能超过 3390 CoreMark™ 和 1710 DMIPS

- 支持TSN、千兆工业以太网，支持Beckoff（德国倍福）授权的EtherCAT

- 硬件电流环，Σ∆ 数字滤波，各种编码器接口，包括旋变解码、多摩川、BISS等

- 4个2MSPS，16位高精度 ADC

- 32路100ps高精度PWM信号

支持COE、FOE+OTA等功能
完全开源的软件，包含CiA402、三环控制的源码
配套商用和开源主站：基于HPM6800
支持多种模式：CSP\CSV\CST\PP\PV\HM
完整的位置、速度、力矩三环控制
量产级的参考方案，能帮助客户快速进行产品设计和交付
支持第三方付费定制开发

规格参数：

MCU：HPM6E80 (只使用了CPU0)
输入电压范围：AC~90V- AC~253V
额定功率：750W
额定电流：5A
额定转速：3000RPM （根据适配电机）
适配电机：5对极伺服电机
编码器：电机适配17位绝对值编码器(多摩川)
支持通讯方式：EtherCAT (支持CiA402协议)

扫码可申请免费样片、源代码以及产品技术规格书
