低压脉冲VS总线型伺服驱动器：两种方案在性能、成本与选型维度的全面对比，附实战方案

摘要：在现代工业自动化系统中，伺服驱动器的技术选型直接影响设备精度、响应速度与系统扩展性。低压脉冲伺服方案与总线型伺服方案是当前主流的两种伺服控制技术。本文将从核心性能指标、成本及选型三个维度，对两种伺服驱动器进行对比，并推荐国产高性能伺服方案，方案整套代码开源可交付，更方便工程师设计开发相应方案。

扫码可申请免费样片、源代码以及产品技术规格书

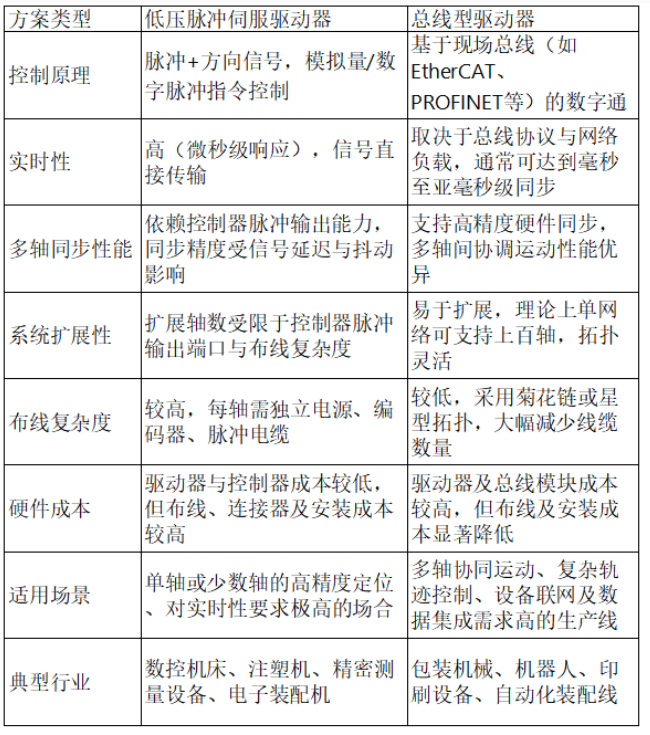

一、性能与功能差异分析

二、实战方案推荐

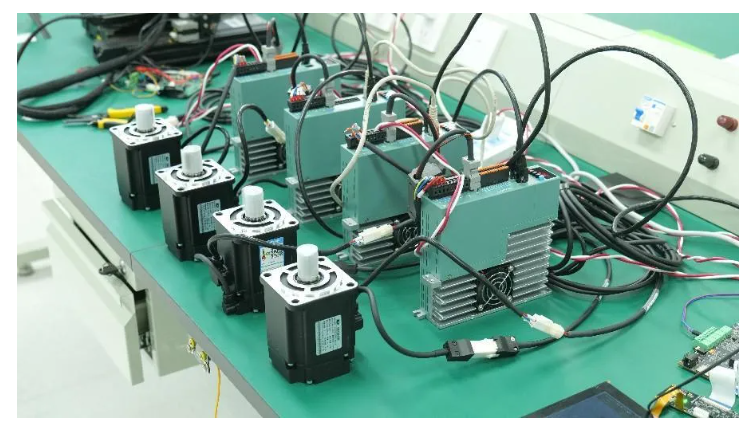

方案一：先楫HPM6P00低压脉冲伺服方案

方案基于先楫高性能MCU HPM6P00系列MCU开发，双核600MHz，1M flash，RISC-V内核，自主可控程度高，整个硬件电流执行周期仅需200ms，完全做到PWM占空比即时更新，大大提高了电流环的宽度，充分提升系统的快速响应和鲁棒性。方案支持0~72VDC输入，脉冲分频输出；支持RS485\RS232\CANFD\USB等丰富通讯方式，适用于数控机床、锂电、3C、太阳能、自动化产线、纺织等场景。

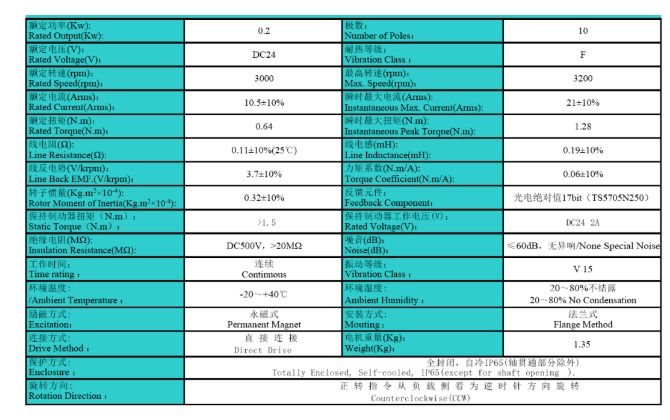

方案详细规格参数如下图：

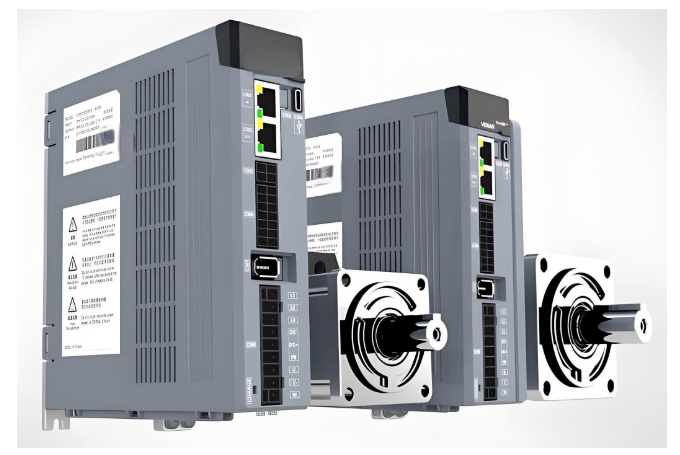

方案二：先楫HPM6E00总线型伺服驱动器整机方案

先楫HPM6E00总线型伺服驱动器支持单相AC~90V- AC~253V 电源供电，配合100W~750W 高响应伺服电机（电机搭配17位绝对值编码器），实现全闭环功能，电机运行安静平稳。该方案支持适配电机、支持EtherCAT总线控制，支持DI输入和DO输出，具备过流、过压、过载等保护。该方案应用于电子制造、锂电、机械手、包装、机床等行业的自动化设备，以其高性能实现快速精确的位置控制、速度控制和转矩控制，提高系统的响应速度和生产效率。

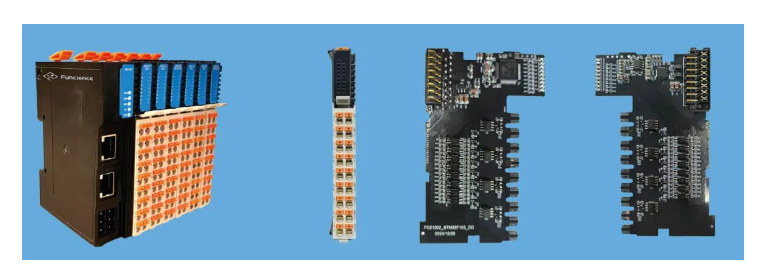

方案三：FCE1302高性能EtherCAT分布式I/O方案

方案简介：

此方案使用FCE1302/FCE1200(AISC)作为 I/O 模块的核心组件，集成了STM32F405 微控制器芯片相结合，支持 EtherCAT 协议，可实现最高 250us 的同步周期。通过 LVDS 接口，还支持扩展插片式  I/O 模块，涵盖数字量和模拟量等多种类型。模块间的通信速率可高达 100Mbit/s。本方案具有较好的兼容性，能够无缝融入多样化的工业自动化环境，可以为 EtherCAT 分布式 I/O 方案设计提供最具性价比的参考设计方案。

方案优势：

适用于国产化需求

支持 EtherCAT 协议

同步周期最快 250us

可扩展插片式 I/O 数字量、模拟量等 I/O 模块

采用 LVDS 通信，通信速率可达100Mbit/s支持 XML 配置文件导入模块

支持网络拓扑结构扩展

FOE/COE/EOE 等功能

方案搭配 STM32F103 系列 MCU

MCU 和 ESC 之间通过使用 SPI进行数据通信

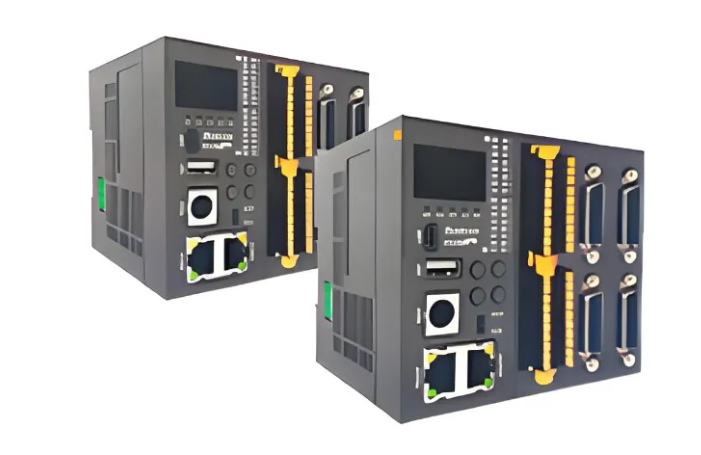

方案四：电力总线PLC EtherCAT主站解决方案

轻量高效：在极小的内存与存储空间内实现全功能EtherCAT主站。

实时性强：凭借零拷贝、队列传输等优化，实现微秒级循环周期与低抖动。

稳定可靠：支持热插拔、状态监控与丰富的诊断功能，符合工业应用需求。

易于集成：基于开源CherryECAT栈，配套命令行交互工具（参考IgH），便于开发调试与二次集成。

• 工业机器人运动控制器

• 数控系统（CNC）

• 包装机械

• 电力总线

• 其他对实时性、同步性要求高的多轴协同控制领域

三、应用案例

• 低成本单轴设备：如小型送料机、包装机械、简易数控机床等，对成本敏感且轴数较少（≤4轴）的场景。
• 改造项目：传统设备升级时，兼容原有脉冲控制系统的过渡方案。
• 教学与实验：适用于培训场景，便于理解基础伺服控制原理。

• 多轴高精度协同：如工业机器人（6轴以上）、电子装配线、光伏串焊机等需严格同步的应用。
• 复杂运动控制：具备电子凸轮、位置锁存、高速位置比较等高级功能的场景。
• 智能化产线：支持工业物联网（IIoT）集成，实现数据采集与预测性维护的数字化工厂。
