18μA超低功耗的汽车电动尾门控制方案，集成高精度防夹保护算法！

电动尾门系统是一种集机械、电子和控制技术于一体的复杂系统，其核心结构由撑杆总成、门锁及尾门控制模块（ECU）三大部分组成。系统通过ECU实现自动开闭控制，并依托CAN总线与车身域控制器（BDC）或整车网关进行通信交互，完成信号传递与协调控制。

· 电动尾门控制模块（ECU）

由主控芯片、电源管理电路、驱动电路、CAN通信接口及相关传感器信号处理模块组成，负责信号处理、电机驱动、位置识别、障碍物检测与安全策略控制，协调各部件完成开闭动作。

· 门锁模块

门锁模块由电动锁体、位置传感器、锁扣及执行电机组成，其作用是实现尾门的可靠闭锁与解锁，在关闭过程中与ECU配合完成锁止确认，并参与防夹与异常状态监测。

· 撑杆总成（动力核心）

由驱动电机、减速机构、丝杠或齿轮组、位置传感器（如霍尔传感器）及机械撑杆结构组成，作为动力执行单元，提供尾门开闭所需的推拉力，支撑并控制尾门运动轨迹。

快包分析师推荐小华半导体HC32F460和英飞凌TLE9561的2种不同的汽车电动尾门方案，帮助用户快速选型。

即刻扫描二维码！可申请免费样片及方案技术资料

HC32F460汽车电动尾门控制方案

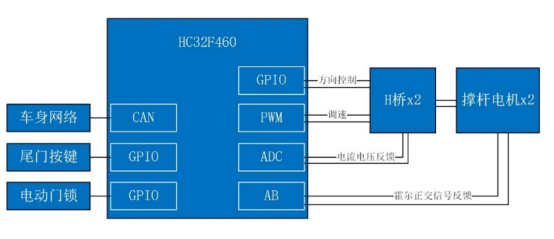

方案使用带霍尔传感器的双电动撑杆，主控MCU采集其正交编码信号和电流信号，实现电动或手动开关尾门。在电动开关门模式下，主控MCU实时采集电流信号和霍尔传感器信号，使用防夹算法对电动尾门的开关动作提供安全保护：在电动关门时受到异常阻挡自动打开，在电动开门时受到异常阻挡自动停止。

方案特点：

• 主控芯片：HC32F460

• 硬件接口：CAN、PWM输出、AB相输入、电流ADC输入、GPIO

• 功能特点：

支持电动开关门或手动开关门

在不同负载、不同电压下保持电动开关门基本一致

电动开关门过程中使用防夹算法提供安全保护

案例：

在电动尾门系统升级采用HC32F460方案通过内置高精度ADC与AB相接口，直接采集电机电流与双撑杆霍尔编码器信号，无需外置电流传感器及信号调理电路，并以纯软件实现防夹算法，显著提升了系统集成度。该方案使防夹响应速度提升30%（延迟<10ms），并在不同负载（0-50kg）与电压波动（9-16V）下，将开关门时间差异控制在±5%以内。在成本方面，硬件BOM成本降低约35%，主要源于节省独立传感器及相关分立器件；同时得益于软硬件高集成度，开发调试周期缩短2周，相应成本降低约40%。

即刻扫描二维码！可申请免费样片及方案技术资料

英飞凌TLE9561的汽车电动尾门方案

方案是基于Infineon PSoC4系列车规级MCU和TLE9561电机驱动芯片而设计，方案集成了LDO，4个半桥驱动，高边开关，PWM输入，诊断与监测功能，能够做防夹功能。可实现CAN通信、尾门电机驱动、锁闩电机驱动、锁闩信号采集、尾门开关信号采集与控制、防夹手与脚踢感应开门等功能。

方案参数：

· 4个半桥功率输出，可带2个直流电机

· 超低睡眠功耗，典型值为18uA

· 温度范围-40℃至150℃

· 1个dual-stage Charge Pump、4个150mA高边开关

· 4路PWM输入

· 1路SPI接口

· 1路CAN FD
