电池组寿命提高20%，BMS主动均衡方案上新

在动力电池组应用中，电池管理系统(BMS)的均衡性能直接决定电池组的续航能力、循环寿命与安全可靠性。受制造工艺、温度分布及老化程度差异影响，串联电芯的电压、容量参数易出现不一致，引发“木桶效应”，导致电池组整体性能衰减。被动均衡因能量耗散、均衡速度慢等局限，已难以满足电动汽车、工商业储能等高倍率场景需求，高效主动均衡解决方案成为BMS设计的核心突破方向。

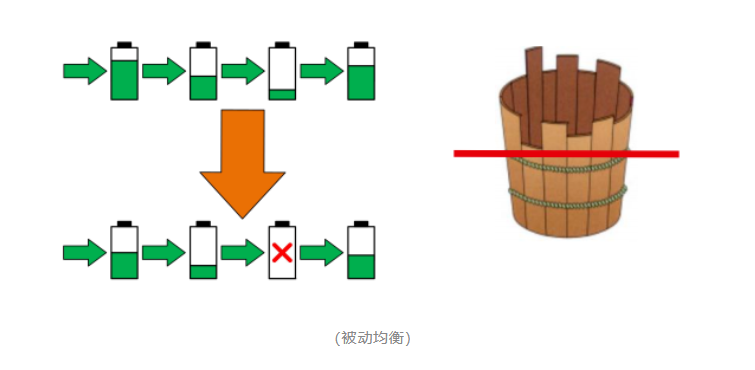

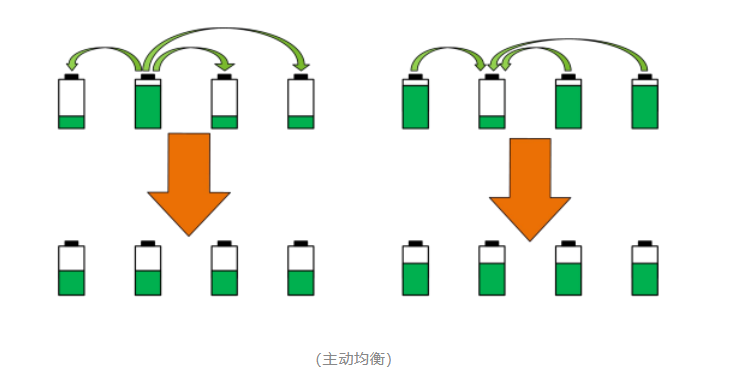

传统被动均衡技术中，电池组的性能受最弱的单体电芯的限制。而主动均衡技术通过平均化并充分发挥单体电芯的性能，使电池组的性能接近单体电芯的总和，提高了电池组20%寿命。

我爱方案网推荐基于源特电源芯片开发的主动均衡电源方案，将储能系统的充放电效率从约85%提升至90%以上 ，更能有效避免单体过充或过放，从根本上延缓电池组的老化速度，广泛应用于工商储能BMS系统等场景。

扫码可申请免费样片以及获取产品技术规格书

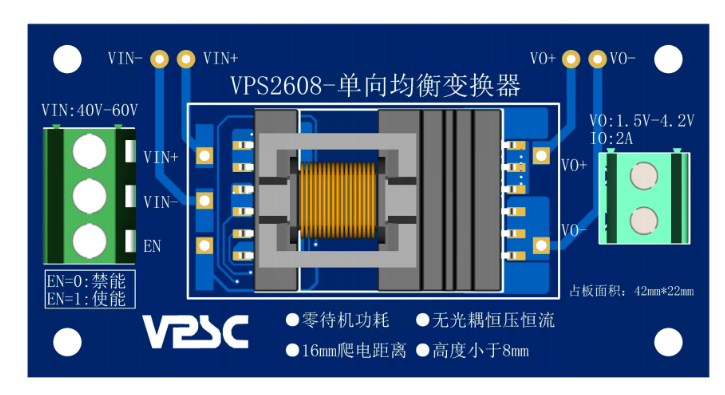

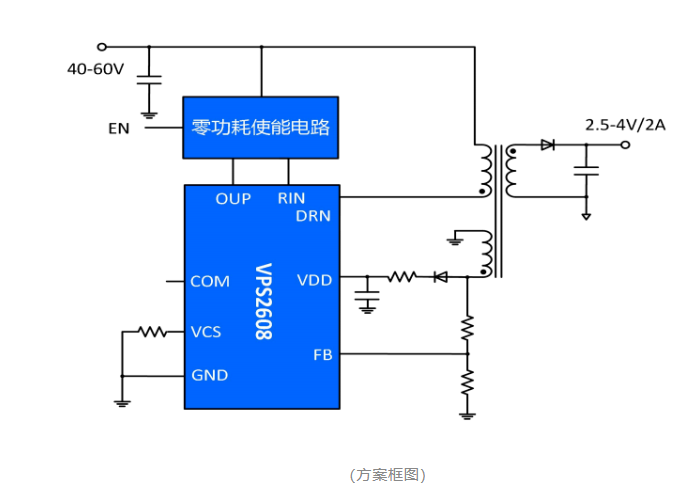

48V输入/2A/单向补电均衡电源方案

方案基于源特恒流控制反激转换器:VPS2608开发，集成4-80V启动电路，支持PSR反馈模式（无光耦），无损电流采样，轻负载模拟降频，保护功能齐全。

方案优势：

极简外围:高频PSR反馈控制，无须高隔离光，稳压精度±5%

转换效率高:单片集成，无损电流采样，轻负载模拟降频

加强绝缘:原副边爬电距离大于16mm，满足1500V系统绝缘要求

隔离电压:5000VAC/6000VDC

SMT工艺:高度不大于8.5mm

应用场景:

高压储能BMS主动均衡，工控、BMS、充电桩、电力自动化等关键应用领域

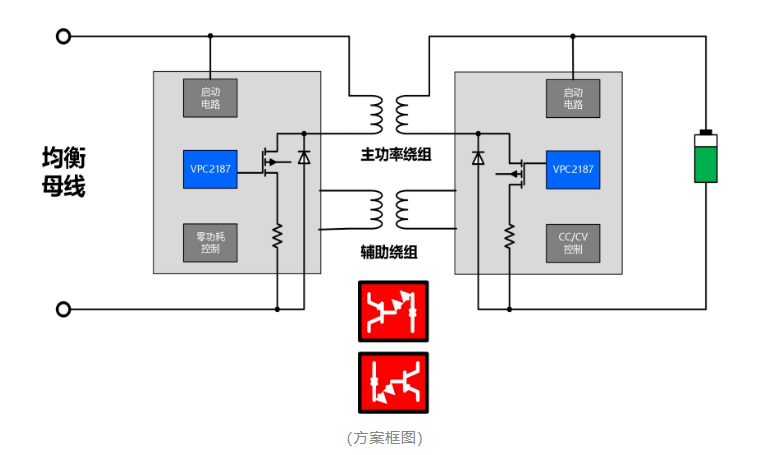

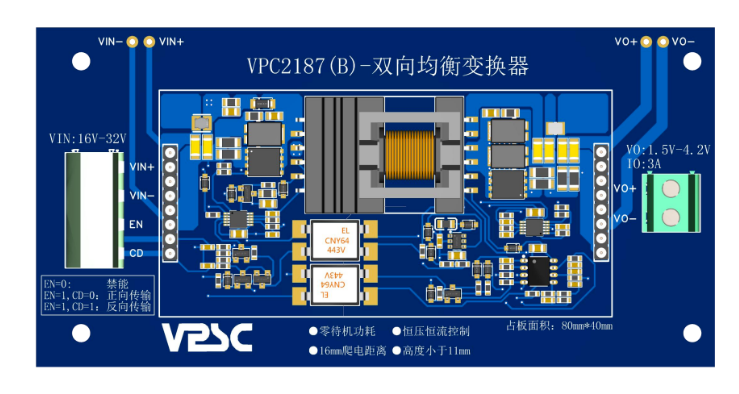

双向高精度恒流均衡电源方案

方案基于源特高性能PWM控制器VPC2187/B开发，集成4-100V启动电路，支持PSR/SSR/FB三种反馈模式，CS阈值156mV，内置可选模拟降频，使能关断电流低至0.1uA，保护功能齐全。

方案优势：

外围相对复杂:正向补电通过SSR恒流控制提高恒流精度;反向放电通过PSR实现恒压控制

需要两个高隔离光耦:恒流反馈/逻辑控制

加强绝缘:原副边爬电距离大于16mm，满足1500V系统绝缘要求

隔离电压:5000VAC/6000VDC

SMT工艺:高度不大于7.5mm

实际应用案例分享：

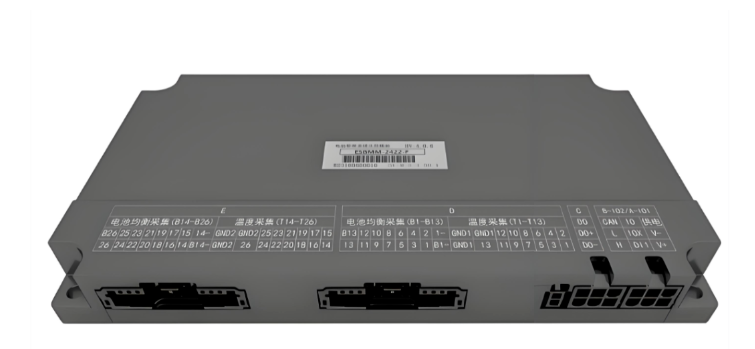

方案是一款适用于锂电池管理系统的、集成主动均衡功能的从控模块。该模块提供单节电池(单体)电压和温度的实时监测功能，同时具有热管理和被动均衡能力，并可通过 CAN 总线与主控单元(ESBCM)组成具有高度灵活性的电池管理系统(ESBMS)。

方案优势：

• 支持 24 串单体电池(单体) 电压监测;
• 支持 20 路NTC (10K) 温度监测;
• 支持 24 路主动均衡，采用高特双向主动均衡技术，可同时对电池簇内任意单体电池进行充电或放电均衡，从而有效提高电池一致性和延长电池系统循环寿命;
• 支持主动均衡单体过压/欠压/过流/欠流/过温检测和报警;
• 满足 1500v 储能系统应用要求,符合GB/T34131、EN/IEC/UL 60950、EN/IEC/UL 62368、EN/IEC/UL 60730 、GB/T 36276、IEC 62477等标准功能安全及绝缘耐压要求。
