2.2KW到5.5KW可选！实现19.8μs实时环路控制的高性能矢量变频器方案

变频器作为核心电力控制设备，主要用于调节交流电动机的电源频率和电压，从而实现对电机转速和转矩的精准控制。通过改变输入电机的电源频率，来平滑地调整电机的旋转速度，不仅具备调速和节能功能，还能融合远程监控、故障预测和自适应控制等技术，显著提升设备的运行效率和稳定性，同时降低能耗和排放。

快包分析师推荐2.2KW到5.5KW的高性能变频器方案，方案用于控制和调节三相交流同步电机的速度和转矩，采用高性能的矢量控制技术，并支持多种可设定控制逻辑，可用于纺织、造纸、拉丝、机床、包装、食品、风机、水泵及各种自动化生产设备的驱动。

G32R501 2.2kW高性能矢量变频器参考方案

变频器采用G32R501芯片设计，在240MHz主频下，单核FLASH中运行时（路径：ITCM → FACC → Flash），控制环路周期：62.5μs，优化等级为O2状态下，环路执行时间：＜19.8μs（同类产品执行时间为24μs）。

方案采用高性能的矢量控制技术，低速高转矩输出，具有良好的动态特性、超强的过载能力、增加了用户可编程功能及后台监控软件，通讯总线功能，支持多种PG卡等，组合功能丰富强大，性能稳定。

方案搭载无感观测器，实现高性能无感FOC控制，可实现调速范围：1:200；转速精度：±0.5%；转矩精度：5Hz以上±0.5%。

方案优势：

· 基于G32R501实时控制MCU的单芯片方案

· 支持零速度切换，瞬停不停，提高设备运行的稳定性、安全性和连续性

· 支持电机参数静态辨识（电阻/电感/磁链）

· 同步电机驱动超强过载能力（可调可设），提供更高灵活性和可靠性

· 载波频率：0.8kHz~16kHz，可根据负载特性自动运行，在控制精度、噪声、效率和适应性等方面具有显著优势

· PI自整定：模型参考自适应，自动优化控制参数，提高控制精度、动态响应和系统稳定性

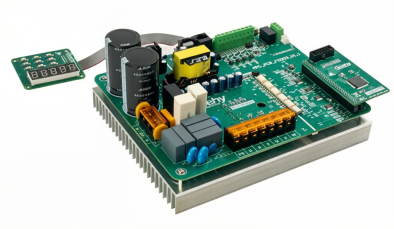

TAE32F5600 5.5KW高性能变频器解决方案

5.5KW变频器提供异步感应电机矢量控制与同步电机控制两套方案，支持三相380V、三相220V及单相220V供电。同时还提高了载波频率上限，增强负载控制算法、转速追踪与软件输入缺相检测功能，支持多种可设定控制逻辑，满足工业风机、泵类等大部分异步电机应用场景的需求。

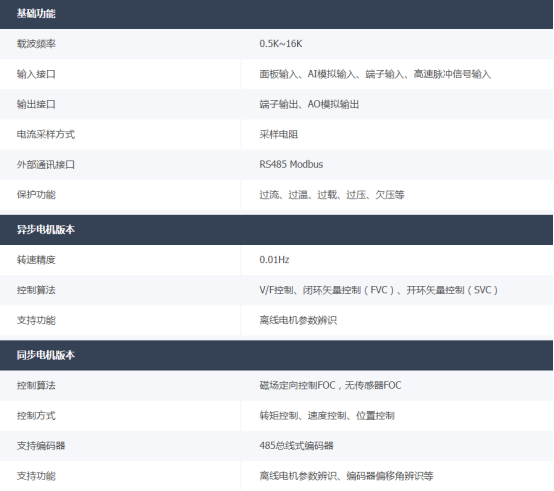

方案参数：

方案特点：

• 同步/异步两套方案，支持VF模式与高精度矢量控制（SVC）

• 支持面板、端子及通讯接口灵活控制

• 载频上限提升至20K，SVC模式下负载能力达100%（特定方案）

• 内置转速追踪、软件缺相检测，保障电机安全运行

• 兼容三相380V/220V、单相220V输入，全球电网通用

• 具备过载、过流、过压、欠压与过温等保护功能

即刻扫描二维码！可申请免费样片及方案技术资料
