节省30%PCB面积！集成EtherCAT总线的高精度六轴同步机械臂控制方案

EtherCAT作为一种高性能工业以太网通讯协议，具备速度快、带宽高和实时性强等特点，广泛应用在工业机械臂、协作机器人、多轴数控机床等对实时性和同步性要求高的场景中。

在机械臂通信系统中，采用EtherCAT通讯能够助力机械臂高效实现数据采集、控制和监视等功能，同时还可支持多个机械臂的数据处理。此外，EtherCAT通讯还支持环网冗余能力和数据帧同步性，可为机械臂提供更加稳定和可靠的数据通讯保障。

快包分析师推荐GD的伺服从站控制板和G32R501工业六轴机械臂参考方案，采用低成本的EtherCAT工业以太网现场总线实时通讯技术，主频高达600MHz，专为伺服驱动、机器人关节及运动控制设计的高性能解决方案。

即刻扫描二维码！可申请免费样片及方案技术资料

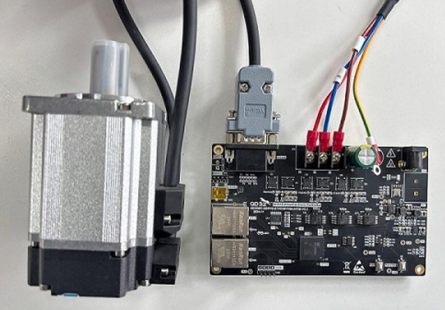

基于GD32H75E伺服从站控制硬件板卡

方案采用GD32H75E芯片设计，主频高达600MHz，支持高达3840K Flash和1024K SARM，支持EtherCAT从站控制器。还集成了一系列数字和模拟外设资源，适用于伺服控制、变频驱动、工业PLC、工业通讯模块等各类应用场景。

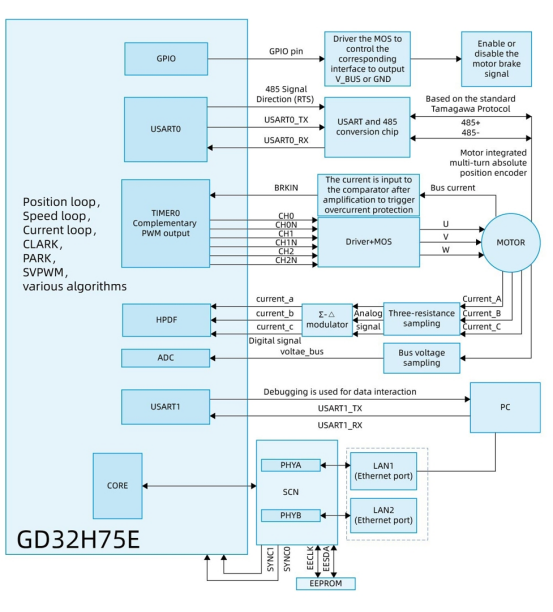

方案EtherCAT伺服从站控制系统框图：

方案优势：

· 核心架构：ARM® Cortex®-M7内核@600MHz

· 网络特性：集成EtherCAT控制器及双PHY，节省30%PCB面积

· 计算加速：搭载TMU/硬件DSP/FPU单元，算法效率提升40%

· 模拟资源：高精度ADC/DAC/Comparator组合

· 接口配置：3路CAN-FD+8路高速串口，支持多轴协同控制

即刻扫描二维码！可申请免费样片及方案技术资料

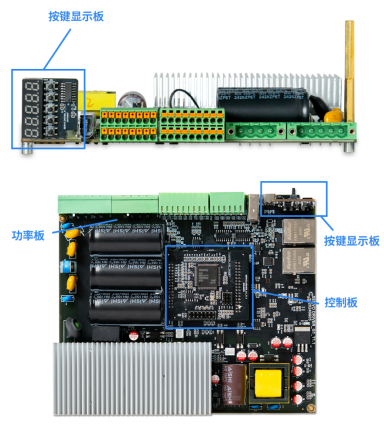

G32R501工业六轴机械臂参考方案

方案搭载G32R501高性能实时控制MCU的伺服控制器，实现高精度运动控制与微秒级响应。通过结合高性能、低成本的EtherCAT工业以太网总线实时通讯技术，实现了多轴伺服控制器的高精度同步协同作业。方案支持应用丰富的开源运动控制算法，能够灵活实现各种复杂动作的控制任务。

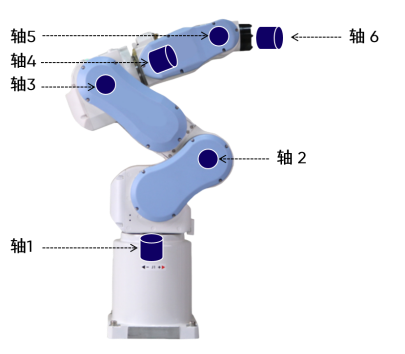

方案采用6个搭载极海G32R501实时控制MCU的EtherCAT总线型高压伺服控制器，实现六轴机械臂的关节控制和位置反馈。

G32R501具备灵敏感知、高效运算、精准控制等特性，凭借其微秒级响应速度与运动控制算法，保证高压伺服控制系统的稳态速度波动可以达到0.1%以内、主中断执行时间15.8μs左右，电流环执行时间0.76μs左右，保证机械臂在高速运动、重载作业及复杂轨迹规划中保持高度平顺性与定位精度。

●  外围辅助控制采用2路气阀控制，分别实现夹爪和吸盘的气动控制

●  2路气阀控制，分别实现物料推送控制和定位控制

●  2路输出I/O，实现蜂鸣器和工作指示灯的控制

●  1路输入I/O，实现物料到位的检测

●  3 路输入I/O，进行急停开关信号的检测

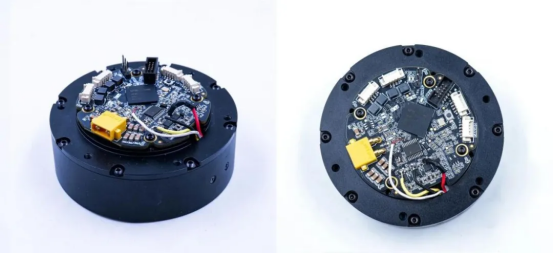

基于HPM5E3Y的关节伺服解决方案

方案采用以RISC-V架构的HPM5E3Y单芯片集成EtherCAT通信与实时控制。该方案将高性能MCU芯片与电机驱动电路、编码器、减速器高度集成，体积更小、集成度更高，可灵活适配协作机器人的紧凑关节设计，降低整机身重量。同时，提供开源的软硬件设计文档资料，支持用户基于芯片自定义控制算法，兼容多场景二次开发。

方案参数：

●  输入电压：24VDC

●  适配电机：最大电流13A/扭矩12Nm

●  电流环频率：16KHz

●  速度环：2KHz

●  位置环频率：1KHz

●  CiA402协议：PP、PV、PT、HM、CSP、CSV、CST

●  EtherCAT OTA：支持

●  额定相电流：4A

●  额定扭矩：12Nm

●  额定功率：62W

●  减速比：6:1

●  减速器类型：行星

●  通讯方式：EtherCAT，CAN，RS485
