ROS2 SLAM Toolbox 建图和导航指南——基于RK3576开发板

前言

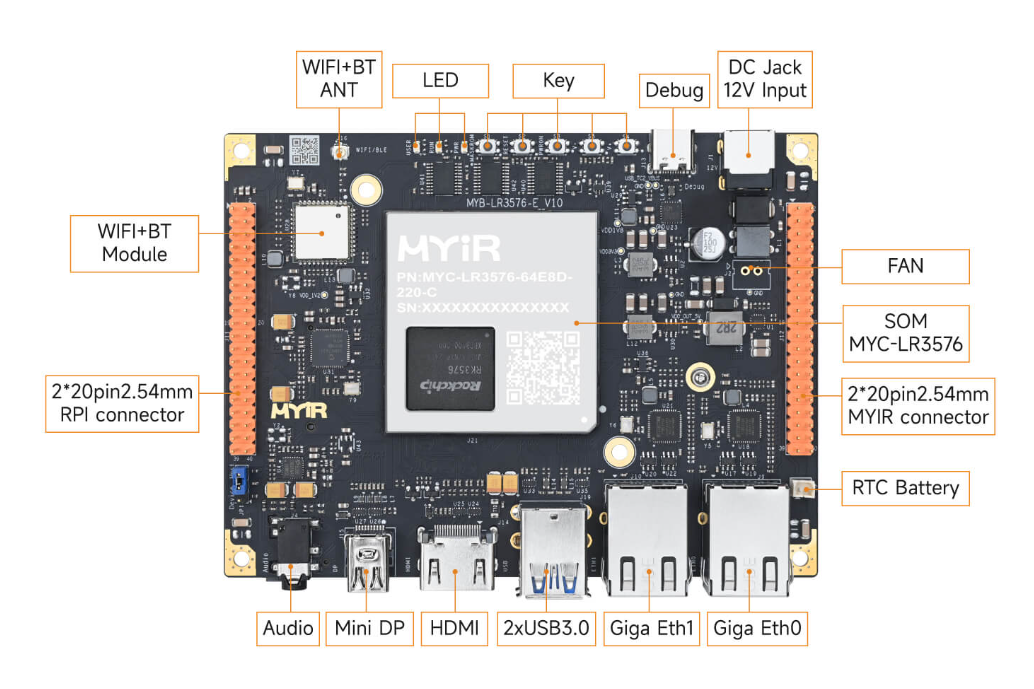

本文面向具备一定ROS基础，并期望在实际项目中完整部署与运用ROS2 Humble、SLAM Toolbox及Nav2组合系统以实现机器人建图与导航功能的工程师。我们将从零开始，基于RK3576开发板逐步构建一个功能完备的自主移动机器人系统，涵盖环境搭建、机器人建模、SLAM建图、自主导航以及生产级系统的优化与排错。

为什么选择SLAM Toolbox + Nav2？

在ROS2生态中，SLAM（同时定位与建图）与导航（Navigation）是机器人自主移动的核心技术。SLAM Toolbox由Steve Macenski主导开发，是基于成熟Karto SLAM的改进版本，相比传统的Gmapping、Hector SLAM或Cartographer，它具有以下显著优势：

· 图优化框架：采用基于图优化的后端，而非简单的滤波器，在大场景下地图一致性更好。

· 生命周期管理：支持终身地图（LifeLong Mapping），即可以在已有地图基础上继续优化或更新，甚至能够移除动态物体留下的痕迹。

· 多种运行模式：同步/异步建图、纯定位模式（可作为AMCL的高精度替代品）、地图序列化与反序列化。

· RViz交互插件：提供丰富的RViz工具，支持手动修正地图、操作图节点。

· 性能卓越：经过优化，能够在数十万平方英尺的场景中实时运行。

而Nav2作为ROS2的官方导航框架，继承了ROS1 Navigation Stack的优点并进行了完全的重构，支持行为树、更灵活的插件化架构和更好的实时性保障。将SLAM Toolbox与Nav2结合，我们可以基于RK3576开发板构建一套从建图到定位导航的无缝衔接系统，甚至可以在导航过程中边建图边导航（Navigation while Mapping）。

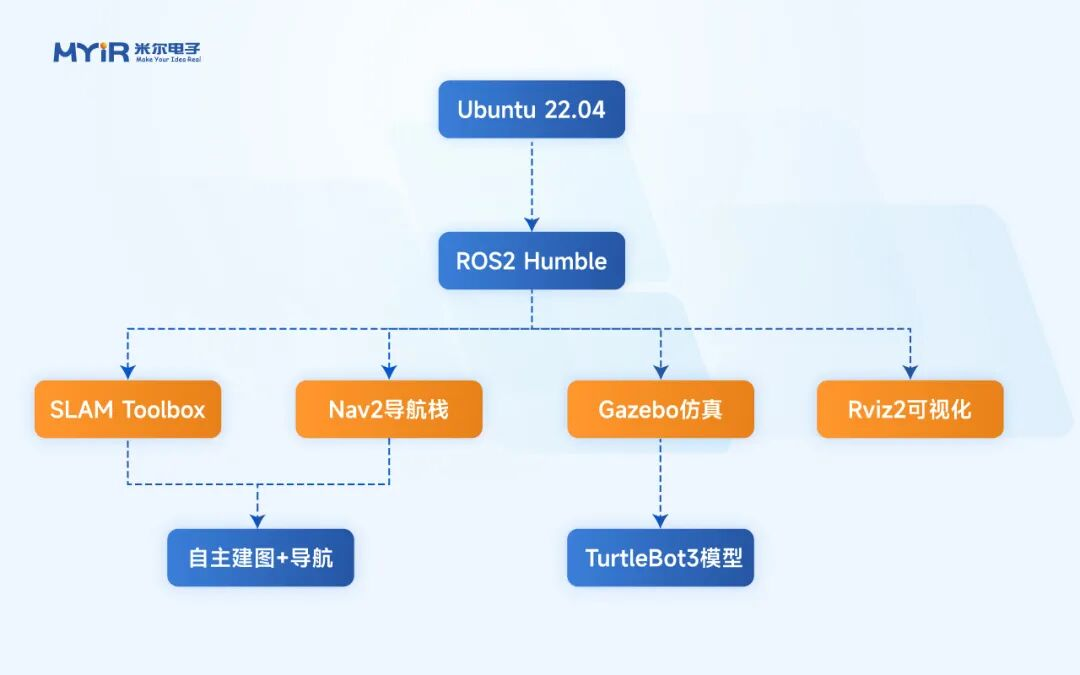

核心技术栈概览

· 操作系统：Ubuntu 22.04 LTS (Jammy)

· ROS发行版：ROS2 Humble Hawksbill (长期支持版)

· 仿真环境：Gazebo Classic 11 (与ROS2 Humble官方集成)

· 机器人建模：URDF / Xacro

· SLAM库：slam_toolbox (版本 ≥ 2.6.10)

· 导航栈：Nav2 (navigation2, nav2_bringup)

· 可视化与调试：Rviz2, tf2_tools, rqt_graph

备注：本文由于版面限制，代码不全，需要完整内容可联系作者

第一章：环境搭建与准备工作

1.1 操作系统与ROS2 Humble安装

1.2 安装仿真环境（Gazebo）与机器人模型

1.3 安装核心算法包：SLAM Toolbox与Nav2

1.4 创建工作空间与测试安装

第二章：机器人建模与仿真集成

2.1 URDF/Xacro基础与传感器配置

2.2 坐标系变换（TF）树详解：map -> odom -> base_link -> sensor_link

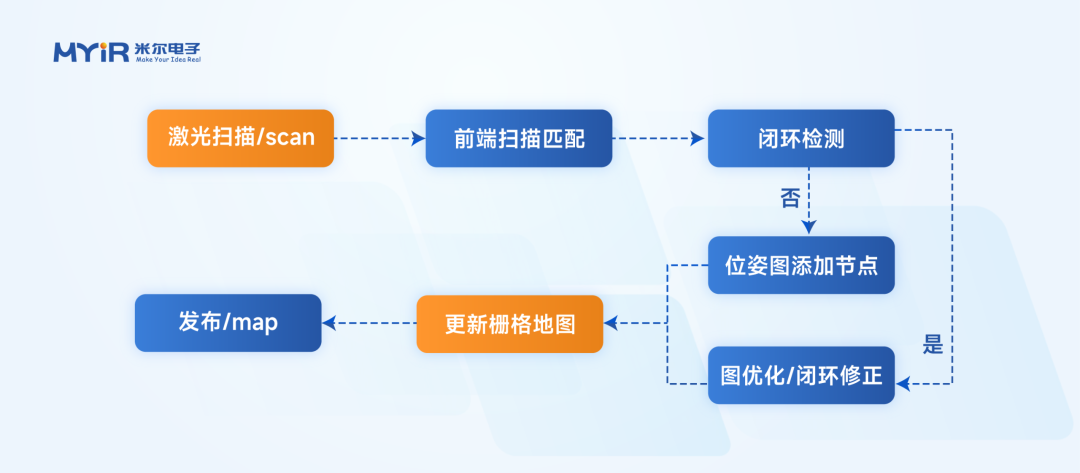

第三章：SLAM Toolbox深度实践与建图

3.1 SLAM Toolbox的两种核心模式：同步与异步

online_async_launch.py（异步，常用）和 online_sync_launch.py（同步）。

3.2 配置文件详解：mapper_params_online_async.yaml

3.3 手动建图流程与保存地图

3.4 高级话题：终身地图与位姿图序列化

第四章：Nav2导航系统构建与配置

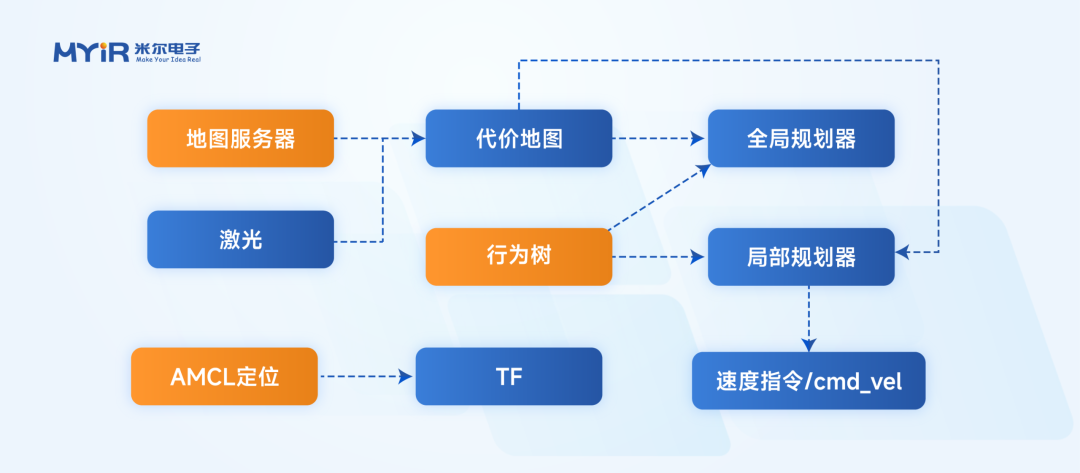

4.1 Nav2架构与核心组件

· 地图服务器、AMCL、代价地图（全局/局部）、规划器（Planner）、控制器（DWB）、行为树导航器（BT Navigator）。

4.2 Nav2参数配置实战（nav2_params.yaml节选）

4.3 启动Nav2：基于已有地图的导航

4.4 集成SLAM Toolbox定位模式替代AMCL

第五章：高级整合与调试

5.1 边建图边导航（Navigation while Mapping）

启动仿真 + SLAM建图模式 + navigation_launch.py（不含map_server/amcl），然后通过RViz设定目标，机器人一边探索一边建图。

5.2 RViz插件：SLAM Toolbox图形化工具

Panels -> Add Panel -> SlamToolboxPlugin 可手动保存、清除节点、强制闭环。

5.3 性能分析与优化

· 分析CPU/内存：

· 检查话题频率：

· SLAM优化：使用snap版slam-toolbox；增大；增大节点添加阈值。

· Nav2优化：降低；增大局部代价地图分辨率；减少DWB采样。

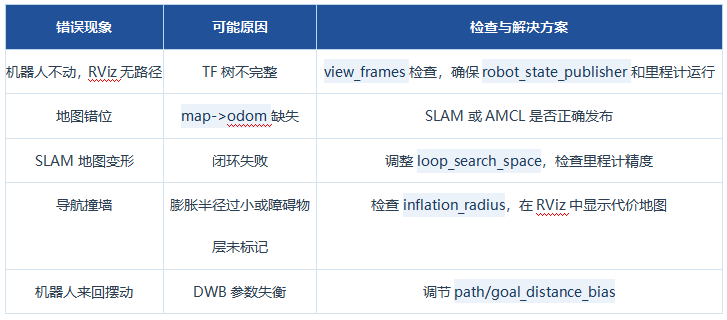

5.4 常见错误排解指南

第六章：实体机器人部署指南

6.1 硬件抽象与驱动层

· 激光雷达驱动：例如

· 里程计融合：使用的融合编码器与IMU。

6.2 参数调整：从仿真到现实

· 精确测量

· 降低最大速度/加速度

· 增大(如0.5m)

· 调大SLAM的和

6.3 启动系统：Bringup的模块化设计

· ：底层驱动 + robot_state_publisher

· ：包含硬件 + SLAM Toolbox

· ：包含硬件 + 定位 + Nav2核心

第七章：总结与展望

7.1 本文总结

从环境搭建、URDF建模、SLAM建图、Nav2导航到基于RK3576开发板的实体部署，全面覆盖了ROS2 Humble下SLAM Toolbox的自主机器人系统构建过程。

7.2 下一步研究方向

· 多机器人SLAM与地图合并

· 语义导航（目标检测+导航）

· 强化学习局部规划器

· 3D导航（3D激光雷达+体素网格）

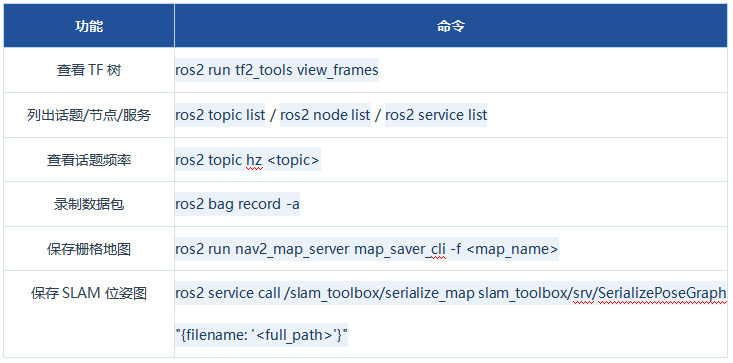

附录：常用命令速查表
