ST与国产的无感FOC电机控制性能对比分析与选项要点

磁场定向控制（FOC）作为现代电机驱动控制的核心，通过Clarke变换和Park变换，将三相交流电机的定子电流转换至旋转坐标系，解耦为独立的直轴励磁分量（Id）与交轴转矩分量（Iq），并对二者进行独立控制。通过模拟直流电机的控制方式，实现了对电机转速、位置和转矩的高精度动态调节，显著提升了动态响应与能效。

FOC最常用在永磁同步电机（PMSM）和无刷直流电机（BLDC）中，无感FOC算法的优势在于降低了系统成本，提高了可靠性和抗干扰性，减少了电机体积和复杂度，适用于对成本敏感、安装空间有限且对控制精度要求不是极高的场合。

即刻扫描二维码！可申请免费样片及方案技术资料

快包分析师推荐三款基于极海APM32F411，小华HC32M140和ST STM32F407系列的FOC电机控制方案，凭借其高性能内核、高集成度外设和算法优化能力，在FOC（磁场定向控制）算法中展现出显著性能优势。

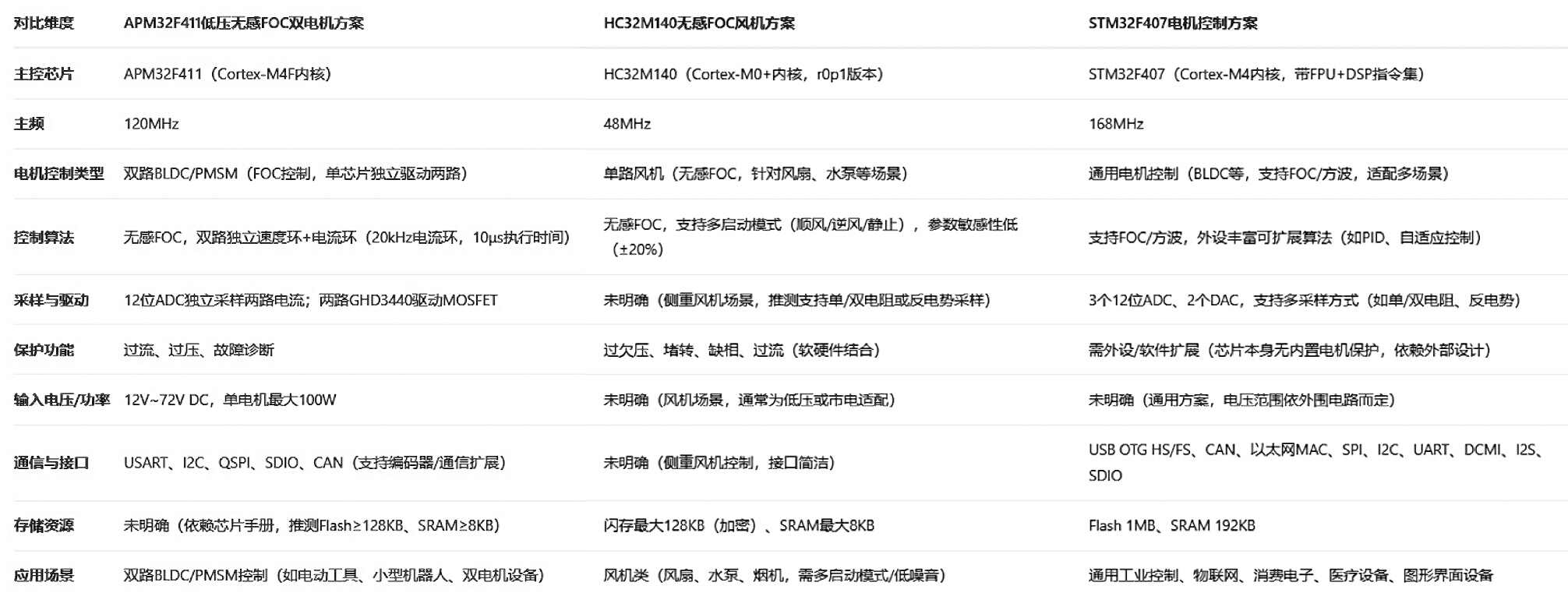

下图是三款FOC电机控制方案的性能参数对比：

适用于空调、冰箱等智能家电、以及电动工具、风机类、摄像云台、AGV底盘、无人机电调、小型机器人、伺服电机、汽车电机、燃料泵等多场景应用，它们都是即插即用方案PCBA，助力用户快速开发使用。

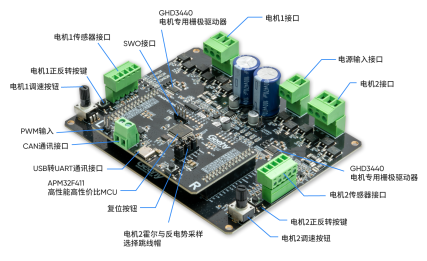

APM32F411低压无感FOC双电机参考方案

方案采用搭载Cortex-M4F内核的APM32F411为主控MCU，内置的两路高级定时器可分别输出三路带死区互补PWM，以单芯片独立驱动两路BLDC或PMSM电机。通过两路12位高精度ADC对各电机电流进行独立采样，并经由后级两片GHD3440栅极驱动器放大PWM信号以控制MOSFET，实现磁场定向控制。方案集成完善的过流、过压及故障诊断功能，兼具高效率、高可靠性与低噪声特性。

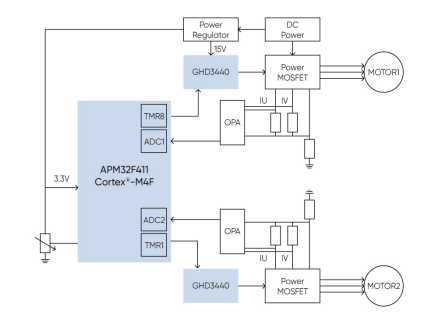

方案框图：

方案优势：

• 主频高达120MHz，可在单核内实现两路速度环、电流环双环运算，实现双路独立PMSM或BLDC控制

• 集成U(S)ART、I2C、QSPI、SDIO、CAN等，既能满足有感/无感FOC控制、有感/无感方波控制，还能支持霍尔、磁编、光电等类型编码器

• MCU芯片以20KHz频率执行电流环，执行时间10μs，剩余时间还可用于执行速度环、PFC、通信、显示等任务

• 支持单/双电阻采样、三相反电势采样

• 12V~72V DC宽电压输入，单电机最大功率100W

即刻扫描二维码！可申请免费样片及方案技术资料

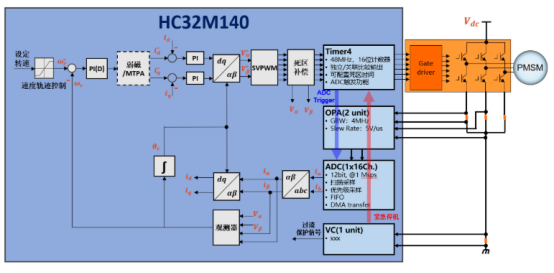

基于HC32M140的无感FOC风机方案

方案使用无感FOC控制算法，具有过欠压、堵转、缺相、过流等完善的故障保护功能，提供恒转速、恒转矩、恒功率、恒风量等多种控制模式，适用于风扇、水泵、烟机等不同应用场景。

方案特点：

• 无感FOC控制系统，电流THD小，转矩平稳，噪音低，观测器响应快，参数敏感性低（最大允许20%的参数偏差）

• 支持顺风、逆风、静止启动，启动转速范围大，逆风启动无过压、无过流，启动时间短

• 过流保护、过欠压保护、堵转保护等软硬件保护

• 恒转速、恒转矩、恒功率、恒风量等多种控制模式

• 丰富的控制函数库，快速实现客制化应用

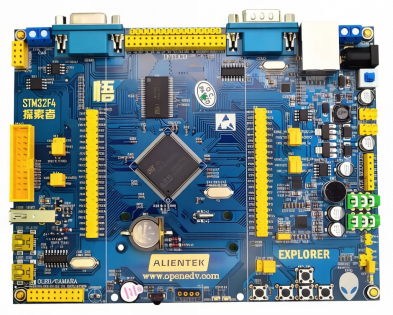

基于STM32F407的电机控制方案

方案基于ARM Cortex-M4内核的32位微控制器，以其高性能、低功耗和丰富的外设接口，在工业控制、物联网、消费电子等领域广泛应用。

方案参数：

• 主频高达168MHz，集成FPU（浮点运算单元）和DSP指令集

• Flash 1MB，SRAM 192KB，支持快速数据读写

• 多达140个GPIO，3个12位ADC、2个DAC、17个定时器

• 支持USB OTG HS/FS、CAN、以太网MAC、SPI、I2C、UART等通信接口

• 支持DCMI、I2S、SDIO等接口

• AHB/APB总线矩阵架构，支持多主设备并行访问，优化数据吞吐

应用场景：

适用于工业电机控制（如BLDC）、传感器数据采集、自动化设备、物联网设备互联、智能家居中枢、图形界面设备（如TFT LCD触控屏）、医疗设备等场景。
