峰值效率高达97.7%！采用PFC+LLC架构实现3.3KW高功率的国产高性能数字电源方案

随着AI工作负载急剧攀升，当前市场对电源系统的需求也空前高涨，终端设备正朝着更高功率、更小体积方向快速迭代，这一趋势推动了电源系统在功率密度、转换效率等关键技术指标上实现持续突破。

在设计大功率电源时，工程师通常采用非隔离式的结构，不需要额外使用隔离变压器、光耦等隔离元件，电路设计更为简单，且具备更高的能源转换效率。搭配合适的拓扑（如Boost），可在输入电压大幅波动时实现稳定输出，适用于便携设备、电池供电系统等需升压供电的场合。

快包分析师推荐先楫HPM5361高性能MCU研发的3.3KW单相Boost数字电源方案，方案采用主动式PFC技术与高效LLC谐振变换器拓扑结构，全面提升系统能效、功率密度与整体成本效益。

即刻扫描二维码！可申请免费样片及方案技术资料

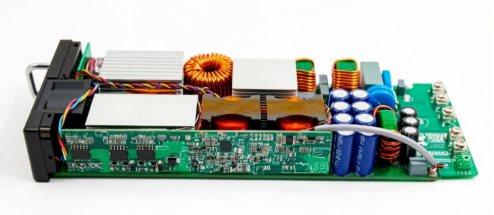

先楫3.3KW单相Boost PFC+全桥LLC数字电源解决方案

方案采用两颗HPM5361国产高性能RISC-V MCU，分别作为PFC和LLC的数字控制器，所有控制逻辑由软件实现。支持双精度浮点运算和增强型DSP指令扩展，为电源滤波、锁相、补偿等复杂算法提供高算力支持。采用主动式PFC技术与高效LLC谐振变换器拓扑相结合，全面提升系统能效、功率密度与整体成本效益。

方案参数特点：

主频高达480MHz，内置288KB SRAM与1MB Flash

输出功率：高达3.3KW

峰值效率：高达95%

拓扑结构：桥式PFC + 全桥 LLC + 硬件同步整流（SR）

性能特性：高功率因数（High PF），低总谐波失真（Low iTHD）

输入电压（Vin）：90 V～265 VAC

输出规格（Vo）：54 V，62 A

通信接口：RS485

尺寸：41×109×247mm

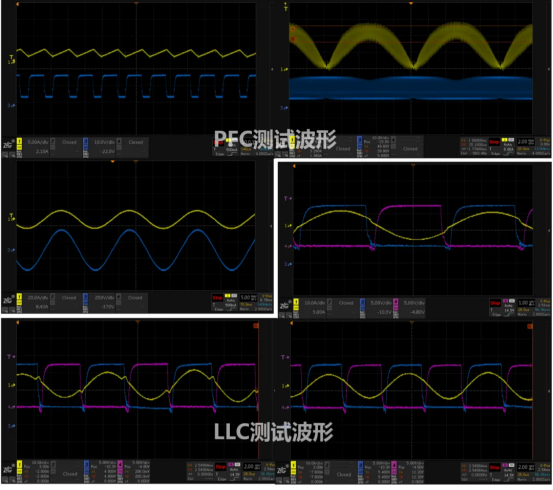

方案波形测试结果：

即刻扫描二维码！可申请免费样片及方案技术资料

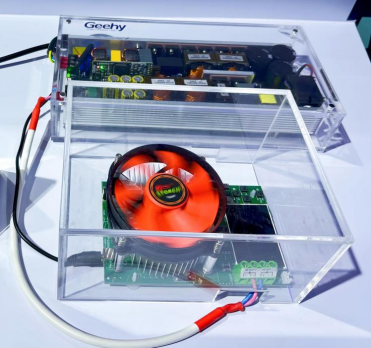

极海G32R501研发的48V/50A全数字双向电源参考方案

方案采用单颗G32R501实时控制双核MCU，基于两相交错的图腾柱PFC和LLC谐振变换器，结合传统硅MOSFET，实现两级变换器双向软开关工作，为实现高效率、低成本的双向数字电源解决方案提供了选择。

方案参数：

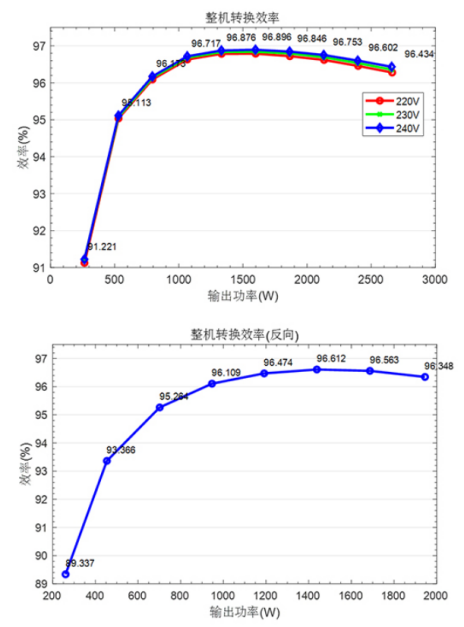

下图为极海G32R501数字电源方案在不同输出功率条件下正向（整流模式）与反向（逆变模式）工作的整机转换效率曲线。

正向工作状态下，最高转换效率可达96.896%，反向工作状态下，最高转换效率可达96.612%。

高性能单芯片3kW数字电源方案—NS3KW53V5P2L3

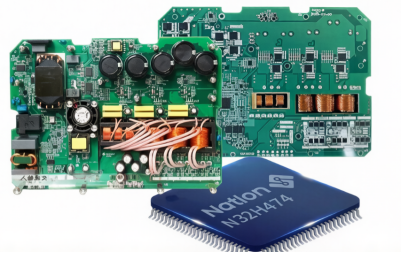

方案以单颗N32H474芯片作为数字主控核心，基于自研Hunter OS实时操作系统构建开发生态链，实现整机峰值效率≥97.7%。在拓扑结构上，方案采用前级两相交错无桥图腾PFC，后级三相交错Y-Y型LLC架构。该架构可灵活适配多种功率器件，在SiC、GaN等新型器件应用下，能够深度优化系统性价比。

方案优势：

· 整机峰值效率≥97.7%，50%~100%负载下PF >0.99。

· 采用CCM两相交错图腾柱PFC降低输入电流纹波和THD (<5.0% @100%负载), 三相交错式半桥LLC实现高效率、低输出纹波和快速动态负载响应。

· 具备过温、输出过流/过压、输入过欠压等保护机制，并通过交错式设计减小输出母线电容需求，提升系统寿命。

· 基于自研Hunter OS生态，集成上位机可视化工具，实现参数在线配置、波形分析和一站式保护策略管理，显著提升系统智能化和调试效率。
