攻克导通损耗大与效率低难题，盘点五款批量出货的逆变器方案，峰值效率97.5%！

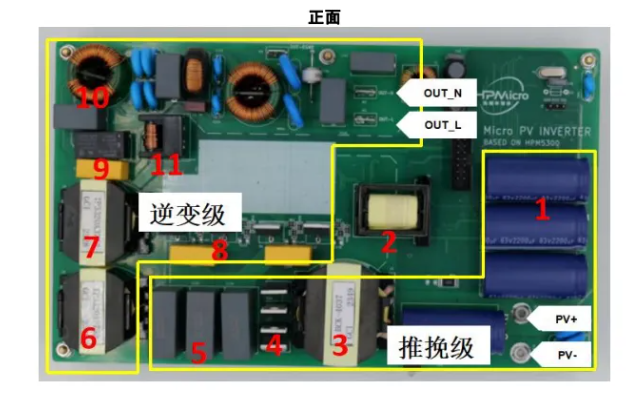

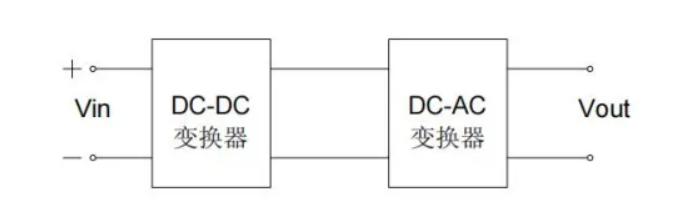

方案使用泰为 TAE32F5300 芯片作为主控芯片，实现 800W 微型逆变器的控制。实现反激电源的 DCM 模式控制以及交错反激电源控制。利用软件锁相技术实现对交流电压的相位锁定；选用推挽+全桥逆变的拓扑开发，导通损耗小，具有更高的效率。

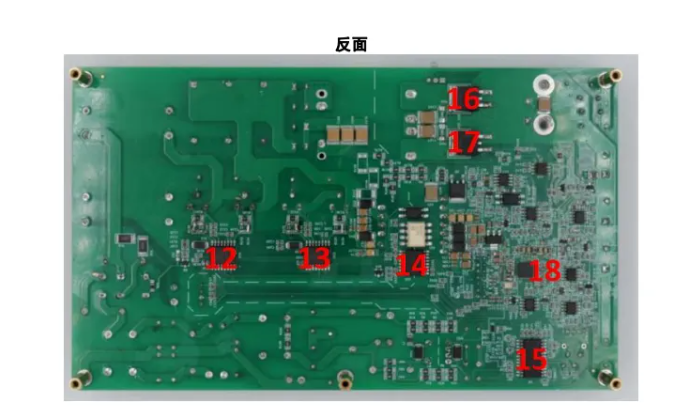

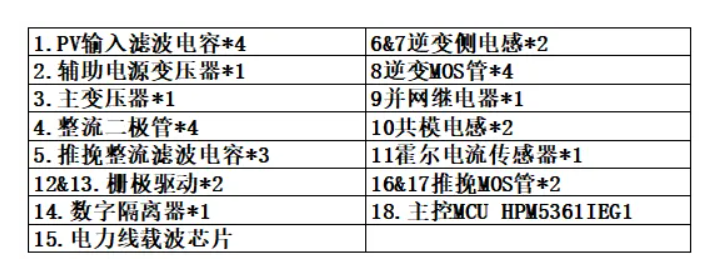

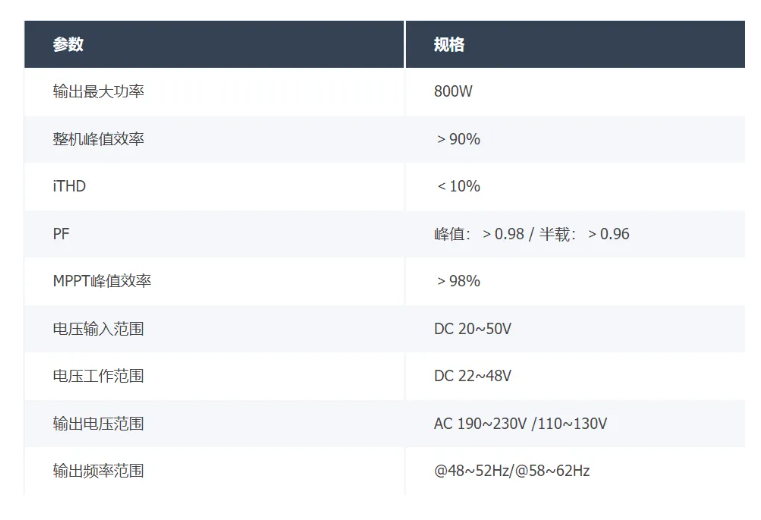

方案详细参数如下表：

方案简介：

整个方案有着高效率、高质量并网以及高集成度的特点：在100kHz开关频率下，实现了97.5%的峰值效率和97%的CEC加权效率，MPPT效率为99.9%；500W条件下，THD为3.2%，PF为0.999。

方案重点解决了传统逆变器效率与功率密度的瓶颈。通过单级变换、磁集成技术和GaN器件，实现了极高的峰值效率（97.5%）和高功率密度，同时降低了系统成本。

方案优势：

1、在高效率与低损耗方面。所有开关管均可实现ZVS，显著降低开关损耗；通过优化的混合调制策略，拓宽了软开关范围；降低回流功率和变压器电流有效值，减少了导通损耗；同时使用纳微BDS GaN减少开关损耗。

2、在高质量并网方面。该方案的前馈控制能够提高功率响应速度，加强对电网电压的跟踪效果；闭环Q-PR控制可无静差跟踪交流信号，提高并网电流质量。同时，通过原边副边移相控制量之间的协同调整，实现模式间无扰切换，从而平滑变压器电流及并网电流。

3、在高集成度与成本优化方面。方案采用了单个集成电感的变压器的磁集成技术，实现了磁性元件体积的缩小，并采用双向BDS GaN来满足对交流侧双向开关的需求，进一步缩小了尺寸，降低方案的整体BOM成本。

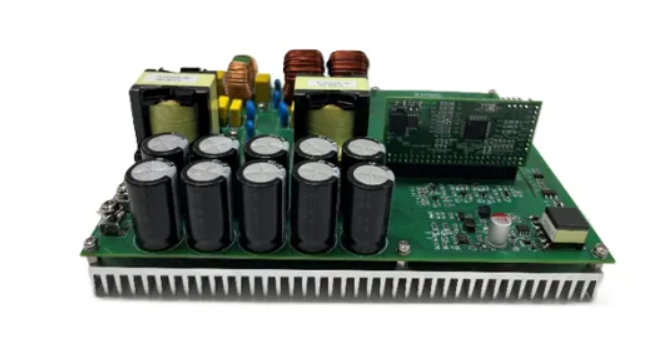

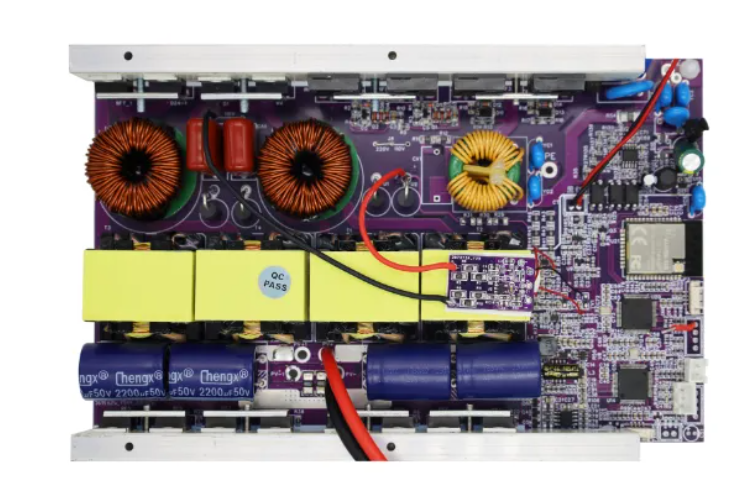

基于泰为TAE32F5300的600W GaN单相全桥逆变器应用设计，硬件方面采用了全桥拓扑，整个硬件由三个模块组成：主控板、辅助电源板、功率板。主控板采用了泰为自主研发的主控芯片——TAE32F5300，辅助电源板为系统提供隔离的12V电压，功率板采用H桥+LCL的拓扑。该方案使用了GaN组件且开关频率较高，所以其结构紧凑、功率密度高。

方案解决了大功率与小体积的矛盾。采用GaN器件和高频设计，实现了高功率密度和紧凑结构，特别适合对安装空间有要求的户用场景。

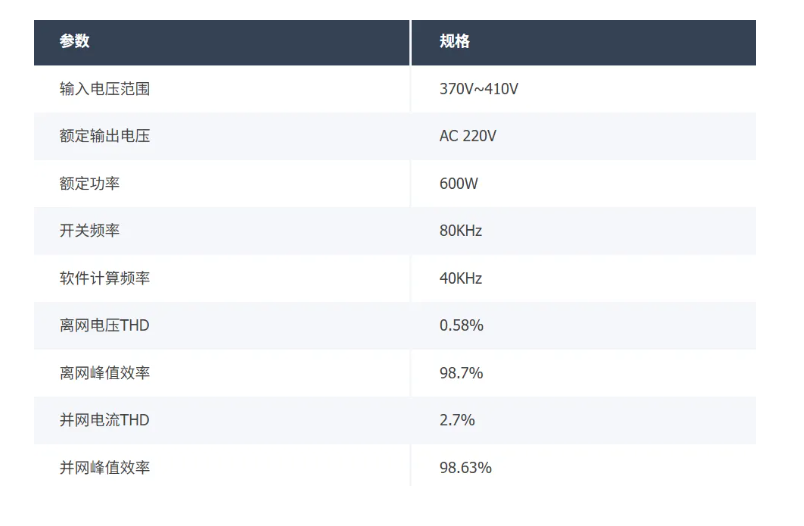

方案详细参数如下表：
